Cavo CCAM per cavi coassiali: perché la lega di magnesio è fondamentale

Che cos’è il cavo CCAM? Composizione, funzione e principali vantaggi

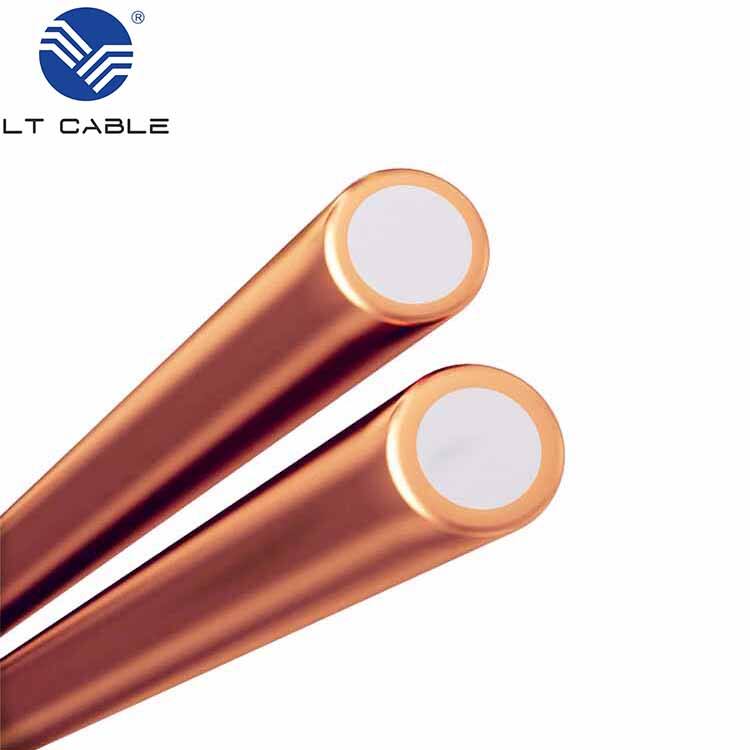

Definizione di CCAM: struttura a base di alluminio rivestito in rame-magnesio

Il cavo CCAM combina rame e una lega di alluminio-magnesio in una struttura speciale in cui un'anima di lega di magnesio-alluminio è ricoperta da uno strato di rame ad alta purezza. Ciò che rende questa combinazione particolarmente efficace è la capacità di unire le eccellenti proprietà elettriche del rame — con una conducibilità pari a circa il 101% IACS — alle caratteristiche di minor peso proprie delle leghe di alluminio-magnesio. Rispetto ai conduttori in rame tradizionali, questo approccio ibrido riduce il peso del 15–20%. Il rivestimento in rame svolge un ruolo fondamentale nel garantire una trasmissione del segnale affidabile nei cavi coassiali, mentre l'anima arricchita di magnesio risolve alcuni importanti problemi riscontrati nei materiali standard. Il rame tradizionale tende infatti ad essere costoso e pesante, mentre l'alluminio puro non possiede sufficiente resistenza meccanica. La tecnica produttiva prevede una trafilatura a freddo che unisce a livello molecolare i diversi strati metallici, mantenendo tuttavia la flessibilità complessiva del materiale necessaria per le applicazioni pratiche.

Perché la lega di magnesio? Rapporto resistenza-peso e stabilità termica spiegati

L'aggiunta di magnesio alle leghe di alluminio produce risultati davvero impressionanti. La resistenza a trazione aumenta fino a circa 380 MPa, pur mantenendo il materiale leggero, con una densità di soli 1,8 grammi per centimetro cubo. Ciò significa che otteniamo conduttori sia più sottili sia più leggeri, senza alcuna perdita di resistenza o tenacità. Il magnesio contribuisce inoltre significativamente alla gestione termica: quando la temperatura raggiunge circa 80 gradi Celsius, il coefficiente di espansione termica diminuisce di circa il 40% rispetto a quello dell’alluminio standard. Questo comporta una differenza sostanziale, poiché evita le fastidiose variazioni di impedenza che si verificano quando i componenti si riscaldano e successivamente si raffreddano. Un ulteriore vantaggio deriva dal fatto che il magnesio affina la struttura granulare del materiale, impedendo effettivamente la formazione di microfessure anche dopo ripetuti cicli di flessione alternata, il che ne estende notevolmente la durata nelle reali condizioni operative sul campo. Tutte queste proprietà spiegano perché le leghe di magnesio sono diventate così importanti per garantire segnali puliti e affidabili, anche in situazioni operative gravose in cui i materiali convenzionali andrebbero incontro a guasto.

Prestazioni meccaniche e ambientali del cavo CCAM in impieghi coassiali reali

Resistenza a trazione e durata flessibile superiori rispetto ai cavi in rame e in alluminio-rame

Il nucleo in lega di magnesio del cavo CCAM offre una resistenza specifica (rapporto tra resistenza e peso) circa il 30% superiore rispetto ai normali conduttori in alluminio-rame. Ciò significa che resiste molto meglio alle sollecitazioni derivanti dall’installazione e dall’uso quotidiano. Una volta installato, la resistenza a trazione del cavo ne impedisce l’allungamento o la rottura anche quando viene sottoposto a forti tensioni. Inoltre, può essere piegato e flessibile più di 5.000 volte senza mostrare segni di usura, rendendolo particolarmente adatto per linee aeree in zone soggette a venti intensi. Il rame convenzionale tende a deformarsi irreversibilmente dopo ripetute piegature, mentre il CCAM mantiene la propria robustezza anche in ambienti dove i cavi sono soggetti a movimenti continui, come su avvolgitori rotanti o in fabbriche con forti vibrazioni meccaniche. Tutte queste caratteristiche si traducono in installazioni più durature e in un minor numero di interventi tecnici necessari per scalare pali o accedere a locali tecnici al fine di risolvere problemi nelle reti broadband.

Resistenza alla corrosione in ambienti CATV umidi, salini e industriali

Le leghe di magnesio formano spontaneamente uno strato protettivo di ossido nel tempo, conferendo loro una maggiore resistenza ambientale rispetto al normale alluminio rivestito in rame, come dimostrato da quei test di invecchiamento accelerato. Quando esposte a nebbia salina per circa 1.000 ore, le leghe CCAM mostrano quasi nessun segno di corrosione, con una perdita di massa inferiore allo 0,5%. Ciò le rende ideali per i sistemi CATV installati lungo le coste, dove l’aria salina attacca costantemente i materiali. Queste leghe resistono efficacemente all’inquinamento da biossido di zolfo, alle piogge acide e a tutti i tipi di contaminanti industriali che normalmente degradano i tradizionali materiali conduttori, causando problemi di segnale. Un altro importante vantaggio è la loro stabilità quando collegate a diversi tipi di metallo nei connettori F. Grazie a questa stabilità, le leghe CCAM mantengono ottime prestazioni elettriche anche in presenza di umidità molto elevata, in particolare oltre l’85% di umidità relativa. E, cosa ancora più importante, non è necessario applicare rivestimenti protettivi aggiuntivi, che invece sarebbero richiesti con altri materiali.

Cavo CCAM come conduttore interno: vantaggi per l'integrità del segnale, la produzione e l'installazione

Prestazioni ad alta frequenza: stabilità dell'impedenza e gestione dell'effetto pelle (5–10 GHz)

Il cavo CCAM garantisce prestazioni di segnale eccellenti nei sistemi coassiali ad alta frequenza grazie a un controllo rigoroso dei livelli di impedenza (circa ±1% a 7 GHz) e a una buona gestione degli effetti pelle. Il nucleo uniforme in lega di magnesio contribuisce a ridurre i problemi di concentrazione della corrente alle frequenze radio, offrendo circa il 97,5% della conducibilità superficiale ottenibile con rame puro. I segnali rimangono stabili fino a 10 GHz, con perdite d'inserzione inferiori a 0,15 dB per metro: un aspetto particolarmente importante per applicazioni come i collegamenti di backhaul 5G e le installazioni DOCSIS 4.0, dove anche piccole variazioni di impedenza possono causare la perdita di pacchetti dati. Per quanto riguarda le proprietà termiche, i test dimostrano che questo materiale conduce il calore a 138 W/mK, ovvero dissipa l'eccesso di calore circa il 23% più rapidamente rispetto alle comuni soluzioni in alluminio quando i sistemi operano alla massima capacità.

Compatibilità plug-and-play con le linee di produzione esistenti per cavi coassiali e con gli standard per connettori F

Il cavo CCAM funziona davvero bene con i processi produttivi attuali, poiché il suo intervallo di diametro (0,25–0,75 mm) si inserisce perfettamente negli utensili standard per l’estrusione. Non è necessario modificare alcuna attrezzatura né investire in nuovi utensili. Il cavo presenta un’elevata resistenza a trazione, pari ad almeno 285 MPa, il che significa che non si allunga durante la produzione dei cavi. Inoltre, le dimensioni rimangono stabili entro una tolleranza di ±0,01 mm per tutta la durata della produzione. I tecnici sul campo apprezzeranno il fatto che il CCAM soddisfa tutti i requisiti per la crimpatura dei connettori F specificati nella norma IEC 61169-24. I test dimostrano che tali connessioni resistono a forze superiori a 45 newton prima di allentarsi. Secondo recenti audit sui cablaggi strutturati, questa compatibilità riduce gli errori di installazione di circa il 18%. Inoltre, le caratteristiche di saldatura a freddo consentono di realizzare connessioni ermetiche anche senza ricorrere a costosi utensili specializzati per la terminazione.

Costo totale di proprietà: come il cavo CCAM riduce i costi di installazione, assistenza e ciclo di vita

L'uso di cavi CCAM riduce il costo complessivo nel tempo per la gestione dei sistemi a cavo coassiale. La lega di magnesio presente nel nucleo di questi cavi ne prolunga la durata e ne migliora la resistenza alla ruggine e all'usura, con conseguente minor numero di interventi di riparazione, costi inferiori per la risoluzione dei problemi e sostituzioni meno frequenti in condizioni severe. Secondo quanto osservato a livello settoriale, la maggior parte della spesa sostenuta per questi sistemi riguarda effettivamente i costi operativi ricorrenti, piuttosto che l’acquisto iniziale dei materiali. Da soli, gli interventi di manutenzione rappresentano circa il 70–80% della spesa totale; inoltre, vi sono costi nascosti derivanti da segnali più deboli, che causano un maggiore consumo energetico e la necessità di sostituire i componenti prima del previsto. Il CCAM affronta efficacemente tutti questi problemi mediante tre approcci principali:

• Minore numero di guasti sul campo grazie a una superiore resistenza a trazione, con riduzione dei costi legati all’invio di tecnici sul posto
• Vita utile prolungata grazie alla resistenza alla corrosione, posticipando il reinvestimento in capitale
• Peso ridotto che semplifica la movimentazione, il lavoro manuale e i requisiti relativi all’hardware

L'uso proattivo di materiali durevoli come il CCAM ha dimostrato di ridurre il TCO del 30–40% nell’arco della vita utile di un sistema, spostando le spese per le infrastrutture da un supporto reattivo verso aggiornamenti strategici e pronti per il futuro.
