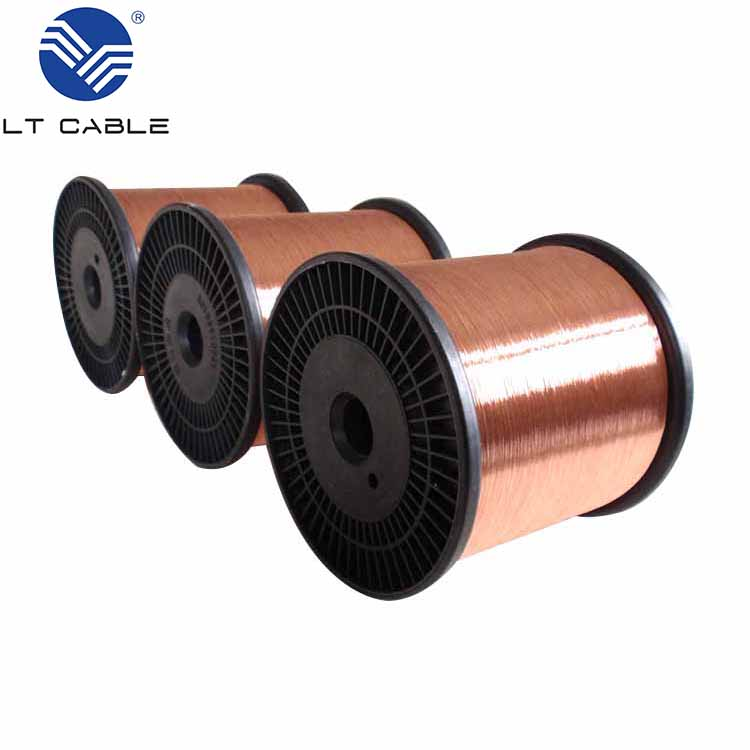

Especificaciones del cable CCAM que solicitan los compradores: alargamiento, resistencia a la tracción e IACS

Por qué los compradores de cables CCAM priorizan el alargamiento y el cumplimiento de la norma ISO 6722-1

El alargamiento como indicador crítico de durabilidad para los arneses de cableado automotriz en entornos con ciclos térmicos

La capacidad de un cable para estirarse antes de romperse, conocida como alargamiento, resulta ser uno de los mejores indicadores de cuán bien resistirán los arneses de cableado automotriz los años de ciclos térmicos. Cuando estos cables se someten a temperaturas reales de funcionamiento entre -40 grados Celsius y 150 grados Celsius, experimentan expansiones y contracciones constantes, lo que acumula tensión en los puntos de conexión con el paso del tiempo. Los cables que solo pueden estirarse menos del 10 % tienden a volverse frágiles tras aproximadamente 5 000 cambios de temperatura, provocando finalmente grietas en el aislamiento y fallos en los propios conductores. Sin embargo, el cable CCAM cuenta una historia distinta. Se estira entre un 18 y un 25 % a temperaturas normales, lo que lo hace mucho más apto para soportar todas esas vibraciones del motor, flexiones en la estructura del vehículo y fluctuaciones de temperatura sin dañar los conductores internos. Asimismo, las pruebas en condiciones reales realizadas por importantes fabricantes de componentes revelan un dato bastante significativo: los arneses fabricados con cable CCAM que se estira al menos un 15 % generan aproximadamente la mitad de incidencias bajo garantía causadas por fracturas del aislamiento durante una vida útil de ocho años, en comparación con las opciones estándar.

Requisitos de la norma ISO 6722-1: alargamiento mínimo del 15 % a 23 °C y ≥10 % a -40 °C: cómo el cable CCAM cumple (o desafía) esta norma

La norma ISO 6722-1 establece requisitos obligatorios de alargamiento para conductores automotrices. A temperatura ambiente (aproximadamente 23 grados Celsius), el mínimo se fija en un 15 %, mientras que en condiciones extremadamente frías (-40 grados Celsius) desciende hasta un 10 %. El cable CCAM de alta calidad suele cumplir, e incluso superar con frecuencia, estos requisitos a temperaturas normales. Sin embargo, cuando las temperaturas bajan considerablemente, surge un problema relacionado con el comportamiento del aluminio a nivel molecular. La estructura hexagonal del aluminio tiende a contraerse de forma más pronunciada en comparación con el recubrimiento de cobre, lo que reduce efectivamente su capacidad de estirarse sin romperse. Se han observado lotes cuyo alargamiento oscila entre el 8 % y el 12 % a esas temperaturas de congelación, cumpliendo apenas el requisito mínimo. Para contrarrestar este problema, los líderes del sector han desarrollado tres enfoques principales. En primer lugar, optimizan con precisión el proceso de recocido para mantener la flexibilidad en entornos fríos. En segundo lugar, incorporan pequeñas cantidades de elementos como magnesio y silicio para evitar la formación de compuestos frágiles. En tercer lugar, controlan cuidadosamente la proporción de cobre respecto al aluminio en el recubrimiento, manteniéndola habitualmente alrededor del 10 al 15 % del área total de la sección transversal. Esto equilibra la conductividad eléctrica con la necesidad de flexibilidad en climas fríos. Pruebas independientes indican que los productos CCAM de gama alta pueden alcanzar al menos un 12 % de alargamiento incluso a -40 grados Celsius, lo que significa que su rendimiento supera en torno a un 15 al 20 % el exigido por la norma en todos los rangos de temperatura. Estas propiedades hacen que tales cables sean ideales para los sistemas de batería de vehículos eléctricos (EV) que operan en regiones del norte, donde las temperaturas descienden regularmente por debajo del punto de congelación.

Compromisos entre resistencia a la tracción y ductilidad en el diseño de cables CCAM

Relación inversa entre tracción y alargamiento en el cable compuesto de aluminio recubierto de cobre

El cable CCAM muestra lo que ocurre cuando intentamos obtener lo mejor de ambos mundos mediante la ciencia de los materiales: los materiales más resistentes tienden a ser menos flexibles. Cuando los fabricantes emplean técnicas como el endurecimiento por deformación o la refinación de la estructura de granos, hacen que el material sea más difícil de deformar, pero sacrifican parte de su capacidad para estirarse sin romperse. El aluminio posee naturalmente una buena flexibilidad, razón por la cual funciona bien como material base. La adición de un recubrimiento de cobre hace que la superficie sea más dura y más resistente a la corrosión, aunque esto puede generar problemas en la interfaz entre los metales cuando las temperaturas cambian repetidamente. Lograr un cable CCAM adecuado implica gestionar cuidadosamente diversos factores durante la producción: la reducción exacta del diámetro durante el estirado, las temperaturas precisas y la duración del tratamiento térmico, así como la cantidad justa de recubrimiento de cobre. Las pruebas industriales demuestran que, si se supera una elongación de aproximadamente el 15 %, la resistencia a la tracción desciende por debajo de 130 MPa, lo cual no es suficiente para garantizar empalmes fiables ni para resistir las vibraciones a lo largo del tiempo. Por otro lado, lograr una elevada resistencia del cable (superior a 170 MPa) suele implicar que solo pueda estirarse alrededor del 10-12 % antes de romperse, lo que lo hace propenso a agrietarse tras ciclos repetidos de calentamiento y enfriamiento. Los ingenieros no buscan cifras récord en ninguna de estas categorías, sino que pretenden hallar ese punto óptimo en el que el cable funcione de forma fiable en todas las condiciones operativas.

Datos reales de resistencia a la tracción: 130–180 MPa para CCAM frente a 220+ MPa para cobre puro: implicaciones para el engarzado, la resistencia a las vibraciones y la vida útil

El cable CCAM presenta un rango de resistencia a la tracción de 130–180 MPa, sustancialmente inferior al valor de referencia de 220+ MPa del cobre puro. Esta diferencia tiene consecuencias directas en la fabricación y el rendimiento en campo:

• Fiabilidad del engarzado : Una menor resistencia a la tracción exige un control más estricto de la fuerza de engarzado y de la geometría de la matriz para evitar el estrechamiento del conductor o la extracción del núcleo durante la terminación. Los fabricantes de equipos originales (OEM) especifican tolerancias de altura de engarzado de ±0,02 mm para CCAM frente a ±0,05 mm para cobre.
• Resistencia a la vibración : Una menor rigidez incrementa la susceptibilidad a la fatiga resonante en zonas de alta vibración (por ejemplo, compartimentos del motor), aunque una mayor elongación (18–25 %) mitiga la propagación de grietas bajo cargas cíclicas.
• Vida útil las pruebas de envejecimiento acelerado según la norma SAE J1211 muestran que los arneses CCAM en aplicaciones de alta vibración presentan un tiempo mediano hasta la falla aproximadamente un 18 % más corto que sus equivalentes de cobre, lo que impulsa el uso de rutas reforzadas, dispositivos de alivio de tensión y su aplicación selectiva en circuitos no críticos para la seguridad.

Los fabricantes mitigan estas limitaciones mediante la optimización del espesor del revestimiento —manteniendo un 10–15 % de cobre en área transversal— para preservar la continuidad eléctrica mientras se maximiza la resistencia mecánica dentro de las restricciones de peso y costo.

Rendimiento de conductividad IACS del cable CCAM: referencias comparativas y límites de aplicación

Rango estándar de conductividad CCAM (55–65 % IACS) y su impacto en la capacidad de corriente, la caída de tensión y el ahorro de peso del arnés

El cable CCAM alcanza entre el 55 % y el 65 % de la conductividad según el Estándar Internacional de Cobre Recocido (IACS), significativamente por debajo del valor de referencia del 100 % del cobre. Esto define su ámbito de aplicación:

• Amperaje con una resistividad en corriente continua un 40–45 % mayor que la del cobre (según la norma IEC 60228:2023), el CCAM conduce aproximadamente un 30–35 % menos de corriente para secciones transversales idénticas, lo que requiere aumentar el calibre en circuitos de alta carga, como los compresores de sistemas de climatización o los calentadores PTC.
• Baja de tensión en una longitud de 5 metros bajo carga nominal, el CCAM presenta una caída de tensión un 60–70 % mayor que la del cobre, lo que podría degradar la fidelidad de la señal en redes de sensores de 5 V o en sistemas de bus LIN.
• Ahorro de peso la densidad del aluminio (~2,7 g/cm³), combinada con el recubrimiento de cobre, produce una densidad compuesta de ~3,3 g/cm³, lo que permite una reducción del peso del arnés del 45–50 % frente al cobre. Esto mejora directamente la eficiencia de la autonomía de los vehículos eléctricos (EV) y reduce la carga sobre el chasis.

Reducción de potencia a alta frecuencia y alta temperatura: Cuando el 60 % IACS no es suficiente para los sistemas ADAS o de gestión de baterías

Los problemas con la conductividad del CCAM realmente destacan cuando examinamos sistemas avanzados que requieren señales fiables y temperaturas estables. Al trabajar con frecuencias superiores a 1 MHz, lo cual ocurre constantemente en esos sofisticados sistemas de radar de 77 GHz y en las conexiones rápidas de cámaras, entra en juego un fenómeno denominado efecto pelicular. Este efecto hace que la corriente eléctrica se concentre cerca de la superficie del conductor, en lugar de distribuirse uniformemente a través de su sección transversal, lo que incrementa aún más las pérdidas de energía en forma de calor. Según ensayos realizados conforme a la norma IEEE 2023, el CCAM pierde aproximadamente un 20 % a un 25 % más de intensidad de señal que el cobre a una frecuencia de alrededor de 100 MHz. ¿Por qué? Porque el aluminio conduce la electricidad peor que el cobre y, además, presenta una mayor resistencia superficial. Existe otro problema: el aluminio modifica sus propiedades eléctricas con mayor rapidez al calentarse. El coeficiente térmico de resistencia es del 0,4 % por grado Celsius, frente al 0,3 % del cobre. Esto significa que, en condiciones reales como las de los paquetes de baterías, cuya temperatura operativa ronda los 105 °C, el CCAM se vuelve significativamente menos eficiente. Su resistencia aumenta entre un 15 % y un 20 % respecto a su valor a temperatura ambiente, reduciendo la corriente máxima que puede fluir de forma segura en aproximadamente una cuarta parte a un tercio. Todos estos factores combinados explican por qué la mayoría de los ingenieros siguen prefiriendo el cobre al diseñar componentes críticos de los sistemas automotrices, como las redes de distribución de energía para los sistemas ADAS o los sistemas de gestión de baterías, donde mantener un rendimiento estable pese a las fluctuaciones de temperatura resulta absolutamente indispensable.

Cómo los compradores automotrices evalúan de forma integral los cables CCAM: integración de las especificaciones mecánicas y eléctricas

Al examinar el cable CCAM, los compradores automotrices no simplemente verifican especificaciones individuales como si se tratara de una lista de compras. En cambio, consideran estas características como partes de un panorama más amplio que funcionan en conjunto. Empecemos por la elongación. La norma industrial ISO 6722-1 exige que sea de al menos el 15 % cuando se ensaya a temperatura ambiente, aproximadamente 23 grados Celsius. Esto, básicamente, nos indica si el arnés de cables puede soportar todos esos miles de cambios de temperatura sin desarrollar grietas con el paso del tiempo. Luego está la resistencia a la tracción, que oscila entre aproximadamente 130 y 180 megapascales. Este valor es importante porque afecta la capacidad del cable para mantener una conexión estable tras ser crimpeado, así como su resistencia frente a las vibraciones constantes dentro de los compartimentos calientes del motor. Por último, tenemos la conductividad, medida entre el 55 y el 65 % del Estándar Internacional de Cobre Recocido. Esto influye en varios aspectos, como la caída de tensión a lo largo de la línea, el comportamiento de la capacidad de conducción de corriente bajo distintas condiciones y si el cable funciona correctamente con esos sofisticados sensores de alta frecuencia utilizados en los modernos sistemas de asistencia al conductor.

Los criterios clave de evaluación incluyen:

• Resiliencia Ambiental : Rendimiento bajo choque térmico (-40 °C a +125 °C), exposición a fluidos (líquido de frenos, refrigerante) y envejecimiento por UV según ISO 6722-2
• Rigor en la reducción eléctrica : Ajustes de capacidad de corriente verificados para circuitos de alta carga, incluyendo modelado del aumento de temperatura según SAE J1128 y análisis de la profundidad de penetración dependiente de la frecuencia
• Análisis de coste durante toda la vida útil : Cuantificación de las ganancias en autonomía de vehículos eléctricos derivadas de la reducción de peso frente a posibles penalizaciones en la vida útil en zonas de alta vibración
• Validación de normas : Cruce de referencias con informes de ensayo certificados para la conformidad mecánica según ISO 6722-1 y Consistencia del IACS según ASTM B393

Los equipos de adquisiciones cada vez más superponen las curvas de tracción-alargamiento con los gráficos de reducción de conductividad en función de la temperatura, reconociendo que perseguir un 65 % de IACS suele suponer sacrificar la ductilidad a bajas temperaturas. Esta metodología disciplinada y centrada en la aplicación garantiza que la selección de CCAM se alinee con precisión allí donde convergen la resistencia mecánica y la eficiencia eléctrica: en circuitos no críticos para la seguridad y sensibles al peso, dentro de las arquitecturas de vehículos de nueva generación.
