ケーブル用Al-Mg線：軽量・高導電性ソリューション

Al-Mg合金線の組成とその電気伝導性への直接的影響

アルミニウム-マグネシウム合金線の電気伝導性は、実際に含まれるマグネシウムの量に大きく依存しています。マグネシウム含有量が重量比で0.5～5％の範囲にある場合、これはアルミニウムの結晶構造に取り込まれ、電子が材料内を移動する仕方に影響を与えます。これは、マグネシウムが原子レベルで微小な歪みを作り出し、電子の流れに対する障害物となるためです。追加されるマグネシウムが1％増えるごとに、国際軟質銅標準（IACS）を基準として、一般的に伝導性が約3～4％低下します。一部の資料では10％の低下と主張していますが、この数値は通常の商業製品で実際に起こることを誇張しており、高純度の通常の合金挙動と、不純物が極めて多い状況とを混同している傾向があります。この伝導性の低下の主な理由は、マグネシウム量の増加により、電子が溶解した原子に衝突して散乱する回数が増え、マグネシウム濃度の上昇に伴って自然に抵抗が高くなることです。

マグネシウム含有量（0.5～5 wt%）がアルミニウム・マグネシウム合金線における電子散乱をどのように支配するか

マグネシウム原子は格子内でアルミニウムに置き換わり、局所的な対称性を歪ませて電子の移動を妨げる。約2 wt%以上のMgでは、固溶限界に近づくにつれて散乱の強度が非線形に増大する。実験的に観察された主な影響には以下がある：

• 1 wt% Mg時：純アルミニウム（ρ = 26.5 nΩ·m）に対して抵抗率が約3 nΩ·m増加
• 3 wt% Mg以上では：電子の平均自由行程が約40%短くなり、抵抗率の増加が加速
  平衡状態での固溶限界（室温で約1.9 wt% Mg）内に抑えることが不可欠である。過剰なMgはβ相（Al₃Mg₂）の析出を促進し、これはより大きいけれども頻度の低い散乱サイトを導入するが、長期安定性や耐食性を低下させる。

固溶強化と析出物形成：冷間引抜きアルミニウム・マグネシウム合金線における導電率低下の微細構造的要因

冷間引抜きは強度を向上させる一方で、導電性に対する微細構造の影響も増幅します。この現象では、2つの相互に関連するメカニズムが支配的です。

1. 固溶体硬化 ：Mg原子がAl格子に固溶することで弾性的なひずみが生じ、電子散乱の中心として作用します。このメカニズムは、低Mg合金（<2重量%）および拡散が抑制され析出物が形成されない約150°C以下の冷間加工時において支配的です。高い強度向上をもたらす一方で、導電性への悪影響は比較的抑えられます。

2. 析出物の生成 ：約3重量%以上のMg含有量では、特に熱的エージング後にβ相（Al₃Mg₂）粒子が析出します。これらの大きな障害物は、溶解したMg原子に比べて原子あたりの電子散乱効率は低いものの、過飽和状態および不安定性を示す指標となります。析出物は格子ひずみを低減する一方で、界面散乱を引き起こし、局所腐食を促進します。 1原子あたり ：これらの大きな障害物は、溶解したMg原子に比べて原子あたりの電子散乱効率は低いものの、過飽和状態および不安定性を示す指標となります。析出物は格子ひずみを低減する一方で、界面散乱を引き起こし、局所腐食を促進します。

最適な加工条件はこれらの効果をバランスさせるものであり、粗大な析出物の生成を最小限に抑えつつ、微細で整合性のあるクラスターを活用して、導電性の著しい低下を伴わずに強度を向上させます。

アルミニウムマグネシウム合金線の標準化された導電率測定および計算

抵抗率から%IACSへ：ASTM E1004準拠の4端子プローブ計算手順

アルミニウム・マグネシウム合金線の導電率を正確に測定するには、ASTM E1004ガイドラインを非常に厳密に遵守する必要があります。この規格では、直線化され、酸化物が除去された線材の断片に対して4点プローブ法を使用することを求めています。その理由は、この方法によって、一般的な2点測定に付きまとう接触抵抗の問題を実際に排除できるからです。測定を行う際、実験室では温度管理を非常に厳密に行う必要があります。温度は20℃±0.1℃の範囲内に保たなければなりません。またもちろん、使用する機器や標準物質は適切に校正されており、NIST（米国国立標準技術研究所）に遡れるものでなければなりません。国際退火銅標準（IACS）のパーセンテージを求めるには、体積抵抗率（ナノオーム・メートル単位で測定）を次の式に代入します：%IACS = 17.241 ÷ 抵抗率 × 100。この数値17.241は、室温における標準的退火銅の値を表しています。すべてが適切に行われれば、多くの認定試験所は約0.8％の精度を達成できます。ただし、もう一つの重要なポイントもあります。プローブ間の距離は、線材の直径の少なくとも3倍以上にする必要があります。これにより、試料全体に均一な電界が形成され、結果を不正確にする厄介な端部効果の発生を防ぐことができます。

渦電流法と直流4端子法の比較：2 mm未満のアルミニウムマグネシウム合金ワイヤにおける精度のトレードオフ

薄いアルミニウム-マグネシウム合金線（直径2 mm未満）の場合、測定方法の選択は要求される精度と生産状況によって異なります。

• 渦電流探傷
  非接触かつ高速スキャニングが可能で、工程内での品質選別に最適です。ただし、表面状態や表面近傍の偏析、および相分布に対する感度が高いため、Mg含有量が約3重量%を超える場合や微細組織が不均一な場合には信頼性が制限されます。典型的な精度は1 mm径の線で±2% IACSであり、合格/不合格のスクリーニングには十分ですが、認証用途には不十分です。

• DC4線式ケルビン測定法は、マグネシウム含有量の高い0.5 mmという細いワイヤーを対象とする場合でも、約±0.5パーセントIACSの精度を達成できます。ただし、正確な測定値を得るためには、いくつかの前処理工程が必要です。まず、試料を適切にまっすぐに矯正する必要があります。次に、表面の酸化物を除去する作業が続きますが、これは軽度な研磨や化学的エッチングなどの方法で行う必要があり、難しい工程です。また、測定中の熱的安定性も極めて重要です。この方法は他の測定法と比べて約5倍の時間がかかり、多くの準備作業を要しますが、ASTM E1004規格で公式レポートに認められている唯一の手法であるため、依然として広く利用されています。電気伝導率がシステムの性能や規制適合性に直接影響する用途では、時間のかかるプロセスであっても、この追加の時間投資が妥当であることがよくあります。

ステップバイステップの導電率計算：3.5 wt%アルミニウムマグネシウム合金線材の実例

入力検証：抵抗率測定、20°Cでの温度補正、およびMgの固溶度の仮定

正確な導電率の計算を行うには、まずすべての入力データが適切に検証されていることを確認する必要があります。抵抗率を測定する際には、真っ直ぐに伸ばされ、完全に清掃されたワイヤーに対して、ASTM E1004に準拠した4端子プローブを使用することが不可欠です。次に、得られた測定値は、標準である20℃の基準温度からの差異を補正するために調整する必要があります。この補正は、ρ_20 ＝ ρ_測定 × [1 ＋ 0.00403 × (温度 － 20)] という式に従います。ここで、0.00403／℃という値は、室温付近におけるアルミニウム・マグネシウム合金の抵抗率が温度変化に対して示す変化率を表しています。これらの測定に関して留意すべき点として、3.5重量％のマグネシウムを含む合金を扱う場合、実際には通常の限界を超えていることが挙げられます。これは、20℃における平衡状態での固溶限界が約1.9重量％程度であるためです。このことから実際には、得られた抵抗率の値は固溶体効果のみならず、材料内部で析出しているメタスタブルあるいは安定なβ相の析出物による影響も含まれている可能性が高いということになります。このような状況を正確に理解するためには、走査型電子顕微鏡（SEM）とエネルギー分散型X線分析（EDS）を組み合わせた微細組織解析が、試験結果を意味ある形で解釈するために極めて重要となります。

数値による手順：±0.8%の不確かさを持つ29.5 nΩ・mを%IACSに変換する

25°Cで測定した抵抗率29.5 nΩ・mを例として考える：

1. 20°Cに温度補正する：
   ρ_20 = 29.5 × [1 + 0.00403 × (25 − 20)] = 30.1 nΩ・m
2. %IACSの式を適用する：
   %IACS = (17.241 / 30.1) × 100 = 57.3%

±0.8％の不確かさは、テスト中に常に対処しなければならない較正誤差、温度効果、およびアライメント問題をすべて合わせたものに由来します。これは材料自体の自然な変動を反映しているわけではありません。人工時効処理された冷間引抜線について実測値を見ると、マグネシウム含有量が約3.5重量％の場合、導電率は通常IACSの56～59％の間になります。ただし覚えておくべき点として、マグネシウム含有量が1重量％増加するごとに導電率が3％低下するという経験則は、マグネシウム濃度が2％未満にとどまる場合に最もよく成り立ちます。このしきい値を超えると、微細な析出物が形成され、ミクロ組織全体がより複雑になるため、導電率の低下がより急速に進行します。

アルミニウム・マグネシウム合金線を選定するエンジニアにとっての実用的意義

電気用途のアルミニウム・マグネシウム合金線を指定する際、技術者は導電性、機械的強度、環境耐久性という3つの相互に依存するパラメータをバランスさせる必要があります。このトレードオフの中心には、マグネシウム含有量（0.5～5 wt%）があります。

• 導電性 ：1 wt%あたり、2 wt%以下の範囲では導電性が約3% IACS低下し、3.5 wt%付近では初期析出物による散乱の影響で、約4～5% IACSの損失に達します。
• 強度 ：降伏強度は1 wt%あたり約12～15%増加します。これは2 wt%以下では主に固溶体硬化によるものですが、3 wt%以上では析出硬化の寄与が大きくなります。
• 腐食に強い ：マグネシウムは約3 wt%まで大気中腐食抵抗性を向上させますが、過剰なマグネシウムは晶界にβ相の形成を促進し、特に熱的または機械的なサイクル応力下で粒界腐食を加速します。

架空送電線やバスタブバーなど重要な用途を扱う場合、渦電流方式ではなく、ASTM E1004準拠の直流4端子抵抗率測定法を2 mm未満の細いワイヤーに対して採用するのが望ましいです。温度管理も重要です！仕様を満たすために、20℃での必須なベースライン補正を行うようにしてください。5℃程度の温度変動でも読み取り値が約1.2% IACSずれる可能性があり、仕様違反の原因になります。材料の経年耐久性を評価するには、塩水噴霧や熱サイクル試験などのISO 11844のような規格に基づく加速老化試験を実施してください。研究によると、材料が適切に安定化されていない場合、10,000回の負荷サイクル後には粒界腐食が約3倍増加することがあります。また、サプライヤーの製品に関する主張は必ず検証してください。特に鉄とシリコンの含有量が合計で0.1%以下に抑えられているか、信頼できる機関による実際の組成分析報告書を確認しましょう。これらの不純物は疲労強度を著しく低下させ、将来的に危険な脆性破断を引き起こす可能性があります。

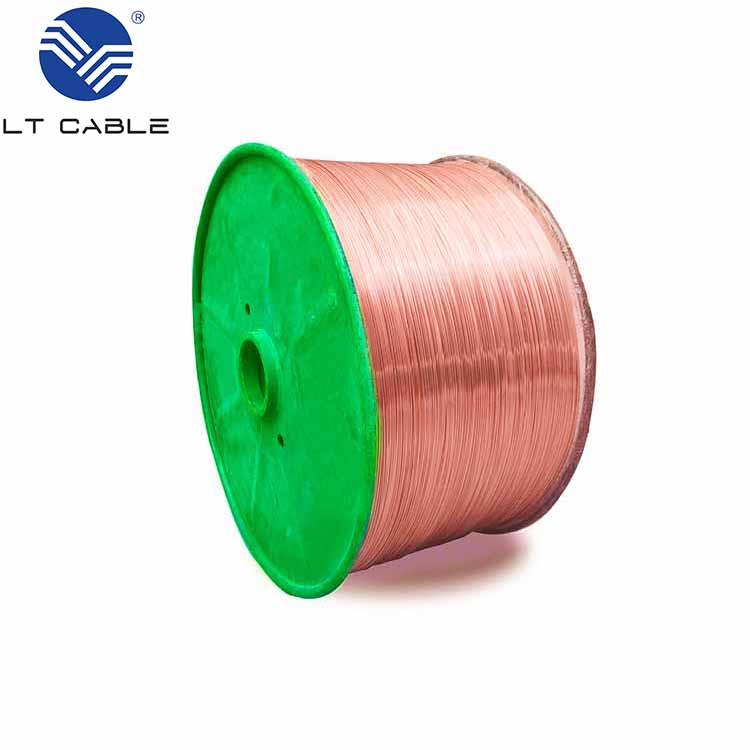

CCAワイヤの構成：アルミ芯に銅を被覆

銅被覆アルミニウムの構造と銅体積比10％

CCAワイヤはアルミニウム芯の周りに連続した銅被覆層を持つ構造で、全体の約10%が銅で構成されています。これらの素材の組み合わせにより、特別な特性が得られます。アルミニウムは銅よりもはるかに軽量であるため、CCAワイヤは従来の純銅ワイヤと比べて約40%軽量化できます。同時に、銅の利点もすべて享受できます。銅は表面導電性が非常に高く、100% IACSであり、信号がワイヤ内を効率的に伝送することを助けます。ここで特に興味深い点は、アルミニウム自体は銅ほど導電性が高くない（約61% IACS）ものの、銅層は非常に薄く、通常0.1～0.3mm程度の厚さであるということです。この薄い銅被覆層は、「表皮効果」と呼ばれる現象により高周波電流が最も必要とされる場所に、抵抗の極めて低い伝導路を提供します。

電気めっきと圧延接合：製造方法の比較

CCAワイヤは主に2つの冶金プロセスによって製造されます：

• 電気めっき 電解銅浴中で電流を用いてアルミニウム上に銅を析出させる方法であり、複雑または細線形状の幾何学的構造に適した均一な被覆を実現します。
• 圧延接合 高圧と熱を加えて銅箔をアルミニウム芯材に溶着させる方法であり、電気めっきされたものに比べて最大20％高い接合強度を持つより強固で耐久性のある界面結合を生成します（ピアレビューされた冶金学的研究による）。

機械的強度が振動や熱サイクル下で極めて重要となる自動車用ハーネスや航空宇宙配線などの過酷な用途では、圧延接合式CCAが好まれます。

表皮効果の物理：なぜCCAが高周波応用で優れた性能を発揮するのか

表皮効果とは基本的に、交流電流が導体の表面近くに集中する傾向があることを示しており、そのためCCAはRFおよびブロードバンド応用で非常に優れた性能を発揮します。50kHzを超える信号を観察すると、実際の電流の大部分（85％以上）が導線の外側からわずか0.2mm以内に留まります。この外層は純銅で構成されているため、CCAケーブルは同軸システム、CATV設置、短距離データ伝送ラインで使用される通常の固体銅ケーブルとほぼ同等の電気的特性を提供できます。しかし製造業者にとって特に興味深い点は、従来の銅製品と比較して素材コストが約40％削減できるうえ、重量もはるかに軽量であることです。このため、重量が重要な要素となる一方で性能を妥協できない用途において、特に魅力的な選択肢となります。

なぜCCAワイヤーを選ぶのか？コスト、重量、および性能の利点

CCAワイヤは、3つの重要な側面において経済的および機能的な利点を戦略的に両立させています：

• コスト効率: 銅の90%をアルミニウムで置き換えることで、CCAは実質銅製品と比較して原材料費を約40%削減します。このため、通信インフラのバックボーンケーブルや住宅用低電圧配線など、大規模なインフラプロジェクトにおいて特に価値があります。
• 体重減少 アルミニウムの密度は銅のわずか30%であるため、CCAワイヤは最大で40%軽量化されます。これにより取り扱いが容易になり、輸送および設置作業のコストが削減され、自動車、航空宇宙、ポータブルエレクトロニクス分野における厳しい質量要件を満たします。
• 最適化された性能: 表皮効果のおかげで、銅のクラッド部分が高周波数の電流を実質的にすべて担います。その結果、CCAは同軸ケーブルや短距離イーサネットシステムにおいて、アルミニウムが持つコストおよび重量上の利点を損なうことなく、実質銅と同等の信号完全性を実現します。

CCAワイヤの主な産業用途

通信およびCATV：同軸ケーブルおよびドロップケーブルでの主な使用

CCAワイヤは、今日のCATVシステム、ブロードバンドネットワーク、さらには5Gインフラ構成においても、同軸ケーブルやドロップラインで事実上の標準となっています。その主な理由は、内部のアルミニウム芯体により、全体のケーブル重量を約40％削減できるため、屋外への架設がはるかに容易になり、電柱への負担も軽減されるからです。銅被覆層も非常に優れた働きをします。信号は外側の層に集中する傾向がある（技術的には「表皮効果」と呼ばれる）ため、高周波伝送性能が良好に維持されます。さらに、これらのケーブルは既存のF型コネクターや増幅器機器とも互換性が高く、スムーズに連携できます。現在、街路の電柱から住宅へ引き込まれるほとんどの家庭用ドロップケーブルにはCCA配線が採用されており、コストパフォーマンスに優れ、長期的な耐久性と明瞭な信号伝送を実現しています。ただし、設置時には信号損失の限度に関する業界ガイドラインを確実に遵守する必要があります。

住宅および低電圧システム：スピーカー、アラーム、およびショートランイーサネット配線

CCAは、回路が最大電力不需要な家庭やその他の低電圧環境でよく機能します。多くの人がスピーカーの配線で見かけるのは、高い導電性を必要としないためであり、また最小限の電力で動作するセキュリティシステムにも使用されます。50メートル未満のイーサネットケーブルを敷設する場合、CCAは、ほとんどの家庭や小規模オフィスで一般的なCat5eまたはCat6ケーブルの通常のインターネット速度に対応できます。ただし、PoE（Power over Ethernet）の環境では注意が必要です。CCAはここでは十分な性能を発揮できません。抵抗値が高くなるため、電圧降下が大きくなり、過熱の問題が生じやすくなります。もう一つの利点は、外層が純銅よりも腐食に強いことなので、地下室や床下など湿気の多い場所でも長期間使用できます。電気技士の方々は、NEC規格によりCCAは主電気配線には使用できないことを認識しておく必要があります。アルミニウムは加熱時に銅とは異なる膨張特性を持つため、長期的に接続部に問題を引き起こす可能性があるため、標準的な120/240ボルト回路には適切な材料を使用しなければなりません。

CCAワイヤの重要な制限および安全上の考慮事項

分岐回路設置におけるNECの制限および火災安全リスク

米国電気規格（NEC）によると、CCAワイヤは住宅用コンセント、照明システム、家電回路などに含まれる分岐回路の配線に使用することが許可されていません。これは、CCAには文書化された火災リスクが伴うためです。問題の原因は、アルミニウムが銅に比べてはるかに高い電気抵抗を持つことにあり、実際には約55～60％も高くなります。これにより、特に接続部で電流が流れる際に著しい発熱が発生します。アルミニウムの物性を調べると、銅よりも低い温度で溶け、また熱膨張の仕方も異なります。これらの性質が長期間にわたって接続部が緩むこと、火花が発生すること、絶縁体が損傷することなどの問題を引き起こします。こうした諸問題のため、CCAワイヤは壁内配線に必要なUL/TIAの防火安全要件を満たしていません。電力供給付きイーサネット（PoE）の構成では、連続的な電流がシステムにさらなる負荷をかけるため、状況はさらに悪化します。CCAの設置を検討する前に、まず地元の建築基準を確認し、特に導体材料に関するNEC Article 310.10(H)を確認する必要があります。

よくある質問：CCAワイヤー

CCAワイヤとは?

CCAワイヤーは、アルミニウム芯の表面に銅層をコーティングした電線で、軽量性やコスト効率といった利点を兼ね備えています。

なぜCCAワイヤーは分岐回路の設置に使用できないのですか？

国家電気規格（NEC）では、CCAワイヤーの電気抵抗が高いため、火災の危険性や接続部の緩みといった安全上のリスクがあるとして、分岐回路への使用を制限しています。

CCAワイヤーは高周波アプリケーションに使用できますか？

はい、表皮効果（スキンエフェクト）により、CCAワイヤーは高周波電流を効率的に扱うことができるため、RFおよびブロードバンド用途に適しています。

CCAワイヤーの主な用途は何ですか？

CCAワイヤーは主に、通信機器、CATVシステム、住宅内のスピーカーやアラーム配線、および短距離のイーサネット用途に使用されます。
