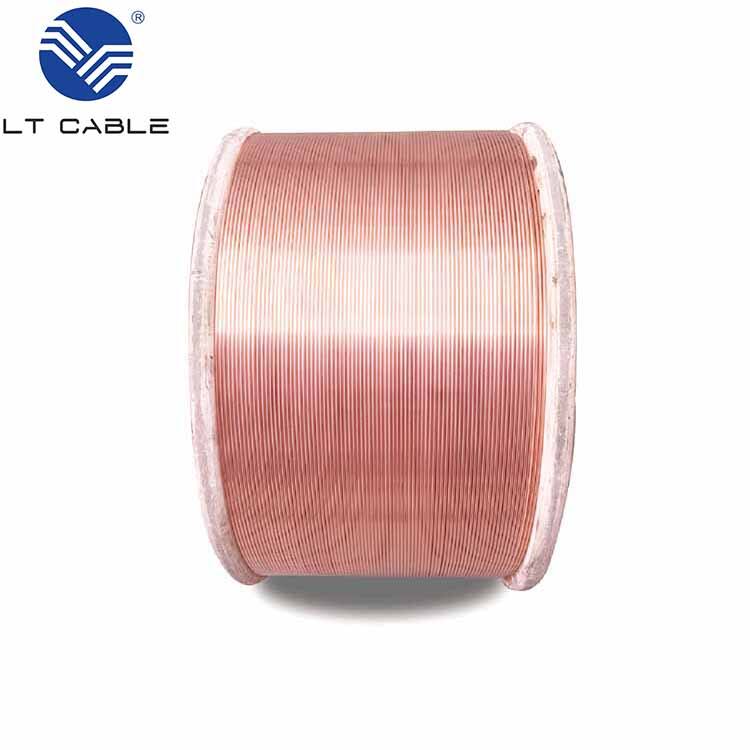

CCAM-покриен виткан кабел: отпорен на корозија и персонализиран

Вовед во CCAM жицата

Што е жица од бакерно-покриен алуминиум со магнезиум (CCAM)?

Клучни својства и предности на CCAM жицата

Примена на CCAM жица

CCAM жица спроти другите типови проводници

Заклучок

Разбирање на Фотovoltaic провод

PV кабелот е развиен специјално за пренос на електрична енергија од сончеви панели, при што губитоците на енергија се минимални. Стандардните електрични кабли не се погодни за она што PV каблите мора да прават. Овие специјални кабли можат да се носат со тешки надворешни услови без да се распаднат. Тие се отпорни на работи како штета од сончева светлина, продор на вода и екстремни температури кои би ги уништиле обичните жици со текот на времето. За секој што користи сончев систем, овој тип кабел не е по избор – тој е сосема неопходен ако системот треба да работи правилно ден по ден. Правилните PV кабли исто така ги подобруваат мерките за безбедност, бидејќи се конструирани така да можат да управуваат со големите сургови на струја кои настануваат кога повеќе панели истовремено генерираат електричество. Повеќето инсталилери ќе ви кажат дека инвестицијата во квалитетни PV кабли се исплатува со години, бидејќи овие кабли продолжуваат да работат безбедно низ бранови на топлина, студени периоди и сѐ останато што им го нуди природата.

Инженеринг на Фотovoltaic провод за Слончеви Енергетски Системи

Перформансите и посигурноста на соларните системи многу зависат од фотоволтаичните (PV) кабли. Повеќето PV кабли се достапни во варијанти од бакар или алуминиум, иако бакарот најчесто се преферира бидејќи има помал отпор и подобро го спроведува струјата од алуминиумот. За соларни инсталации од највисок квалитет каде што секој ват смета, бакарот останува најдобар избор бидејќи ги намалува онези досадни загуби на енергија. Но последниве години забележаваме повеќе инсталатори на соларни панели кои одбираат кабли од алуминиум со бакарен покрив (CCA кабли). CCA каблите нудат прилично добра спроводливост за значително пониска цена, што го објаснува зошто многу проекти на соларни панели со ограничен буџет започнаа да ги користат. Овој премин кон поефтини опции за кабли ја одразува она што се случува низ индустријата, каде што компаниите бараат начини да ги намалат трошоците без притоа многу да ја жртвуваат ефикасноста при изградбата на инфраструктурата за обновливи извори на енергија.

Изолацијата на PV жиците има големо значење, бидејќи одлучува колку добро можат да издржат што им нуди природата. Постојат неколку опции, вклучувајќи PVC, PVDF и XLPE, при што секоја нуди различни степени на заштита од временските прилики. Земете го XLPE, на пример - оваа ствар навистина издържува на топлина и трае подолго од повеќето алтернативи. Затоа многу инсталирачи ја преферираат кога работат на проекти во различни климатски зони или во тешки услови каде што жиците се соочуваат со температурни флуктуации ден по ден, плюс постојано изложување на сонце. Со порастот на инсталациите на соларна енергија ширум светот, изборот на правиот материјал за жиците, комбиниран со соодветна изолација, не е важно повеќе, туку е сосема неопходно ако сакаме нашите панели да продолжат да генерираат електричество безбедно години наназад без неочекивани кварови на пат.

Клучни карактеристики на фотovoltaic wire

PV кабелот истакнува поради неговата долготрајност, што го прави идеален за надворешни инсталации каде што замената би била непрактична. Производителите ги тестираат овие кабли на разни начини за да можат да издржат екстремни температури, од врелини до мразовити зими, како и да отпоруваат на хемикалии и физички трошење. Ваквата издржливост е многу важна при поставувањето на соларни панели, бидејќи никој не сака системот да се распадне по неколку години. Иако почетната цена може да изгледа висока, повеќето инсталатери знаат дека квалитетното електроинсталација штеди пари на долги рок со избегнување на премногу замени и проблеми со одржување.

Следењето на индустриите стандарди како UL 4703 има големо значење кога станува збор за квалитетот на PV кабелите. Овие стандарди не се само за приказ туку всушност гарантираат оние впечатливите рејтинзи за напон кои ги гледаме, понекогаш надминувајќи 600 волти. Таквото означување прави голема разлика за одржување на безбедноста на соларните системи додека тие работат најдобро. Кога производителите ќе се држат на овие строги услови, тогаш тие всушност поставуваат пречки против опасни електрични проблеми кои инаку би можеле да настанат. Понатаму, оваа пажња кон деталите им помага на соларните панели да работат ефикасно од првиот ден. Со тоа што сѐ повеќе луѓе се префрлаат на чисти енергетски решенија, правилното поврзување станува уште поважно за да се осигури непрекинат и безбеден проток на енергија без непредвидени проблеми во иднина.

Објаснување на видовите фотоволтаички жици

Што го прави фотонапојниот кабел толку специјален? Па, тој може да издржи многу повисоки температури од обичниот кабел и нема да се распадне кога ќе биде изложен на УВ зраци од сонцето. Ова е многу важно, бидејќи обичните кабли би се деградирале по години на стоење надвор. Затоа, PV кабелот толку добро функционира во надворешни инсталации каде што соларните панели мораат да работат сигурно ден по ден. Стандардните електрични кабли просто не се направени за ваква употреба. Произведувачите ги конструираат PV каблите специјално така што ќе останат непокварени дури и кога се подложени на директни сончеви зраци или ќе се соочат со екстремни температурни флуктуации, кои се чести во многу клими низ светот.

Ужето од изолирана жица се истакнува по својата флексибилност, што е особено важно кога се работи во тесни простори каде што тешките жици едноставно не можат да се постават. Инсталатерите ја ценат оваа особина, бидејќи заштедува време и избегнува фрустрација во текот на комплексни инсталации. Лакираните жици одат понатаму со додавање на дополнителни слоеви на изолација кои помагаат во спречувањето на корозија, особено важно кај влажни локации како што се близу извори на вода или подземни канали. Кога некој знае за овие различни опции, може да избере она што најдобро одговара за неговиот конкретен соларен проект, при што сѐ уште ги исполнува сите неопходни кодекси на локалните власти кои го надгледуваат електричниот работи.

Сознавањето на овие видови жици и нивните применувања е критично за специјализирани слончеви инсталации. Со сè што изборот е во согласност со специфични барања и придржување на индустријските правилници, инсталиерите можат да оптимизираат безбедноста и перформансите во слончевите енергетски системи. Квалитетниот избор е есенцијален за ефикасно спроводување на разноврсни инсталациони услови.

Избирање на Правилната Фотovoltaic Жица

Изборот на точниот фотоволтаичен или PV кабел прави голема разлика кога станува збор за постигнување добри резултати од сончевите панели без оштетување на безбедноста. Постојат неколку работи кои вреди да се разгледаат пред да донесете одлука за купување, вклучувајќи каде точно ќе биде инсталиран системот, каква врста електричен товар треба да се пренесува низ тие кабли, како и колку добро сè функционира заедно во рамките на пошироката инсталација. Имајте на ум дека различни ситуации бараат различни видови на материјали за електрични инсталации. На пример, надворешните инсталации бараат специјални видови на PV кабли кои се изработени со цел да бидат отпорни на оштетување од изложување на сончева светлина со текот на времето, како и да издржат екстремни временски услови, нешто со што стандардните кабли за домаќинство не се направени да се справат. Грижејќи се за овие детали на време, добивајќи големи придобивки соодветно подоцна, со што сè функционира без проблеми и се избегнуваат скапи поправки во иднина.

Погледнете ја табелата за големина на жиците со витки помага да изберете точен калибар кога работите со амперажните потреби на сончевите панели. Правилната дебелина на жицата е важна бидејќи мора да носи целата електрична енергија безбедно, без да се загрее премногу, што ја заштитува и перформансата и векот на траење на целиот систем. Жиците со витки се сакаат полесно од цврстите, па затоа функционираат подобро во тесни простори или незгодни агли каде што се инсталира сончевата опрема. Многу инсталилери забележуваат дека оваа додатна флексибилност прави голема разлика за време на комплицирани поставувања на покриви или кога се водат кабли низ постоечки конструкции.

Сончевата индустрија се менува брзо, па има смисла да се следи што се случува со материјали и жичните технологии ако сакаме подобар перформанс на нашите панели и поиздржливи инсталации. Новите жици на пазарот сега доаѓаат со подобра изолација и материјали кои подобро го спроведуваат електричниот струј, што може значително да ја подобри ефикасноста на целокупните системи. Бити во тек не е важно само поради поседување на најновата опрема; тоа значи дека инсталациите ќе останат релевантни години нанапред, наместо да станат застарени кога ќе се променат стандардите или ќе се појави нова технологија. Повеќето инсталилери веќе го знаат тоа, но многумина сепак пропуштаат доста добри подобрувања само затоа што не ги провериле што е достапно во последно време.

Користење на ПВ жици во слончеви инсталации

PV жицата има важна улога во сите видови на соларни проекти, дали пак некој има само неколку панели на покривот или огромни соларни полиња што се протегаат неколку мили. Што го прави овој тип на инсталација толку добар во справувањето со сѐ, од инсталации во заден двор до индустриски паркови? Па, направена е специјално да издржи секое природно предизвикување. Овие жици можат да издржат екстремна топлина, студени периоди и дури и грмови без да се распаднат. Исто така, безбедно работат со високите напони потребни за правилна функционалност. Кога панелите се поврзуваат со инвертори, а потоа електричната енергија се доставува во главната мрежа, постојаната PV инсталација го одржува глатко работењето ден по ден. Без квалитетни врски низ целиот систем, ќе забележиме пад во перформансите, што никој не го сака кога се полага доверба во соларната енергија за секојдневни потреби.

Поставувањето на фотоволтаични кабли бара да се следат локалните градежни прописи и електрични стандарди за да се одржи безбедноста и законитоста. Проверете дали сите врски се правилно запушени, бидејќи влез на вода од внатрешната страна е голем проблем кој предизвикува кратки струи со текот на времето. Не заборавајте ниту на заштита од оптоварување. Без неа, каблите се оштетуваат од постојаното движење и вибрација, што на крајот го распаѓа целиот систем. Извршувањето на овие чекори не само што го продлажува векот на траење на опремата. Системите работат подобро кога сè останува цело и функционално како што е замислено, без ненадејни кварови.

Правилната инсталација значи употреба на јачи квалитет кутии за споеви и правилно изолирање на сите делови. Сите овие работи заедно го зголемуваат векот на траење и ја подобруваат перформансата на соларните системи со години. Кутиите за споеви ги штитат важните точки за спој од дожд, прашина и други работи кои можат да навлезат однадвор. Квалитетната изолација има двојна функција – спречува загуба на струја и помага во спречување на пожари. Кога инсталатерите сериозно ќе ги преземат овие претпазливи мерки, целиот систем обично трае години со минимална потреба за поправки. Ова е важно, бидејќи никој не сака неговите соларни панели да престанат да работат кога најмногу ќе има потреба од енергија. И да се каже вистината, правилната инсталација не е само прашање на избегнување на идните проблеми – таа стварно влијае врз количината на чиста енергија која се произведува секојдневно.

Паметна автоматизација во производството на жица

Производствено оптимизирање управувано од вештачка интелегенција

Вештачката интелегенција ја менува технологијата на производство на жици во фабриките во последно време. Со AI системи кои го следат производниот процес, фабриките забележуваат проблеми значително пред тие да предизвикаат прекин во производството. Некои погони пријавија подобрување на операциите за околу 20% откако воведоа интелектуални системи за набљудување. Помалку загубено време значи помалку пропуштени рокови за испорака и производи кои повеќе одговараат на стандартите на квалитет. На пример, XYZ Manufacturing го намали отпадното материјал за скоро половина откако минатата година инсталираше софтвер за предиктивно одржување. Кога производителите започнуваат да користат модели на машинско учење, тие добиваат подобар контрола врз секојдневните одлуки. Ресурсите се упатуваат точно каде што се потребни и во точниот момент, што го прави соработката помеѓу вработените во погонот поефикасна отколку што било досега.

Системи за мониторинг на квалитетот овозможени со IoT

Воведувањето на IoT уреди во производството на жица револуционарно ја промени нашата можност за следење на процесот, овозможувајќи моментални ажурирања за сите аспекти на квалитетот на жицата. Кога тимовите имаат моментален пристап до овие податоци, тие можат веднаш да интервенираат доколку нешто не е во ред, што го намалува бројот на дефектни производи и го зголемува задоволството на клиентите. Оваа теза е потврдена со статистика – многу фабрики изјавија дека по воведувањето на овие системи за интелектуално следење, значително се намали бројот на погрешни жици кои го напуштаат производствената линија. Алатките за анализа на податоци им помагаат на производителите со откривање на одредени модели со текот на времето, така што знаат кога е потребно да се направат корекции уште пред да настанат проблеми. Користењето на стварни податоци за употреба наместо претпоставки ја одржува стабилноста на квалитетот, а најважно е дека производите кои излегуваат од линијата ги одговараат бараните карактеристики од страна на клиентите.

Подобрена емајлирана жица за примена при висока температура

Скорешните подобрувања во технологијата на емајлирана жица нудат големи можности за примена во екстремно топли услови, што претставува важен чекор напред за индустријата на производство жици. Производителите на возила и аерокосмичките компании се насочуваат кон овие подобрени материјали, бидејќи тие подобро издржуваат при високи температури и остануваат издржливи дури и под екстремни услови. Современите емајлирани жици, на пример, можат да издржат температура значително поголема од 200 степени Целзиусови, што ги прави идеални за поставување во близина на мотори или во електронски компоненти. Овие жици имаат подолг век на траење во споредба со постарите верзии, па така се намалува потребата од чести замени и се намалуваат трошоците за одржување. Понатаму, кога се користат во различни електронски делови, тие продолжуваат со поуздани performansi независно од температурните флуктуации, што помага опремата да функционира без проблеми и да се избегнат ненадните кварови.

Проводник од алуминиум обложен со бакар: Напредок во ефикасноста

Жицата од алуминиум со покривка од бакар (CCA) се истакнува како поевтина опција во споредба со обичната бакарна жица, особено кога тежината има значење и кога буџетот е ограничен. Она што го прави CCA специјална е тоа што користи добра проводливост на бакарот, додека задржува лаганоста на алуминиумот. Оваа комбинација ги намалува трошоците за материјали и исто така заштедува енергија во текот на работа. Сè повеќе компании преминуваат на CCA во последно време, а студиите покажуваат околу 25% подобра енергетска ефикасност во споредба со стандардната бакарна инсталација, иако резултатите можат да се разликуваат во зависност од условите на инсталацијата. Уште една предност на CCA е нејзината способност да отпорува на корозија значително подолго од чистиот бакар, што значи дека опремата подолго трае пред да биде потребна поправка или замена. Поради тоа, многу индустријски сектори наоѓаат начини да ја вклучат оваа материја во нивните електрични системи, што им помага да ги намалат трошоците, а истовремено да ги постигнат целите за одржливост.

Можете да истражите повеќе за Бакарно обложен алуминиумски жица со посета на страницата за производот.

Целосна жица против виткана жица - Анализа на перформансите

Кога ќе ги споредиме цврстите и витките жици, се забележуваат доста различни карактеристики кои влијаат на нивната примена. Цврстата жица подобро ја проведува струјата бидејќи е направена од еден непрекинат дел, но тоа доаѓа со цена - не се сака да се сака и лесно се ломи при често движење. Поради тоа, не е погодна за места каде што нештата се подложни на тресење или честа корекција. Витката жица има сосема различна приказна. Направена од мноштво тенки жици виткани заедно, таа се сака без проблем и подолго трае под механички притисок. Затоа, многу автомобилски производители избираат витка жица за моторниот простор и други делови каде што постојано има вибрации. Кога инженерите избираат помеѓу овие два типа, обично ги разгледуваат три главни фактори: колку материјалот мора да биде јак, дали мора да се сака редовно и што одговара на буџетот. Овој избор е многу важен, бидејќи погрешниот избор може да доведе до крах во иднина.

Техники за Одржливо Производство

Енергетски ефикасни процеси на влечење на жица

Енергетски ефикасните процеси на влечење на жица прават голема разлика во намалувањето на потрошувачката на енергија низ производствените капацитети. Техничките подобрувања во последните години имаат за цел да се искористи максимумот од секој ват, при што качеството на производот останува непроменето. Погледнете што прават некои производители денес – многумина ги заменија старите мотори со модели со висока ефикасност и инсталираа интелегентни контролните системи кои автоматски ги прилагодуваат параметрите според барањето. Резултатите зборуваат сами за себе, според менаджерите на фабриките со кои разговаравме минатиот месец на индустриска конференција. Еден менаджер на погон спомена дека го намалија месечниот сметка за струја за скоро 30% откако ја надградија опремата пред шест месеци.

Влијанието на одржувањето на зелениот процес во производството на жици оди подалеку од само исполнување на листи со обврски. Кога производителите ќе ја прифатат енергетската ефикасност, тие ги исполнуваат регулативните барања и ги подобруваат своите еколошки квалификации. Вистинската добивка доаѓа со намалување на оперативните трошоци, што многу компании целосно го игнорираат. На пример, самите трошоци за електричество може да направат забележлива разлика во месечните трошоци. Така, оваа практика им одговара на сите вклучени — природата останува заштитена, а компаниите всушност штедат пари на долги рокови, наместо да трошат повеќе за еколошки иницијативи.

Интеграција на рециклиран материјал

Сé повеќе производители на жица се насочуваат кон користење на рециклирани материјали, што нуди значајни еколошки придобивки. Познати имиња во индустријата започнаа да ги разгледуваат можностите за вклучување на стара бакар и алуминиум во нивните производни процеси. На крајот од сметките? Фабриките ги намалуваат емисиите на јаглерод кога повторно ја користат металната сировина наместо да се вади нова, а исто така заштедуваат и пари. Некои примерни проценки од индустријата покажуваат дека производствените трошоци можат да се намалат за околу 30 проценти кога компаниите ќе преминат на рециклирани влезни материјали. Има логика, бидејќи рециклирањето ги избегнува сите тие енергетски интензивни чекори поврзани со екстракцијата на сировини од почеток.

Користењето на рециклирани материјали за производство на жица доаѓа со свој дел од предизвици, особено кога станува збор за одржување на постојано квалитет на производот низ различни серии. Многу производители започнаа да воведуваат подобри методи за сортирање и почисти системи за процесирање за да се ослободат од непачини кои можат да го загрозат крајниот производ. Дополнителниот труд има повеќекратен приход. Прво, се одржуваат стандартите што клиентите ги очекуваат. Второ, се покажува дека рециклираниот содржин всушност може да биде доволно стабилен за сериозни индустријски примени. Некои фабрики сега мешаат рециклирани метали со суровина во специфични пропорции за да постигнат правилна рамнотежа помеѓу цели во насока на одржливост и барањата за перформансите.

Тенденции во Дизајнот и Стандардизацијата

Модернизација на Табелата за Големина на Усукана Жица

Последните промени на табелите за големина на жиците всушност го одразуваат она што се случува во денешниот технолошки свет и индустријата. Производителите имаат потреба од овие ажурирања бидејќи им помагаат да одржат чекор со она што бара индустријата сега, што ги прави сите електрични системи посигурни и подобро поврзани. Стандардизираните мерења се многу важни кога станува збор за постоење на согласност и сигурност низ различни сектори. Земете ја автото-индустријата на пример, или компаниите кои работат со обновливи извори на енергија како што се сончевите панели и ветерните турбини. Овие бизниси целосно зависат од актуелните стандарди само за да се осигури безбедно и ефикасно работење без прекини. Многу фирми кои работат во овие области пријавуваат добри резултати од новите информации за големините, велиќи дека им дава поголема слобода да развиваат нови производи, а истовремено да ги почитуваат важните безбедносни прописи кои ги штитат и вработените и опремата.

3D-печатени алата за прилагодени форми на жица

Порадувањето на 3D печатењето го промени начинот на кој производителите пристапуваат кон алатките и фикстурите во производството на жица. Наместо да се ослонуваат на традиционални методи, фабриките сега можат да креираат прилагодени алатки точно кога што им се потребни. Овие специјализирани алатки совршено одговараат на захтевите за секоја задача, што ги скратува чекањата и штеди пари врз непотребни трошоци. Стварни примери покажуваат дека компаниите кои преминуваат на компоненти од 3D печатење често завршуваат проекти побрзо отколку претходно. Гледајќи напред, има доволно простор за раст во оваа област. Производителите на жица веќе експериментираат со нови форми и конфигурации кои биле неможливи со постарите техники. Иако сè уште се развива, технологијата на 3D печатење носи голем потенцијал за трансформирање не само на поединечни делови, туку и на целокупните производни процеси во индустријата.

Разбирање на усуканата жица и нејзината улога во енергетски ефтиното осветлување

Што е усукана жица и зошто се користи за кола на струја за осветлување

Усуканата жица всушност претставува повеќе мали бакарни жици усукани заедно, што ја прави многу флексибилна и погодна за современите системи за осветлување. Начинот на кој се подредени овие жици го намалува напонот кога се свиткуваат околу агли, така што електричарите можат полесно да ги поставуваат низ ѕидови, цевки и на тесни или непрактични места каде што обичните жици би се оштетиле. За домови и бизниси кои сакаат да заштедат енергија, овој тип жица истакнува бидејќи поинаку поднесува вибрации, не се пука при промени на температурата и останува посилна и посигурна дури и по неколку прилагодувања на светилките со текот на времето. Тоа значи помалку проблеми со прекинување на контактот или трепкање на светлината.

Разлики помеѓу цврста и усукана жица во нисконапонски системи за осветлување

• Тврдо жиче : Најдобро за постојани, статични инсталации поради неговата крутина и малку пониска електрична отпорност. Сепак, склон е кон метална замор при движење или повторливо свиткување.
• Жица со наклон : Нуди преванска флексибилност со 30–40% поголема толеранција на радиусот на свиткување, со што се минимизира можноста за полом на внатрешните жици со текот на времето.

Иако цврстата жица може да има пониска почетна цена, витката жица ги намалува трошоците за работа и одржување во динамични светлосни поставки каде што се менуваат или надградуваат светилките.

Како флексибилноста на жиците влијае на ефикасноста при инсталацијата и долгорочната поуздивост

Користењето на виткани жици го прави инсталирањето поубаво и посигурно воопшто. Електричарите кои работат на ретро-инсталации често завршуваат работата околу 20 отсто побрзо, бидејќи жиците се полесни за работа и завиткување околу непрактичните кутии за врски или трактови со кои се среќаваат редовно. Кога струјата тече низ повеќе жици наместо низ една цврста, таа се распрснува подобро, што значи помалку точки со висока температура. Тоа е многу важно во места каде што луѓето постојано одат, како што се канцеларии и продавници. Тоа што овие жици распределуваат товарот рамномерно исто така помага да се заштити и деликатната опрема. Регулаторите на светлина и оние фенски контролери за паметна осветленост траат подолго бидејќи не се изложени на одеднапредни температурни промени кои ги трошат со текот на времето. Без оваа заштита, овие компоненти би се расипале многу порано од очекуваното.

Клучни електрични и еколошки фактори при димензионирање на виткани жици

Потреби за струјно оптоварување врз основа на LED и CFL осветлителни тела

Лед светлините денес користат околу 40 отсто помалку електрична енергија во споредба со старите ЦФЛ сијалици, според тоа што го извести Министерството за енергетика во 2023 година. Бидејќи тие користат многу помалку енергија, електричарите всушност можат да користат потенки жици за инсталациите. Повеќето луѓе се решаваат на нешто помеѓу 18 и 14 AWG кога работат на овие видови проекти. Но, почекајте, има и недостаток со ЦФЛ-ите. Кога се работи со кола кои сè уште работат со нив, техничарите мора да го намалат капацитетот за околу 20%. Зошто? Па, ЦФЛ-ите создаваат различни видови електричен шум, а нивните внатрешни компоненти не се толку ефикасни колку што би сакале. Ова станува многу важно прашање кога се прават надградби на постари згради каде што луѓето просто сакаат да ги заменат светлините без да ги преуредуваат сите жици од почеток.

Размислувања за пад на напон во кола со енергетски ефикасни светилки од 12V и 24V

Според Националниот електричен код или NEC, како што е познат кратко, падот на напон треба да остане под 3 проценти кога се работи со оние инсталации со низок напон. Да го разгледаме следниот пример од секојдневието: нека имаме 24 волтова LED кола која влече 5 ампера низ кабел долг 50 стапки. Ако некој користи жица со дебелина 14 gauge, ќе има загуба од околу 1,2 волти. Но, ако се користи жица со дебелина 16 gauge, загубата од напон ќе биде значително поголема, односно 2,8 волти. Таа разлика може сериозно да влијае на работата на светилките. Уште една важна забелешка е дека витоперите од мед имаат околу 15 проценти помал отпор при 60 херци во споредба со неразгранетите жици. Тоа прави значајна разлика во ефикасноста, што е особено важно кај димливи 12-волтови системи каде што секој волт има значење.

Температура на околината, ефект на врвчење и топлинска стабилност под континуитетен товар

Кога ќе погледнеме во Таблица 310.16 од NEC изданието од 2023 година, забележуваме дека 16 AWG виткана жица губи околу 23% од нејзината амперажна способност кога ќе се изложи на околински температури над 40 степени Целзиусови. Ситуацијата се влошува кога оваа жица е врзана заедно со уште три или повеќе други струјни водичи, каде што амперажната способност паѓа за околу 30%. Некои од последните истражувања со термално сликање исто така покажаа нешто интересно. Витканите жични врвови обично имаат околу 10 до 15 степени пониска температура во однос на нивните аналогни верзии со цврста јадро, особено во продолжени периоди со непрекинат товар од 6 часа. Оваа температурна разлика значително ја продлабочува трајноста на изолационите материјали, како и ги задоволува построгите барања за противпожарна безбедност во градежните кодови низ различни региони.

Табела на виткани жици: Конверзија од AWG во метрички единици и струјни карактеристики

Комплетна табела на виткани жици (AWG и mm²) за осветлување на кола

Одбирањето на правилната големина на жицата значи да се комбинираат мерките во американски жицени калибри (AWG) со нивните метрички еквиваленти во квадратни милиметри. За енергетски ефективни осветлителни системи, обично се користи жица од 18 AWG со околу 0,823 mm² за помалите LED ленти, па сè до 12 AWG која изнесува околу 3,31 mm² за поголеми комерцијални инсталации. Според некои недавни студии од минатата година, жица од 14 AWG со приближно 2,08 mm² е погодна за стандардни 15 амперни осветлителни струјни кола во домовите, без да предизвиква значајни загуби на напон.

Електрична струја (Ампери) според жицениот калибар и попречниот пресек

Колку струја може да носи еден проводник всушност зависи од два главни фактори: дебелината на проводникот (калибар) и од што е направен. Земете за пример витопер завит бакарен проводник. Кога е класифициран за работа на 60 степени Целзиусови, големина од 16 AWG ќе може непрекинато да носи околу 10 ампери, додека пак при големина од 12 AWG капацитетот се удвојува на околу 20 ампери. Нешто што е важно да се запомни е дека Националниот електричен кодекс од 2020 година препорачува намалување на овој капацитет за околу 15% кога повеќе проводници се групирани заедно во термичка изолација. Ова особено е важно кај денешните инсталации со ЛЕД осветлување каде што е честа пракса повеќе кола да се водат низ заеднички канали, па со тоа правилниот пресметување на намалените капацитети е сосема неопходна за безбедна електрична работа.

Претворање на AWG во метрички (мм²) и меѓународни стандарди за големина на кабли

При конвертирање на мерки од AWG во метрички единици, математичката формула е следнава: квадратни милиметри се добиваат со приближно 0,012668 помножено со 92 на степен ((36 минус AWG) поделено со 19,5). Но, никој не сака да ја пресметува оваа формула рачно цел ден. Затоа, меѓународни стандарди како што е IEC 60228 ја поедноставиле работата со веќе дефинирани стандардни големини. Повеќето европски инсталации за осветлување често користат кабли со номинална површина од 1,5 квадратни милиметри, што е приближно еднакво на 16 AWG, или побрзите 2,5 квадратни милиметри кои одговараат на околу 13 AWG според американските мерки. Сепак, пред да започнете со кој било електричен проект, секогаш проверете што локалните прописи велијат за електрични инсталации. Капацитетот на носење на струја може доста да варира помеѓу американските UL стандарди и европските IEC спецификации, дури и кога станува збор за жици со исти физички димензии.

Избор на соодветен витопер завиткан проводник за домашни и комерцијални осветлителни апликации

Прилагодување на типовите на жици со повеќе жила на системите за осветлување во затворени, отворени и реконструктирани простории

Изборот на соодветна жица со повеќе жила прави голема разлика во тоа колку добро ќе функционира во различни услови. За внатрешни работи како оние рецесивни LED светла кои се повсекаде денес, повеќето луѓе користат жица од 18 до 16 AWG обвиткана во флексибилна PVC изолација. Тоа одлично функционира во оние тесни спојни кутии каде што просторот е ограничен. Но, кога станува збор за осветлување на патеки надвор, работите се попаметни. Изолацијата мора да биде отпорна на UV зрачење, а медните жили треба да бидат лемени за да се спречи корозија. Повеќето луѓе остануваат со 14 AWG за било која 24V линија подолга од околу 50 стапки. И не смее да се заборават реконструкциите. Овие стари системи наистина ја ценат жицата со висока температура на отпорност која може да издржи до 90 степени Целзиусови без да ја изгуби флексибилноста. Оваа врста жица подобро одолува на топлинскиот стрес внатре во оние постари цевки во споредба со обичните опции.

Материјали за изолација: PVC против XLPE за трајност и енергетска ефикасност

Изборот на изолација влијае врз трајноста и ефикасноста на системот:

• PVC (Поливинил хлорид) : Стандардна опција со номинално напонско од 600V и просечен губиток на диелектрик од 5,8% (Фондација за електрична безбедност, 2023).
• XLPE (Крос-линк полиетилен) : Нуди преванска топлинска стабилност (до 135°C) и ги намалува струите на цурење за 38% во однос на PVC во групирани конфигурации, со што се подобрува енергетската ефикасност во густи инсталации.

Студија на случај: Оптимизација на скрути жици во проект за ретрофит со LED осветлување

При ретрофитирање на голема канцеларска површина од 50.000 квадратни стапки, замената на жицата со цврста жила од 12 AWG со 10 AWG виткана жица од бакар во главните дистрибутивни табли направи значајна разлика. Падот на напонот низ тие кола од 200 метри значително се намали, од околу 8,2% на само 2,1%. Екипите за инсталација забележаа и нешто друго – тие можеа да влечат кабли низ EMT цевките околу 23% побрзо кога работеле со виткани проводници. И не смее да се заборави влијанието врз финансиската состојба. Оваа надградба на жиците всушност помогна да се намали годишната потрошувачка на енергија за околу 4,7% само со намалување на онези досадни губици во линиите. Овие подобрувања се точно оние што Министерството за енергетика ги истакна во нивните насоки за ретрофитирање со LED осветлување од 2022 година, иако повеќето електричари веќе знаат дека ова функционира на пракса доста пред да го видат тоа на хартија.

Корачно пресметување на големината на каблите за енергетски ефикасни кола за осветлување

Методологија за пресметување на оптималната големина на витканата жица

Правилниот избор на големината на жицата започнува со разгледување на три главни фактори: колку струја тече низ колото, кој пад на напон е прифатлив и кои температури очекуваме во текот на работа. За да ја пресметаме струјата на товар, едноставно ја делиме вкупната моќност на сите уреди со напонот на системот. Да речеме дека имаме 100 вати на 12 волти, што ни дава околу 8,3 ампера. При изборот на големина на жицата, секогаш изберете нешто од табелите на NEC што може да однесе најмалку 125% од овој број. Овој дополнителен резервен капацитет помага да се избегне прегревање кога колата работат непрекинато долг период. Работите се прават посложени во погреите околини. Ако температурите се искачат над 30 степени Целзиусови, мора да ги коригираме нашите пресметки користејќи ги оние фактори за термичко намалување наведени во најновиот NFPA 70 код. Правилото е дека секој 10 степени зголемување го намалува безбедниот капацитет за носење на струја некаде помеѓу 15 до 20 проценти.

Формула за пад на напон и примена во системи со низок напон (12V/24V) LED

Одржувањето на падот на напон под 3% (0,36V за системи од 12V) е критично за перформансите и трајноста на LED. Користете ја стандардната формула:

Voltage Drop (%) = (2 × Length (m) × Current (A) × Resistance (Ω/km)) / (Voltage × 1000)

Пониското отпорување на ефектот на кожа кај витоперите жици од бакар го прави 18–22% поефикасни од цврстата жица во 24V системи над 15 метри (NEMA TS-2022). Кога падот на напон ќе надмине 2,5%, користењето на поголем калибар ја зачувува излезната светлина, бидејќи секој губиток од 0,1V ја намалува осветленоста за 4–6%.

Пример за пресметка: Круг од 50 метри што напојува 10 × 10W LED уреди

1. Вкупно оптоварување: 10 уреди × 10W = 100W
2. Струја во системот: 100W / 12V = 8,33A
3. Дозволен пад на напон: 12V × 3% = 0,36V
4. Максимална отпорност по метар:
   0.36V / (2 × 50m × 8.33A) = 0.000432 Ω/m

14 AWG вито жице (2,08 mm²) има отпор од 0,00328 Ω/m — премногу висок за оваа линија. Со надградба на 12 AWG (3,31 mm², 0,00208 Ω/m) се намалува падот на напон за 2,1% (0,25 V), со цел да се одржи целосна осветленост. Со правилниот избор на кабли се намалува губитокот на енергија за 9–12% во споредба со помали кабли.

Оваа табела го покажува како зголемувањето на дебелината на жицата го зголемува максималното растојание на струјниот круг, при што се почитуваат стандартите за безбедност и ефикасност на NEC.

Често Поставувани Прашања (ЧПП)

Кои се главните предности на витата жица во однос на цврстата жица кај струјни кругови за осветлување?

Усуканата жица нуди флексибилност, намален ризик од лом на жиците, подобро отстранување на вибрациите и отпорност на температурни промени, што ја прави идеална за динамични светлосни инсталации.

Зошто усуканата жица е посакувана за енергетски ефикасни светлосни системи како што се ЛЕД системите?

Усуканата жица со подобра ефикасност ја носи пониската електрична товар, рамномерно го распределува струјата за да се избегнат точки со висока температура и го намалува падот на напон, со што се подобрува енергетската ефикасност.

Како усуканата жица влијае на брзината на инсталација и трајноста на опремата?

Нејзината флексибилност го забрзува процесот на инсталација и ја штити опремата како што се прекинувачите за затемнување од температурни флуктуации, со што се продлабува нејзиниот работен век.

Кои фактори треба да се земат предвид при одредување на големината на усуканата жица?

Размислете за товарот на струја, падот на напон, амбиентната температура и дали жицата ќе биде поврзана со други кабли при одредување на соодветната големина.

Како влијаат изолационите материјали врз ефективноста на усуканата жица?

Материјали како PVC нудат користи во однос на цената, додека XLPE осигурува превансна термичка стабилност и ја намалува струјата на цурење, што е критично за енергетски ефикасни поставки.
