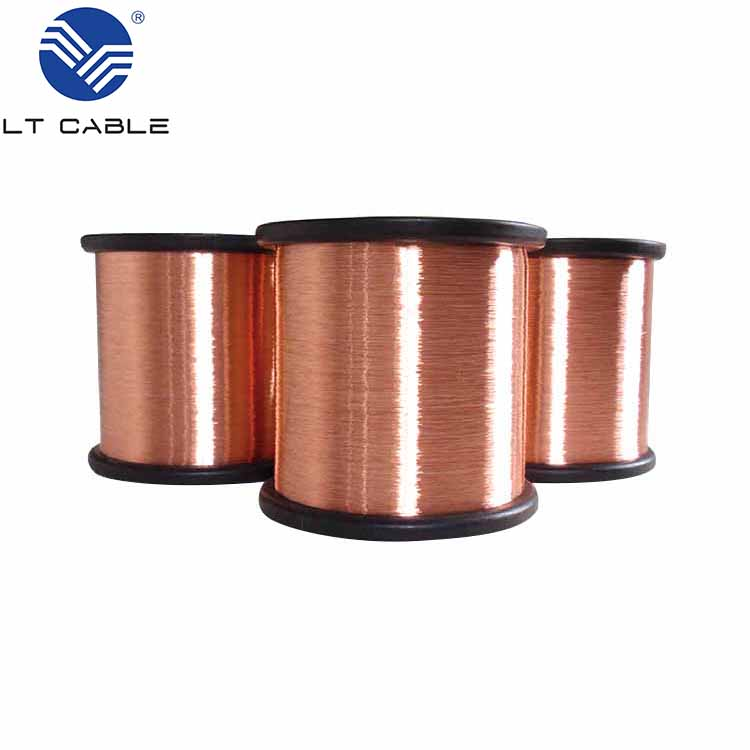

CCS-draadkwaliteitstests: koperhechting, trek- en buigtest

Wat is CCS-draad en hoe verschilt deze van standaardbedrading?

Kernconstructie en spanning\/stroomwaarderingen voor CCS-toepassingen

CCS (Copper Clad Steel)-draad is een bimetaalgeleider die wordt gevormd door een koperlaag metallurgisch te verbinden met een kern van koolstofarm staal. De meeste CCS-geleiders die zijn ontworpen voor elektrische toepassingen bereiken een geleidingsvermogen van 40 % IACS (International Annealed Copper Standard). Voor gelijkstroomkringen is de gecombineerde weerstand doorgaans 15–30 % hoger dan die van massief koper met dezelfde diameter—afhankelijk van de dikte van de koperlaag—terwijl bij wisselstroom met hoge frequentie het ‘skin effect’ de stroom concentreert in de buitenste koperlaag, waardoor de prestaties bijna gelijkwaardig zijn aan die van zuiver koper. De spanningsspecificaties worden bepaald door het isolatiesysteem (bijv. vernet polyethyleen of siliconen) en bedragen veelal maximaal 600 V of 1 kV. De continu-stroomcapaciteit volgt standaardampèretabellen op basis van de doorsnede van de geleider en de toegestane temperatuurstijging. Mechanisch gezien onderscheidt CCS zich: de treksterkte varieert van 550–700 MPa—ongeveer driemaal zo hoog als die van zuiver koper (210–250 MPa, volgens tests van Material Science Review)—en de buigduurzaamheid is onder ASTM B470-buigtests driemaal hoger dan die van koper.

Belangrijkste verschillen tussen CCS-kabels en traditionele automotive- of stroomkabels

Traditionele automobielkabels gebruiken gevlochten zuiver koper, wat uitstekende basale geleidbaarheid biedt, maar beperkte treksterkte en een hoger gewicht heeft. CCS keert deze afweging om: de stalen kern vermindert het gewicht met ongeveer 30% ten opzichte van een equivalente massieve koperen geleider, vereenvoudigt de installatie bij lange trajecten en weerstaat rek 40% beter onder belasting. Aftakkingen met een kleine boogstraal, die risico lopen om koper te breken, worden betrouwbaar verwerkt, en de superieure buigleven duur is bijzonder waardevol in omgevingen met hoge trillingen, zoals EV-bordladestations en DC-snellaadkasten. Elektrisch gezien moet de bescheiden toename van 15–30% in gelijkstroomweerstand worden meegenomen bij het dimensioneren van kabels voor hoogvermogensapplicaties (bijv. 150 kW of 350 kW) om oververhitting te voorkomen; echter vaak rechtvaardigen mechanische robuustheid en lagere materiaalkosten een vergroting met één maat. In tegenstelling thereto vereisen zuiver-koperen kabels meer frequente steunpunten en versterking bij dynamische of zware installaties—waardoor CCS een evenwichtige oplossing vormt voor industriële en EV-laadtoepassingen waar duurzaamheid, gewichtsbesparing en aanvaardbare geleidbaarheid samenkomen.

Kritieke toepassingen van CCS-draad in de oplaadinfrastructuur voor elektrische voertuigen

CCS-draad vormt de basis van de hoogvermogensconnectiviteit voor elektrische voertuigen en is ontworpen om zowel AC- als DC-opladen te ondersteunen binnen één geïntegreerd systeem. Het ontwerp beïnvloedt direct de oplaadsnelheid, veiligheid en langetermijnbetrouwbaarheid in zowel openbare als particuliere infrastructuur.

Integratie in Combined Charging System (CCS)-connectoren en -kabels

CCS-connectoren—die in 2024 een aandeel van 34,6% hadden in de wereldwijde markt voor EV-batterijconnectoren—combineren traditionele AC-pinnen met twee speciale DC-voedingscontacten, waardoor één poort zowel Level-2-opladen thuis als ultrasnel DC-opladen tot 350 kW ondersteunt. De interne bedrading moet bestand zijn tegen herhaald buigen, grote temperatuurschommelingen en hoge stromen zonder kwaliteitsverlies. Gespecialiseerde kruisgevulde polyethyleen (XLPE)-isolatie en fijn gegrepen geleiders bieden een evenwicht tussen flexibiliteit en thermische weerstand. Geïntegreerde afscherming en nauwkeurige draaddiktekeuze (vaak 4 AWG tot 2/0 AWG voor DC-pad) voorkomen elektromagnetische interferentie en resistieve verwarming, wat stabiele communicatieprotocollen en betrouwbare stroomlevering waarborgt gedurende duizenden keer aansluiten en loskoppelen.

Rol bij DC-sneloplaadstations en ingebouwde opladers

Bij DC-snelopladinginstallaties voert de CCS-kabel continue stromen van 300–500 A vanaf het stroomkastje naar het voertuig—vaak via vloeistofgekoelde kabels die warmteopbouw tegengaan. Hierdoor kan een 350 kW-oplaadstation een EV-accu van 10% tot 80% opladen in minder dan 30 minuten. De kabel omzeilt de ingebouwde oplaadunit volledig en voert gelijkstroom rechtstreeks naar de aandrijfaccu via de CCS-ingang. Automobilisten eisen daarom dat de ingebouwde bedrading—van ingang tot batterijcontactoren—voldoet aan dezelfde extreme specificaties: hoge buigleven, vlammevertragend volgens UL 62 en isolatieweerstand tegen thermische ontlading. Het resultaat is een naadloze keten van componenten die veiligheid en prestaties behoudt, zelfs bij piekbelasting en continu bedrijf op openbare laadstations.

Belangrijke technische specificaties en nalevingsnormen voor CCS-kabels

Certificatievereisten volgens UL 62, ISO 6722‑2 en EN 50620

CCS-kabels moeten voldoen aan een beperkte reeks internationale normen om elektrische veiligheid en mechanische duurzaamheid in EV-laadsystemen te garanderen. UL 62 regelt de constructie van flexibele snoeren en kabels, inclusief minimale isolatiedikte en temperatuurklasse. ISO 6722‑2 specificeert slijtvastheid, spanningsklassen (60 V en 600 V) en langdurig verouderingsgedrag voor eendraads automotive-kabels. EN 50620 definieert testprocedures voor laadkabels tot 1.000 V wisselstroom en 1.500 V gelijkstroom, met als vereiste dat de geleiderverbindingen hun integriteit behouden en bestand zijn tegen de opgelegde spanning. Het naleven van deze certificeringen bevestigt betrouwbare prestaties onder de mechanische en elektrische belastingen die typisch zijn voor snelladecycli.

Thermische prestaties, buigleven, en vlammevertragende eigenschappen onder zware belasting

Bij continue werking onder hoge stroom belast CCS-kabels op isolatiesystemen die hun diëlektrische sterkte behouden over een breed temperatuurbereik. Gecertificeerde kabels ondersteunen doorgaans continue bedrijf van –40 °C tot +85 °C, met tijdelijke piektemperaturen boven de 105 °C bij gebruik van vernet polyethyleen (XLPE) of siliconenverbindingen. Deze materialen bieden ook uitstekende vlammevertragende eigenschappen en voldoen meestal aan de verticale vlamtesten UL VW-1 of IEC 60332-1-2. De buigleven is eveneens cruciaal: gekwalificeerde ontwerpen weerstaan meer dan 10.000 buigcycli bij kleine buigradii zonder scheuren of weerstandsveranderingen. De hoge treksterkte van de stalen kern maakt een dunner draadprofiel mogelijk terwijl de geleidingscapaciteit behouden blijft—waardoor de I²R-verwarming tijdens laden met 350 kW wordt verminderd en de levensduur in dynamische installaties wordt verlengd.

Hoe de juiste CCS-kabel te kiezen voor uw zakelijke toepassing

Het selecteren van de juiste CCS-kabel betekent dat de kabelspecificaties worden afgestemd op de oplaadvermogenseisen, terwijl tegelijkertijd de kwaliteit van de leverancier wordt gecontroleerd. Een gestructureerde aanpak voorkomt kostbare ongelijkheden in infrastructuur voor snellaadoplossingen voor elektrische voertuigen.

Afstemming van doorsnede, isolatietype en afscherming op oplaadvermogniveaus (bijv. 150 kW versus 350 kW)

Een hoger laadvermogen vereist grotere geleiderdoorsneden om de stroom te beheren zonder overmatige spanningsval of warmteontwikkeling. Een 150 kW-systeem gebruikt vaak een doorsnede van ongeveer 95 mm², terwijl een 350 kW-systeem mogelijk 120 mm² of meer vereist—met koelkabels op basis van vloeistof die noodzakelijk worden om veilige bedrijfstemperaturen te handhaven. De isolatie moet bestand zijn tegen verhoogde spanningen (meestal 1 kV of hoger) en zware omgevingsomstandigheden; siliconen of verknoopt polyethyleen zijn veelgebruikte materialen. Afscherming wordt bij hoger vermogen kritisch om elektromagnetische interferentie te onderdrukken en communicatielijnen tussen voertuig en laadstation te beschermen. Het combineren van draaddoorsnede, isolatieklasse en afschermingsprestaties met het gewenste vermogelevel waarborgt duurzaamheid en naleving van prestatienormen.

Checklist voor leverancierskwalificatie: Traceerbaarheid, RoHS/REACH-conformiteit en goedkeuring door OEM

Een grondige evaluatie van leveranciers vermindert het risico op storingen in gebruik en regelgevende problemen. Belangrijke controlepunten zijn:

• Volledige traceerbaarheid op batchniveau voor grondstoffen en afgewerkte kabels
• RoHS- en REACH-conformiteit gedocumenteerd via testrapporten van externe partijen
• Goedkeuringen van OEM’s (bijv. IATF 16949-certificering) en referenties van grote EVSE-fabrikanten
• Eigen testmogelijkheden voor geleidingsvermogen, isolatieweerstand en brandwerendheid
• Levering van gecertificeerde dimensionele en elektrische datasheets bij elke zending

Het controleren van deze punten vóór het sluiten van een contract garandeert dat de CCS-draad aan zowel de technische als de milieueisen van moderne DC-snellaadoplossingen voldoet.

Veelgestelde vragen

Waaruit bestaat CCS-draad?

CCS-draad bestaat uit een kern van koolstofarm staal die metallurgisch is gebonden met een koperlaag, waardoor een bimetaalgeleider ontstaat die een evenwicht biedt tussen geleidingsvermogen en mechanische sterkte.

Hoe presteert CCS-draad elektrisch vergeleken met zuiver koper?

Voor gelijkstroomcircuits vertoont CCS-draad 15–30% hogere weerstand dan zuiver koper. Bij wisselstroom met hoge frequentie leidt het ‘skin effect’ echter tot prestaties die bijna gelijkwaardig zijn aan die van zuiver koper.

Wat zijn de belangrijkste toepassingen van CCS-draad in oplaadsystemen voor elektrische voertuigen?

CCS-draad wordt gebruikt in oplaadsystemen voor elektrische voertuigen, zoals connectoren, ingebouwde opladers en gelijkstroom-snelopladers. De draad waarborgt veiligheid en prestaties onder zware belasting, terwijl hij hoogvermogenslevering tot 350 kW ondersteunt.

Aan welke normen moet CCS-draad voldoen om veilig te kunnen worden gebruikt in elektrische voertuigen?

CCS-draad moet voldoen aan de normen UL 62, ISO 6722-2 en EN 50620 om elektrische veiligheid, mechanische duurzaamheid en brandvertragende eigenschappen in systemen voor elektrische voertuigen te garanderen.

Hoe kies ik de juiste CCS-draad voor mijn oplaadtoepassing voor elektrische voertuigen?

De keuze omvat het afstemmen van kabelspecificaties, zoals doorsnede, isolatietype en afscherming, op de stroomvermogenseisen van het systeem, terwijl de kwaliteit van de leverancier en naleving van certificeringen worden gecontroleerd.
