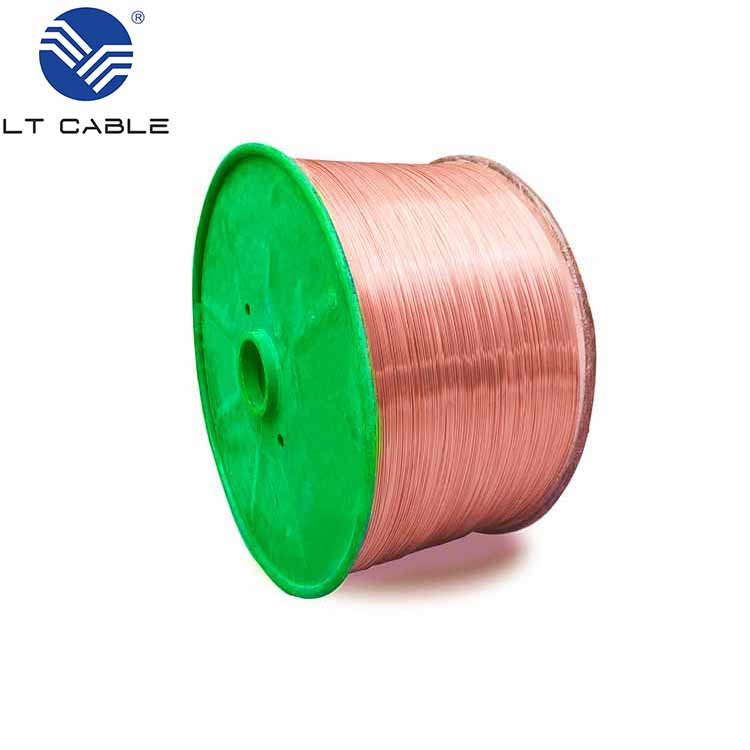

Solderbaarheid van geplateerde CCA-draad: tips voor betere verbindingen

Waarom TCCA-draad unieke uitdagingen voor soldeerbaarheid oplegt

De bimetalen interface: hoe een aluminiumkern en een tincoating natmaakbarrières vormen

De kernuitdaging bij geplateerd koper-gekleurd aluminium (TCCA)-draad ligt in zijn fundamentele structuur: een zeer reactieve aluminiumkern, een koperinterlaag en een buitenste tinlaag. Dit is geen enkel metaal, maar een composiet van drie materialen, elk met eigen thermische en electrochemische eigenschappen. De belangrijkste natmaakbarrière is galvanisch: zodra de tinlaag beschadigd raakt—zelfs microscopisch—worden de onderliggende koper- en aluminiumlagen tegelijkertijd blootgesteld aan elke elektrolyt, inclusief vloeibare flux of atmosferische vochtigheid. Het aanzienlijke verschil in anodische index creëert onmiddellijk een galvanische cel, waardoor de aluminiumkern snel oxideert. Deze oxide-laag vormt zich binnen milliseconden, is chemisch stabiel en elektrisch isolerend, en verhindert fysiek dat vloeibare soldeersel een echte metallurgische binding met het basismateriaal vormt. Bovendien veroorzaakt het verschil in uitzettingscoëfficiënt—aluminium 23,1 µm/m-°C versus koper 16,5 µm/m-°C—mechanische spanning aan de Cu–Al-grens tijdens verwarming. Herhaalde thermische cycli kunnen microscheurtjes in de koperbekleding veroorzaken, waardoor meer aluminiumoppervlak wordt blootgesteld aan oxidatie en de langdurige verbindingintegriteit al vóór het solderen wordt aangetast.

Tincoatingdefecten en oxidatie: oorzaken van slechte initiële hechting in TCCA

Slechte initiële hechting wordt vaak van tevoren bepaald door de toestand van de tinlaag zelf. Een niet-eenheidige, te dunne of poreuze tinstrook—vaak het gevolg van ongelijkmatige productie—laat zuurstof doordringen en de onderliggende koperinterlaag oxideren, waardoor een koper-tin intermetaalverbinding ontstaat die weerstand biedt tegen bevochtiging. Ook het tinoppervlak is gevoelig voor directe oxidatie, waarbij een stabiele SnO₂-laag ontstaat die als fysieke barrière fungeert. In tegenstelling tot koperoxide, dat door veel milde fluxen kan worden gereduceerd, vereist dikke tinoxide aanzienlijk agressievere chemie. Daar komt bij dat aluminium een 55–60% hogere weerstand heeft dan koper, wat leidt tot meer lokale warmteontwikkeling—vooral op corrosieplaatsen—en daardoor snellere tinoxidatie en verslechtering van het oppervlak’s vermogen om soldeer op te nemen. Zoals bevestigd in industriële foutanalyse, is dergelijke interfaciale oxidatie een van de belangrijkste oorzaken van verbindingverlies, wat onderstreept dat onberispelijke, gebrekkenvrije coatings essentieel zijn voor betrouwbare initiële soldeervaardigheid.

Optimalisatie van warmtetoevoer en thermische profielen voor TCCA

Voorkomen van beschadiging van de aluminiumkern terwijl volledige tinherstelling wordt gewaarborgd

Het lage smeltpunt van tin (232 °C) leidt tot een nauw procesvenster voor TCCA: aluminium wordt zacht boven 300 °C en kan vroegtijdig smeltende eutectica vormen bij oververhitting. Een gecontroleerde opwarmingsnelheid van 2–3 °C per seconde voorkomt thermische schokken, terwijl de tincoating volledig herstelt bij 240–250 °C. Voorverwarming van de assemblage tot 150–180 °C gedurende 60–90 seconden verwijdert vluchtige stoffen en equaliseert de temperatuur over de draaddoorsnede, waardoor lokale oververhitting aan de verbindingsspleet wordt geminimaliseerd. Het handhaven van een piektemperatuur onder 260 °C gedurende maximaal 30 seconden zorgt voor consistente tinbevochtiging zonder de integriteit van de aluminiumkern te compromitteren of ontlaagging te veroorzaken.

Tijd-temperatuurbalans: voorkomen van intermetallische verslechtering in Sn–Al/Cu-grensvlakken

Te lange verblijftijd boven 230 °C versnelt de vorming van brosse intermetallische verbindingen (IMC’s) — met name Al₂Cu en Cu₆Sn₅ — aan de Sn–Al/Cu-grensvlakken, waardoor de verbindingsterkte in thermische cyclustests tot 40 % kan afnemen (IPC-9701A, 2022). Het beperken van de tijd boven het smeltpunt (TAL) tot 45–60 seconden houdt de IMC-dikte onder de 2 µm en behoudt de rekbaarheid. Een snelle koelsnelheid van 4–6 °C per seconde na het solderen onderdrukt verdere IMC-vorming en fixeert een fijnkorrelige microstructuur, wat de vermoeiingsweerstand met 30 % verbetert ten opzichte van langzaam gekoelde verbindingen. Thermokoppelprofielen rechtstreeks aan het TCCA-verbindingsoppervlak blijven essentieel om te verifiëren dat de temperatuur gedurende de doeltijd binnen het bereik van 230–250 °C wordt gehandhaafd.

Selectie van flux en soldeerlegering voor consistente TCCA-verbindingvorming

Het bereiken van een betrouwbare soldeerverbinding op TCCA-draad vereist een nauwkeurige afstemming tussen de fluxchemie en de soldeerlegering. De natuurlijke aluminiumoxide-laag onder de tincoating vormt een aanhoudende bevochtigingsbarrière—waardoor fluxen nodig zijn die agressief oxide kunnen verwijderen zonder corrosieve reststoffen achter te laten die de aluminiumkern in de loop van de tijd aantasten.

Hoogactieve, laagcorrosieve fluxen ontworpen voor het breken van Al-oxide op TCCA

Conventionele, op kolofonium gebaseerde fluxen kunnen doorgaans niet doordringen in de hardnekkige aluminiumoxidefilm die bijna onmiddellijk ontstaat op blootgestelde TCCA-oppervlakken. Gespecialiseerde, halide-geactiveerde fluxen—gevalideerd in een laboratoriumtest voor materialen uit 2023—verbeterden de bevochtigingssnelheid met 40% ten opzichte van standaard ‘no-clean’-formuleringen, terwijl ze tegelijkertijd voldeden aan de corrosiegrenswaarden van IPC J-STD-004. De ideale flux activeert krachtig tussen 150 en 200 °C met een korte verblijftijd, zodat oxideafbraak optreedt voordat het soldeer vaststolt. Na het solderen moeten residuen niet-leidend en niet-hygroscopisch zijn om galvanische corrosie tussen koper- en aluminiumlagen te voorkomen. Synthetisch geformuleerde organische-zuurfluxen met gepatenteerde remmers vormen momenteel de industrievoorkeur voor een evenwicht tussen hoge oxide-doordringingskracht en langdurige verbindingintegriteit.

Loodvrije versus eutectische legeringen: SAC305, SN100C en 63/37 tin-loodprestaties op TCCA

De keuze van het soldeermateriaal beïnvloedt direct de verbindingsterkte en de weerstand tegen intermetallische groei. De eutectische 63/37 tin-loodlegering levert consistent de beste bevochtiging op TCCA, wat in een industriebenchmark uit 2022 resulteerde in een verbetingsgraad van 95% na thermische cycli—maar het loodgehalte beperkt het gebruik ervan in veel toepassingen. SAC305 (Sn-3,0Ag-0,5Cu) biedt een loodvrije alternatief dat nauwkeurige temperatuurregeling vereist: een piektemperatuur van 240–245 °C met een tijd boven het smeltpunt (TAL) van 45–60 seconden voorkomt overmatige vorming van Al–Cu-intermetallische verbindingen die de verbinding broos maken. SN100C (Sn-0,7Cu-0,05Ni) is een goedkoper, loodvrij alternatief met een smaller smeltbereik, waardoor het risico op oververhitting van de aluminiumkern afneemt. In combinatie met een compatibele, hoogactieve flux bereikt SN100C 80% van de treksterkte van een 63/37-verbinding op TCCA—waardoor het geschikt is voor minder kritieke aansluitingen.

Aanbevolen procedures voor het verifiëren en handhaven van de betrouwbaarheid van TCCA-soldeerverbindingen

Het waarborgen van de langetermijnbetrouwbaarheid van TCCA-draadsoldeerverbindingen vereist een veelzijdige verificatiestrategie die verder gaat dan basis-elektrische continuïteitstests. Omdat de bimetalen interface verborgen gebreken kan bevatten—zoals slechte bevochtiging of overmatige intermetallische groei—is een combinatie van visuele inspectie, röntgeninspectie en destructieve analyse essentieel. Visuele inspectie volgens de IPC-A-610-criteria identificeert oppervlakkige problemen zoals koude verbindingen of onvoldoende soldeer, maar kan de interne verbindingkwaliteit aan de aluminiumkerninterface niet beoordelen. Voor verborgen verbindingen—zoals terminals of connectoren—is geautomatiseerde röntgeninspectie (AXI) cruciaal om luchtkamers, onvolledige instorting en uitlijningsproblemen op te sporen die verband houden met vroege storingen in gebruik. Een studie uit 2023 naar hoogbetrouwbare assemblages toonde aan dat AXI het aantal verborgen verbindinggebreken met meer dan 40% verminderde ten opzichte van visuele inspectie alleen. Om de procescapaciteit te valideren, wordt door middel van doorsnijding van steekproefverbindingen uit elke productiebatch de dikte van de intermetallische laag in kaart gebracht en wordt bevestigd dat de tin volledig is hergesmolten zonder schade aan de aluminiumkern. Procescontrole moet real-time registratie van thermische profielen per batch omvatten en, indien van toepassing, Soldeerpasta-inspectie (SPI). Het toepassen van een data-gestuurde PDCA-cyclus (Plan-Do-Check-Act) helpt de eerste-doorloopopbrengst boven de 99% te handhaven, zoals aangetoond in projecten voor industriële besturingsboards waar strenge inspectieprotocollen en real-time bewaking beslissend bleken. Uiteindelijk integreert een robuust TCCA-verificatieprogramma de vakmanschapsnormen van IPC-A-610 met gerichte AXI en microdoorsnede-analyse—waarbij elke verbinding voldoet aan de mechanische en elektrische eisen van zijn toepassing.

Veelgestelde vragen

Wat is TCCA-draad en waarom is het lastig om te solderen?

TCCA (verstopt koper-gekleurd aluminium) is een samengestelde draad met een aluminium kern, een koper tussenlaag en een buitenste tinlaag. De combinatie van meerdere metalen met verschillende eigenschappen veroorzaakt unieke uitdagingen bij het solderen, waaronder galvanische corrosie en de vorming van oxide-lagen die een goede metallurgische binding belemmeren.

Waarom vertoont de tinlaag op TCCA vaak gebreken?

Gebreken in de tinlaag ontstaan door ongelijkmatige productieprocessen, wat leidt tot een niet-uniforme of poreuze laag. Deze gebreken laten zuurstof doordringen, wat oxidatie en de vorming van intermetallische lagen veroorzaakt die het natmaken door soldeer tegengaan.

Welk thermisch profiel is ideaal voor het solderen van TCCA-draad?

Een ideaal thermisch profiel omvat een voorverwarming tot 150–180 °C gedurende 60–90 seconden en een piektemperatuur van maximaal 240–250 °C gedurende niet langer dan 30 seconden. Dit zorgt voor een juiste tinherstelling zonder oververhitting van de aluminium kern of schade.

Wat zijn de beste fluxen en soldeerlegeringen voor TCCA-draad?

Hoogactieve, weinig corrosieve fluxen die aluminiumoxide afbreken, zijn het meest geschikt voor TCCA. Voor soldeerlegeringen biedt eutectische 63/37 tin-lood betrouwbare prestaties, maar het gebruik ervan is in veel toepassingen beperkt. Loodvrije alternatieven zoals SAC305 en SN100C zijn milieuvriendelijker, maar vereisen nauwkeurige thermische controle voor optimale resultaten.

Hoe kan ik de langetermijnbetrouwbaarheid van TCCA-soldeerverbindingen waarborgen?

Een degelijk verificatieproces dat visuele inspecties, geautomatiseerde röntgeninspectie (AXI) en destructieve analyse zoals doorsnijding omvat, is noodzakelijk. Het bewaken van thermische profielen en het toepassen van een PDCA-cyclus zorgen ook voor consistente kwaliteit en betrouwbaarheid van soldeerverbindingen.
