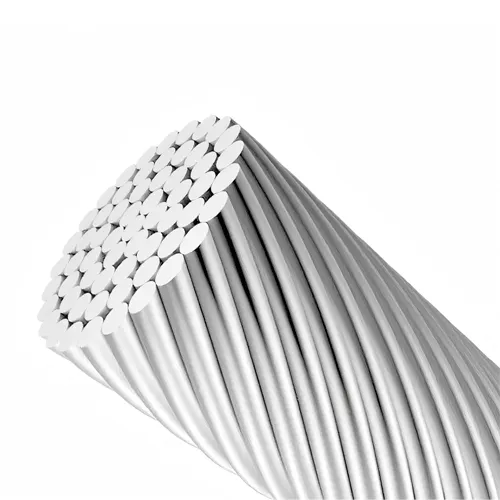

วิธีคำนวณค่าความต้านทานของสายไฟแบบเกลียว CCA (แบบทีละขั้นตอน)

เหตุใดค่าความต้านทานของลวดแบบถักที่ทำจากทองแดงเคลือบอลูมิเนียม (CCA) จึงแตกต่างจากทองแดงบริสุทธิ์หรืออลูมิเนียมบริสุทธิ์

ลวด CCA แบบถัก (Stranded CCA wire) ประกอบด้วยแกนอะลูมิเนียมความบริสุทธิ์สูงหุ้มด้วยชั้นทองแดงบางๆ แม้ว่าการออกแบบนี้จะช่วยลดน้ำหนักและต้นทุน แต่ก็เปลี่ยนสมรรถนะทางไฟฟ้าโดยพื้นฐานเมื่อเปรียบเทียบกับตัวนำทองแดงแบบแข็งหรือตัวนำอะลูมิเนียมบริสุทธิ์ ค่าความต้านทานจำเพาะของแกนอะลูมิเนียมอยู่ที่ประมาณ 0.0282 Ω·mm²/m ที่อุณหภูมิ 20 °C ซึ่งสูงกว่าค่าของทองแดง (0.0175 Ω·mm²/m) ถึงร้อยละ 61 ดังนั้น แม้จะมีชั้นทองแดงหุ้มภายนอก ความต้านทานกระแสตรง (DC resistance) โดยรวมก็ยังสูงกว่าลวดทองแดงบริสุทธิ์ขนาดเดียวกันอย่างมีนัยสำคัญ สำหรับกระแสตรงหรือความถี่ต่ำ กระแสไฟฟ้าไหลผ่านพื้นที่หน้าตัดทั้งหมด จึงทำให้อะลูมิเนียมเป็นตัวกำหนดค่าความต้านทานเป็นหลัก ส่วนชั้นหุ้มทองแดงจะช่วยปรับปรุงสมรรถนะได้เฉพาะที่ความถี่สูง (มากกว่าประมาณ 5 MHz) เท่านั้น เนื่องจากปรากฏการณ์ skin effect ซึ่งทำให้กระแสไฟฟ้ากระจุกตัวอยู่ใกล้ผิวหน้าของตัวนำ นอกจากนี้ การผลิตแบบถักยังก่อให้เกิดช่องว่างอากาศระหว่างเส้นลวด และความต้านทานที่จุดสัมผัสระหว่างเส้นลวดแต่ละเส้น ซึ่งส่งผลให้ความต้านทานที่แท้จริงสูงขึ้นเมื่อเปรียบเทียบกับตัวนำแบบแข็งที่มีขนาดตามชื่อเรียก (nominal size) เท่ากัน ปัจจัยทั้งด้านวัสดุและโครงสร้างเหล่านี้จึงอธิบายได้ว่า ทำไมลวด CCA แบบถักจึงมักมีค่าความต้านทานกระแสตรงสูงกว่าลวดทองแดงบริสุทธิ์ร้อยละ 55–65 และต่ำกว่าลวดอะลูมิเนียมบริสุทธิ์ประมาณร้อยละ 10–15 เมื่อเปรียบเทียบในขนาดที่เท่ากัน

คุณสมบัติทางไฟฟ้าที่สำคัญและค่าความต้านทานจำเพาะสำหรับลวด CCA แบบเกลียว

ช่วงความต้านทานจำเพาะที่มีประสิทธิภาพ (ρ): 0.031–0.035 Ω·mm²/m และการปรับค่าตามมาตรฐาน IACS

ลวด CCA แบบเกลียวไม่มีค่าความต้านทานจำเพาะเท่ากับทองแดงบริสุทธิ์หรืออลูมิเนียมบริสุทธิ์แต่อย่างใด ค่าความต้านทานจำเพาะที่มีประสิทธิภาพของมันอยู่ระหว่างสองค่านี้ โดยทั่วไปแล้ว 0.031 ถึง 0.035 Ω·mm²/m ที่อุณหภูมิ 20 °C —ขึ้นอยู่กับอัตราส่วนปริมาตรของทองแดงต่ออลูมิเนียมในชั้นหุ้ม ช่วงนี้สะท้อนทั้งส่วนที่เกิดจากแกนกลางอลูมิเนียมและผลกระทบจำกัดจากชั้นทองแดงบางๆ ภายใต้สภาวะกระแสตรง (DC) เพื่อการเปรียบเทียบอย่างเป็นมาตรฐาน มาตรฐานทองแดงแอนนีลนานาชาติ (IACS) กำหนดให้ทองแดงบริสุทธิ์มีค่าการนำไฟฟ้าเท่ากับ 100% (ρ = 0.01724 Ω·mm²/m) สายเคเบิลแบบเส้นเกลียวที่ทำจากทองแดงเคลือบอลูมิเนียม (CCA) โดยทั่วไปสามารถบรรลุ 60–65% ของ IACS , ซึ่งหมายความว่าความสามารถในการนำไฟฟ้าต่ำกว่าทองแดงไม่ถึงสองในสามเท่า ผู้ออกแบบสามารถใช้ค่าแก้ไขนี้โดยตรงได้: เพื่อประมาณค่าความต้านทานกระแสตรง (DC resistance) ให้หารค่าความต้านทานทองแดงเชิงทฤษฎีด้วย 0.60–0.65 สิ่งนี้ช่วยหลีกเลี่ยงการประเมินประสิทธิภาพสูงเกินจริง และรับประกันการจำลองระบบอย่างสมจริง

ผลกระทบของสัมประสิทธิ์อุณหภูมิและเรขาคณิตของเส้นลวดต่อพื้นที่หน้าตัดที่มีประสิทธิภาพ

สัมประสิทธิ์อุณหภูมิของความต้านทาน (α) สำหรับสาย CCA แบบเป็นเกลียวมีค่าโดยประมาณเท่ากับ 0.0038–0.0040 ต่อ °C ที่อุณหภูมิ 20 °C , ต่ำกว่าทองแดงบริสุทธิ์เล็กน้อย (0.00393) เนื่องจากการตอบสนองทางความร้อนของอลูมิเนียมมีอิทธิพลมากกว่า วิศวกรจึงจำเป็นต้องปรับค่าความต้านทานตามอุณหภูมิในการทำงานโดยใช้สูตร:
R₂ = R₁ [1 + α(T₂ – T₁)] ,
โดยเฉพาะในสภาพแวดล้อมที่มีการเปลี่ยนแปลงอุณหภูมิแวดล้อมอย่างกว้างขวาง

เรขาคณิตของเส้นลวดยังส่งผลต่อค่าความต้านทาน การบิดเส้นลวดจะทำให้ความยาวของเส้นทางกระแสไฟฟ้าที่มีประสิทธิภาพเพิ่มขึ้น และก่อให้เกิดช่องว่างอากาศขนาดเล็กระหว่างตัวนำ ดังนั้น มีประสิทธิภาพ พื้นที่หน้าตัดจะลดลงโดย 2–5%เมื่อเทียบกับพื้นที่วงกลมเชิงชื่อ—ซึ่งขึ้นอยู่กับจำนวนเส้นลวดในสายและระยะความยาวของเกลียว (lay length) อย่างสำคัญ การคำนวณค่าความต้านทานต้องใช้ พื้นที่โลหะสุทธิ ไม่ใช่เส้นผ่านศูนย์กลางรวมของชุดสายทั้งหมด การใช้พื้นที่วงกลมทั้งหมดจะทำให้ประเมินความสามารถในการนำไฟฟ้าสูงเกินจริง และประเมินค่าความต้านทานต่ำเกินจริง ในขณะที่การอ้างอิงเฉพาะพื้นที่หน้าตัดจริงของทองแดงรวมกับอลูมิเนียมเท่านั้น จะรับประกันความแม่นยำที่สอดคล้องกับประสิทธิภาพในการใช้งานจริง

ขั้นตอนการคำนวณความต้านทานกระแสตรง (DC Resistance) สำหรับลวด CCA แบบถัก

ขั้นตอนที่ 1: วัดหรือหาค่าเส้นผ่านศูนย์กลางเชิงชื่อ จำนวนเส้นลวดในสาย และพื้นที่หน้าตัดรวมที่นำไฟฟ้าได้

ขั้นตอนแรก ให้รวบรวมข้อมูลจำเพาะทางกายภาพ ได้แก่ เส้นผ่านศูนย์กลางของแต่ละเส้นลวด และจำนวนเส้นลวดทั้งหมด จากนั้นคำนวณพื้นที่หน้าตัดของเส้นลวดหนึ่งเส้นโดยใช้สูตร πd²/4 แล้วนำผลลัพธ์ไปคูณด้วยจำนวนเส้นลวด เพื่อหาพื้นที่หน้าตัดรวมที่นำไฟฟ้าได้ (A) หน่วยเป็นมิลลิเมตรกำลังสอง (mm²) ตัวอย่างเช่น ชุดสายที่มี 7 เส้นลวด โดยแต่ละเส้นมีเส้นผ่านศูนย์กลาง 0.25 มม. จะได้:
A = 7 × (π × 0.25² / 4) ≈ 0.344 mm² .
พื้นที่หน้าตัดของโลหะบริสุทธิ์นี้ — ไม่ใช่เส้นผ่านศูนย์กลางโดยรวมของฉนวนหรือสายที่มัดรวมกัน — คือค่าที่ถูกต้องสำหรับการคำนวณความต้านทาน

ขั้นตอนที่ 2: ใช้ค่าความต้านทานจำเพาะและปรับค่าตามอุณหภูมิสำหรับ CCA

ใช้ค่าความต้านทานจำเพาะ (ρ) ที่มีประสิทธิภาพเท่ากับ 0.031–0.035 Ω·mm²/m โดยเลือกค่าสูงสุดสำหรับชั้นทองแดงที่บางลง หรือเมื่อมีอลูมิเนียมผสมอยู่ในสัดส่วนที่สูงขึ้น จากนั้นปรับค่าตามอุณหภูมิในการทำงานโดยใช้สูตร:
R₂ = R₁ [1 + α(T₂ − 20)] ,
โดยที่ α ≈ 0.00393 ต่อ °C เป็นค่าที่เหมาะสมสำหรับสูตรผสม CCA ส่วนใหญ่ ซึ่งคำนึงถึงการเพิ่มขึ้นของความต้านทานประมาณ 0.4% ต่อหนึ่งองศาเซลเซียสเหนือ 20 °C

ขั้นตอนที่ 3: คำนวณค่าความต้านทาน และตรวจสอบความสอดคล้องกับเกณฑ์อ้างอิงของอุตสาหกรรม (เช่น ขีดจำกัดที่ 21.00 Ω)

ใช้สูตรความต้านทานกระแสตรงแบบมาตรฐาน:
R = (ρ × L) / A ,
โดยที่ L คือความยาวของตัวนำเป็นเมตร และ A คือพื้นที่หน้าตัดที่นำไฟฟ้าได้จริงจากขั้นตอนที่ 1 ตัวอย่างเช่น ลวด CCA แบบมี 7 เส้นย่อย ความยาว 100 เมตร (A ≈ 0.344 มม.², ρ = 0.033 Ω·มม.²/ม.) จะให้ผลดังนี้:
R ≈ (0.033 × 100) / 0.344 ≈ 9.6 Ω ที่อุณหภูมิ 20 °C .

ควรเปรียบเทียบผลที่ได้กับขีดจำกัดอุตสาหกรรมที่เกี่ยวข้องเสมอ—เช่น สูงสุด 21.00 Ω/กม. สำหรับสายเคเบิลเกรดโทรคมนาคมบางชนิด—เพื่อยืนยันว่าสอดคล้องตามมาตรฐาน หากความต้านทานที่คำนวณได้เกินค่าอ้างอิง ควรพิจารณาเพิ่มจำนวนเส้นย่อย ใช้ขนาดเส้นที่ใหญ่ขึ้น หรือเปลี่ยนไปใช้ลวด CCA ที่มีปริมาณทองแดงสูงกว่า

คำถามที่พบบ่อย

เหตุใดลวด CCA แบบมีหลายเส้นย่อยจึงมีความต้านทานกระแสตรงสูงกว่าลวดทองแดงบริสุทธิ์?

ความต้านทานกระแสตรงที่สูงขึ้นในลวด CCA แบบมีหลายเส้นย่อยเกิดขึ้นเป็นหลักจากแกนอะลูมิเนียม ซึ่งมีค่าความต้านทานจำเพาะสูงกว่าทองแดง นอกจากนี้ การจัดเรียงแบบมีหลายเส้นย่อยยังก่อให้เกิดช่องว่างอากาศและแรงต้านที่ผิวสัมผัสระหว่างเส้นย่อยแต่ละเส้น ซึ่งส่งผลให้ความต้านทานรวมสูงขึ้นอีกด้วย

ความต้านทานจำเพาะที่แท้จริงของลวด CCA แบบเกลียวคืออะไร

ความต้านทานจำเพาะที่แท้จริงของลวด CCA แบบเกลียวมักอยู่ในช่วง 0.031 ถึง 0.035 Ω·mm²/ม. ที่อุณหภูมิ 20 °C ขึ้นอยู่กับอัตราส่วนปริมาตรของทองแดงต่ออลูมิเนียม

อุณหภูมิส่งผลต่อความต้านทานของลวด CCA แบบเกลียวอย่างไร

ลวด CCA แบบเกลียวมีสัมประสิทธิ์อุณหภูมิของความต้านทาน (α) ประมาณ 0.0038–0.0040 ต่อ °C ความต้านทานจะเพิ่มขึ้นประมาณ 0.4% ต่อหนึ่งองศาเซลเซียสที่สูงกว่า 20 °C วิศวกรสามารถคำนวณความต้านทานที่อุณหภูมิต่าง ๆ ได้โดยใช้สูตร: R₂ = R₁ [1 + α(T₂ – T₁)]

รูปทรงเรขาคณิตของเส้นเกลียวมีความสำคัญอย่างไรต่อการคำนวณความต้านทาน

รูปทรงเรขาคณิตของเส้นเกลียวส่งผลต่อพื้นที่หน้าตัดที่มีประสิทธิภาพ เนื่องจากการบิดเกลียวของเส้นและช่องว่างอากาศทำให้พื้นที่หน้าตัดลดลง 2–5% การใช้พื้นที่โลหะสุทธิที่แท้จริงจะช่วยให้การคำนวณความต้านทานแม่นยำยิ่งขึ้น และป้องกันไม่ให้ประเมินความสามารถในการนำไฟฟ้าของลวดสูงเกินจริง
