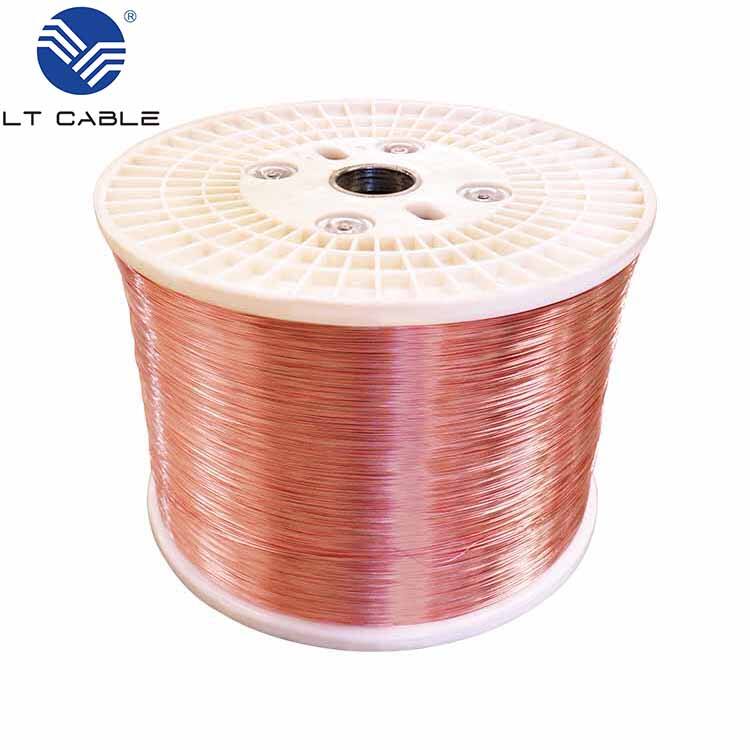

Tilpasset kobberklædt aluminium-magnesium-kabel | CCAM

Introduktion til Aluminiumligholdnings-Tråd i Industrielle Anvendelser

Aluminiumlegeringswire kombinerer aluminium med andre metaller for at forbedre dets præstationsegenskaber. Vi ser faktisk denne type materiale overalt, i alt fra elektroniske apparater til tekstilproduktion og wiresystemer i forskellige industrier. Hvorfor er det så populært? Jo, det er ret let, men stadig stærkt nok til at modstå en del slid og brug, og desuden bøjer det sig uden at knække let. Denne kombination virker undervisende for producenter, som har brug for noget holdbart, men samtidig fleksibelt under pres. Tag f.eks. kabelproducenter – de regner stærkt med disse legeringer, fordi de kan tåle almindelig brug uden at tilføje unødvendigt vægt. Det samme gælder for producenter af husholdningsapparater og dem, der arbejder med loddeforbindelser, hvor både styrke og nem formbarhed er vigtigst.

Mere og mere virksomheder vender sig mod aluminiumslegeringer i dag på grund af bedre teknologi og hvad producenterne har brug for. Når virksomheder ønsker at få ting gjort hurtigere uden at overskride budgettet, bliver aluminium et fornuftigt valg frem for traditionelle materialer som kobber eller stål. Disse legeringer fungerer lige så godt, men vejer mindre og koster ofte også mindre, hvilket forklarer, hvorfor de bliver ved med at dukke op i biler, fly og bygninger overalt. Det siger meget om industrien generelt, når man ser hvor mange fabrikker, der har skiftet ud de traditionelle materialer til aluminiumskabler.

Hovedfordeler ved brug af aluminiumligamenttråd

Aluminiumlegeringswire adskiller sig ved noget, der hedder styrke-vægt-forholdet, hvilket i bund og grund betyder, at den er stærk, men ikke vejer meget. Det gør hele forskellen, når ingeniører har brug for materialer, der kan modstå belastning uden at tilføje unødvendig vægt. Tag flyproduktion som et eksempel – hvert eneste pund, der spares, betyder bedre brændstofføkonomi og forbedret ydeevne. Forskning viser, at disse wiretyper kan bære betydelige belastninger og stadig være markant lettere end ståloptioner. Resultatet er, at flyproducenter oplever reelle forbedringer i driftsomkostninger og miljømæssige indikatorer. Samme fordele gælder også for andre sektorer, hvor vægt er afgørende, men strukturel integritet ikke må kompromitteres.

Et stort plus for aluminiumslegeringer er, hvor godt de modstår korrosion. Dette er virkelig vigtigt, når materialer bruges under hårde forhold, tænk f.eks. kystnære områder, hvor saltvand er tilstede, eller fabrikker, der arbejder med alle slags kemikalier hver eneste dag. Hvad der sker naturligt med aluminium, er, at det danner et tyndt oxidlag direkte på metaloverfladen. Dette lag virker som en beskyttende skjold mod rust og nedbrydning over tid. Industridata viser, at aluminium klarede sig markant bedre end kobber i forhold til at modstå korrosive påvirkninger. For virksomheder, der vurderer materialer til langvarig anvendelse i forskellige industrier, giver aluminium mere mening, både ud fra et holdbarhedsperspektiv og en kostnadsmæssig vinkel på lang sigt.

Aluminiumlegerede ledere giver god mening som en alternativ løsning til kobber, når man ser på omkostningerne. Aluminium koster simpelthen mindre end kobber, hvilket gør det attraktivt for store projekter, hvor budgettet er afgørende. Ifølge markedsforskning reducerer skiftet fra kobber til aluminium udgifterne, samtidig med at man opretholder et godt performance-niveau. Mange brancheprofessionelle peger også på disse økonomiske fordele. De nævner, hvordan lavere råvareomkostninger kombineret med lettere vægt betyder, at installationshold bruger mindre tid og penge på at udføre arbejdet korrekt. Transportomkostningerne falder også markant, da der ikke er lige så meget vægt, der skal flyttes rundt.

Typer af Aluminiumligatråd: En Omfattende Oversigt

At kende forskellige slags aluminiumslegerede ledninger er vigtigt, når man skal vælge det bedste til en bestemt opgave. Tag for eksempel emailletråd, som er ganske almindelig, fordi belægningen virker som en fremragende isolering. Det gør den virkelig velegnet til ting som motorer og transformere i værkstedet. Belægningen forhindrer de irriterende kortslutninger i at opstå, og hjælper faktisk ledningen til at vare længere, især på steder, hvor varmen bliver intensiv. De fleste vil finde dette slags snoet gennem transformerkerner og motorkomponenter i mange produktionsvirksomheder. Den tåler simpelthen stress bedre end andre alternativer, hvilket forklarer, hvorfor mange ingeniører specificeer den til deres kritiske systemer.

Aluminiumlegeret ledning findes primært i to typer ud over standardmuligheder: flertråd og solid ledning, hver med forskellige fordele afhængigt af behovet. Flertråd ser i bund og grund ud som flere tynde ledninger, der alle er vundne sammen, hvilket gør den bøjelig og god til at håndtere vibrationer. Det er derfor, den fungerer så godt i områder med meget bevægelse, tænk for eksempel bilproduktion. Solid ledning er derimod anderledes. Den er lavet af en enkelt tyk tråd og leder strøm bedre end flertråd. Den ses oftest i faste positioner, hvor man ikke forventer, at ledningen bevæger sig meget, som f.eks. elektriske systemer i bygninger. Når man vælger mellem de to muligheder, afvejer producenter typisk, om anvendelsen kræver noget, der kan bøje og bevæge sig, eller om de har brug for noget stabilt, der forbliver på plads, når det først er installeret.

Kobberbelagt aluminiumstråd kombinerer kobbers gode elektriske ledningsevne med aluminiums letvægt, og giver dermed folk det bedste fra begge verdener. De fleste ser denne type ledning især i telekommunikationssystemer og datalinjer, især når det er vigtigt at spare plads eller når økonomi spiller en rolle. Industriens specifikationer peger almindeligvis på kobberbelagt aluminium, når der er fokus på at reducere vægt. Det fungerer som en billigere løsning i forhold til massiv kobber, mens det stadig yder en ganske acceptabel præstation i praksis. Mange producenter er allerede skiftet til det, fordi det balancerer omkostningshensyn med funktionalitetskrav på en god måde.

Elektriske Egenskaber af Aluminiumligaskabelonsledning

Ved sammenligning af aluminiumslegeret ledning med traditionelle kobberledninger er der en markant forskel i, hvordan de leder strøm. Aluminium klarer kun cirka 61 % af det, som kobber gør, men her kommer faldgruben – det vejer meget mindre. Og nogle gange betyder det hele for visse opgaver. Tag store projekter, hvor masser af ledninger skal monteres; den lavere vægt reducerer virkelig arbejdskompleksiteten og gør installationen meget nemmere, især når kablerne skal føres over store afstande. De fleste ingeniører ved, at aluminium kræver større ledere end kobber for at få arbejdet gjort ordentligt. Alligevel diskuterer ingen dets fordele, når vægt er afgørende. Derfor er det, vi ser aluminium dominere i steder som de enorme højspændingsledninger, der strækker sig over marker og bjerge. Afvejningen fungerer ret godt for mange anvendelser, trods ledningsevnenes kløft.

Når man vurderer, hvor godt aluminiumskabel fungerer i elektriske systemer, er det hjælpsomt at sammenligne det direkte med flertrådet kobberkabel. Tag modstandsniveauet som eksempel – kobber måler typisk omkring 10,37 ohm per tusind fod, mens aluminium som udgangspunkt viser en højere værdi. Det betyder, at aluminium har brug for større kabler for at lede den samme mængde strøm. Men her er det sådan, at selvom aluminium ikke er lige så effektivt med hensyn til modstand, vælger de fleste alligevel at bruge det, fordi det sparer penge og vejer væsentligt mindre. Kombineret med den markante prisforskel gør det aluminium til et praktisk valg for mange projekter, hvor budget er vigtigere end perfekt ydeevne. Det forklarer også, hvorfor så mange elektrikere og entreprenører vælger ledninger i aluminiumslegering, når de har brug for noget, der er overkommeligt og letvægt til deres installationer.

Industrielle Anvendelser af Aluminiumligasketråd

Aluminiumlegerede ledere er blevet populære til elektriske installationer, fordi de tilbyder flere fordele sammenlignet med standard kobberledning. At være lettere betyder, at installatører kan arbejde hurtigere, og der er mindre belastning på bygningskonstruktioner, især mærkbar i høje bygninger eller dem med store afstande mellem understøtningerne. Prisen er en anden faktor, der gør aluminium attraktiv. De er typisk billigere end kobber, mens de stadig leverer gode resultater i de fleste anvendelser. Derudover tåler aluminium korrosion bedre over tid. Kobberrust til sidst, hvilket fører til reduceret ledningsevne, mens aluminium fastholder sine egenskaber i længere tid i mange forskellige miljøer.

Luftfartssektoren foretrækker aluminiumslegerede ledninger, fordi de reducerer vægten uden at gå på kompromis med ydelsen. Ved bygning af fly er ingeniører meget opmærksomme på lette materialer, eftersom hvert besparet pund bliver til en bedre brændselsøkonomi og mere lastekapacitet. Aluminium skiller sig ud takket være sin imponerende ledningsevne i forhold til sin vægt, hvilket er grunden til, at producenterne fortsat vælger det til forskellige komponenter. Selvom legeringerne er lettere end alternativerne, holder de stadig til ekstreme belastninger under flyvninger og sikrer både passagersikkerhed og strukturel pålidelighed gennem lange rejser over himlen.

Aluminiumlegerede ledninger bliver i stigende grad anvendt i byggeriet i dag, fordi de simpelthen fungerer bedre end mange andre løsninger. Vi ser dem overalt fra bygningers ydre til trapper og endda tage, hovedsageligt fordi de ikke ruster let og ikke er for tunge. Entrepenører elsker at bruge disse ledninger, når de ønsker at reducere den samlede bygningsvægt og samtidig spare penge til reparationer i fremtiden. Bygninger varer længere på den måde. Som resultat betragter de fleste byggere nu aluminiumlegerede ledninger som standardudstyr til nye byggerier, især når der er strenge krav til, hvordan konstruktioner skal opføre sig under forskellige forhold.

Vælg den rigtige aluminiumligaskning til dit projekt

At vælge den rigtige aluminiumligaskning er afgørende for succesen og effektiviteten af dit projekt. Her er nogle vigtige faktorer at overveje:

1. Elektriske krav : Bestem den nødvendige strømføringsevne for dit projekt. Aluminiumligaskninger varierer i ledningsevne, så valg af en, der opfylder din proejkts elektriske krav, er essentiel.
2. Miljøforhold : Vurder miljøet, hvor ledningen skal bruges. Aluminium er følsomt over for oxidation, så det er vigtigt at vælge legeringer, der er behandlet for at modstå miljøfaktorer.
3. Anvendelsestype : Forstå de specifikke anvendelser af ledningen, såsom dens fleksibilitet og modstand mod udmattelse. Forskellige projekter har forskellige krav, fra strukturel integritet til enkel installation.

At spare tid og penge starter med at undgå de almindelige fejl, som mennesker begår, når de vælger kabler. En stor fejl, som mange ofte begår, er at ignorere ting som ledertværsnit og kapacitansværdier. Hvad sker der så? Kablerne har tendens til at overophedes og til sidst helt at svigte. Tager man også højde for den omgivende temperatur? Hvis nogen installerer kabling, der ikke er klassificeret til de faktiske forhold, kan isoleringen begynde at smelte efterhånden. Og gæt hvad? Det øger brandrisikoen markant. At lære alle disse detaljer at kende er meget vigtigt. Hvis man er i tvivl, giver det god mening at tale med en elektriker eller en erfaren tekniker. Deres indsigt kan forhindre dyre fejl i fremtiden og sikre, at installationerne kører problemfrit i år frem for måneder.

Konklusion: Fremtiden for aluminiumlegeringsledninger i industrien

Med bæredygtighed, der er blevet en så stor sag i forskellige sektorer i dag, har aluminiumslegeringsledere virkelig fanget opmærksomheden på grund af, hvor grønne de faktisk er. Branche statistikker viser, at overgangen til aluminiumslegeringer reducerer CO2-fodaftrykkene markant, eftersom aluminium forekommer mere naturligt end de fleste andre metaller og kan genbruges gang på gang uden at miste kvalitet. Det betyder i praksis, at produktionsfaciliteter bruger mindre strøm, når de arbejder med aluminium, og der er også en markant reduktion af skadelige drivhusgasser både under produktion af nye materialer og senere under genbrugen. Derfor oplever vi en stigning i antallet af producenter, der integrerer aluminiumslegeringsleder i deres processer, især inden for byggeri og bilindustrien, hvor valg af materialer har stor betydning for den samlede miljøpåvirkning.

Aluminiumlegeret ledning medfører fordele, der rækker langt ud over, at det blot er godt for miljøet. Det faktum, at det er så let i forhold til sin vægt og samtidig leder elektricitet så effektivt, gør dette materiale virkelig til noget særligt, når man ser på nye teknologiske udviklinger i forskellige felter. Tag for eksempel biler – bilproducenter anvender i stigende grad aluminiumlegeringer, fordi de hjælper med at reducere vægten af elbiler (EV) uden at gå på kompromis med ydelsen. Vi ser lignende tendenser inden for telekommunikation, hvor disse ledninger muliggør langt højere datahastigheder end traditionelle løsninger kunne klare. Når 5G-netværk rulles ud globalt, får vi brug for materialer, der kan følge med i forhold til båndbredderne. Med alle disse egenskaber er der ingen tvivl om, at aluminiumlegerede ledninger vil fortsætte med at forme både vores teknologiske landskab og vores bestræbelser på at opnå mere grøn produktion i fremtiden.

Forståelse af kobberkladet trådteknologi

Hvad er Kobberkladet Aluminium (CCA) Tråd?

Kobberbelagt aluminium (CCA) ledning adskiller sig som en særlig type elektrisk leder, hvor aluminium udgør hovedkroppen, men er omviklet af et tyndt kobberlag. Hvad gør denne kombination så effektiv? Kobber bidrager med fremragende ledningsevne, mens aluminium sørger for letvægt og økonomisk fordel. Producenter har udviklet forskellige metoder for at sikre, at materialerne hæfter ordentligt sammen under produktionen. Nogle almindelige teknikker er elektroplateringsprocesser, varmnedæmpning, svejsemetoder og forskellige ekstruderingsprocesser, som rent faktisk fuserer metallerne på molekylært niveau. På grund af sin alsidige natur finder CCA anvendelse i mange forskellige sammenhænge, fra telefonledninger til netværkskabler og endda visse typer af hjemmestrømsinstallationer. El-installatører foretrækker ofte CCA, når budgetmæssige hensyn spiller en rolle, uden at man skal gå på kompromis med ydelsen.

Enamelet vs. flertyndede tråde variationer

Forskellen mellem lakkeret ledning og flertrådet ledning ligger hovedsageligt i deres konstruktion og isolationsegenskaber. Lakkeret ledning har i bund og grund en solid leder, der er omviklet i en tynd belægning, som virker som isolering. Det gør den fremragende, når plads er et kritisk faktor, hvilket forklarer, hvorfor den bruges så meget i for eksempel motorviklinger, hvor hver millimeter tæller. Flertrådet ledning vælger en helt anden tilgang, da den består af flere små ledere, der er vredet sammen. Resultatet er meget bedre fleksibilitet og en mindre risiko for at knække under påvirkning. For enhver, der arbejder med projekter, der kræver bøjning eller bevægelse, er flertrådet ledning som regel det første valg. Tænk på de komplekse kredsløb inden i elektroniske apparater, hvor ledningerne skal navigere gennem trange områder uden at knække. Det er her, flertrådets fleksibilitet virkelig skiller sig ud.

Hovedfordeler over ren kopper

CCA-ledning (kobberbelagt aluminium) har nogle reelle fordele sammenlignet med almindelig kobberledning. For det første sparer den penge, reducerer vægten og leder desuden elektricitet rimeligt godt også. Grunden til, at CCA vejer væsentligt mindre? Det er egentlig bare simpel matematik. Indersiden er lavet af aluminium i stedet for kobber, og det gør hele forskellen for sektorer som bilindustrien og flyindustrien, hvor hvert eneste unse betyder noget. Når vi alligevel taler om penge, så koster CCA også markant mindre end almindelig kobberledning, hvilket forklarer, hvorfor store byggeprojekter ofte vælger denne løsning. Desuden kræver produktionen i alt mindre materialer, hvilket betyder, at vi ikke presser vores allerede pressede kobberressourcer lige så meget. Det er ikke underligt, at flere og flere virksomheder i dag vender sig mod CCA til alt fra elektrisk ledningsføring til industriudstyr.

CCA vs. Oxygen-Free Copper (OFC)

Ved sammenligning af kobberbelagte aluminiumsledere (CCA) og ledninger af oxygenfrit kobber (OFC) kommer de vigtigste forskelle an på ledningsevne og pris. CCA udnytter kobbers gode ledningsevne, men omslutter lette aluminiumskerner, hvilket gør det billigere end ledninger af massiv kobber. Dette fungerer godt til mange projekter, selvom det betyder en noget lavere ledningsevne sammenlignet med rent kobber. OFC derimod får stor anerkendelse, fordi det leder elektricitet så effektivt og næsten er uden urenheder. De fleste vælger OFC, når ydeevne er afgørende, som f.eks. i professionel lydudstyr eller følsom elektronik. Studier viser, at OFC klart er bedre i situationer, hvor højeste ledningsevne er nødvendig, mens CCA ofte er bedre, når budget og vægt er vigtige faktorer. For enhver, der styrer et projekt med stram økonomi, betyder kendskab til disse forhold mellem pris og ydeevne en stor forskel i forhold til at vælge den rigtige ledning til opgaven.

For- og nackomponenter ved fast tråd vs. flertreade

Når vi ser på forskellen mellem solid og flertrådig ledning, er der nogle klare forskelle, der er værd at bemærke. Solid ledning leder strøm bedre, fordi den har én enkelt leder i midten, hvilket giver god forklaring på, hvorfor den fungerer så godt i steder, hvor signaler skal forblive stærke over lange afstande uden meget forstyrrelse. Derfor foretrækker elektrikere ofte solid ledning til ting som stikkontakter og lamper, som ikke kommer til at flytte sig meget. Derimod får flertrådig ledning sin styrke fra flere tynde kobbertråde, der er vredet sammen inde i et ydre beklædning. Denne konstruktion gør, at ledningen nemt kan bøjes uden at knække, hvilket forklarer, hvorfor mekanikere elsker at bruge den under motorhælge, hvor komponenter rystes konstant under drift. Fleksibiliteten har dog en lille pris, idet de ekstra tråde skaber en smule mere modstand sammenlignet med solide ledere.

1. Fordele ved fast ledning :
   • Høj ledningsevne ideal for boligbeklædning.
   • Lettelig installation og robust holdbarhed.
2. Fordele ved fleksibel ledning :
   • Flexibilitet egnet til automobilapplikationer.
   • Mindre risiko for at bryde under bevægelse eller vibrationer.

Branchekunder, såsom dem fra Ganpati Engineering, understreger vigtigheden af at vælge tråtype baseret på specifikke installationsbehov, og afveje flexibilitet mod krav til ledningsevne.

Når man skal vælge kopparcladderede løsninger

Når man overvejer kobberbelagte løsninger, er det vigtigt at se, hvad der passer inden for økonomiske grænser, samtidig med at det opfylder kravene til ydeevne. Kobberrandet aluminium eller CCA-ledning skiller sig ud, fordi det sparer penge i forhold til rent kobber, uden at miste meget funktion i de fleste lav- og mellemspændingssituationer. Mange ingeniører anbefaler at vælge CCA, når de vigtigste hensyn er at holde tingene lette og økonomisk overkommelige frem for at kræve den absolut bedste ledningsevne, hvilket giver god mening i forbindelse med telefonledninger og højttalerforbindelser, hvor absolut ledningsevne ikke er det vigtigste. Vi begynder nu at se disse materialer dukke op i nye teknologiområder også, herunder smart grid-infrastruktur og forskellige energibesparende systemer, simpelthen fordi de fungerer tilstrækkeligt godt til en brøkdel af prisen. Når man kigger på branchen i øjeblikket, er der helt klart voksende interesse for disse hybridløsninger, da virksomheder forsøger at balancere kvalitet med praktiske budgetmæssige hensyn.

Brancheanvendelser for budgetbevidste projekter

Produktion af forbrugerlektronik

Kobberbelagt aluminium eller CCA-ledning er blevet ret vigtig i produktionen af forbrugerelektronik, fordi den er billigere end almindeligt kobber, mens den stadig fungerer godt i mindre elektronik. Væger også mindre, hvilket hjælper med at reducere forsendelsesomkostninger, når virksomheder forsøger at holde deres budgetter stramme. Mange producenter bruger allerede CCA-ledning i ting som billige høretelefoner og basale kredsløbsplader. Branscherapporter antyder, at denne tendens vil fortsætte med at vokse, eftersom mange fabrikker aktivt leder efter måder at erstatte dyre solidkobberledninger på uden helt at ofre kvaliteten. Forvent at se endnu flere specialiserede anvendelser af CCA i de kommende år, da teknologivirksomheder presser på for komponenter, der ikke koster en formue, men stadig leverer en passabel pålidelighed.

Elektriske systemer til biler

Automobilsektoren har i jægeren vendt sig mod CCA-ledning til elektriske systemer, fordi det hjælper med at reducere vægten samtidig med at det forbedrer ydelsen. Brancheopgørelser viser, at bilproducenter i øjeblikket integrerer CCA-ledning i deres nyeste modeller, da det giver en god pris-ydelsesrelation sammenlignet med andre løsninger. Mekanikere og ingeniører, som arbejder med disse systemer, peger ofte på, hvor meget lettere biler kan være ved brug af CCA uden at ofre ydelsen, hvilket er meget vigtigt i nutidens marked, hvor brændselsøkonomi er afgørende. Producenterne skal også tage forskellige regler og standarder i betragtning. For eksempel skal CCA-ledning bestå strenge tester med hensyn til ildmodstand og ledningsevne, før den godkendes til installation i personbiler i forskellige regioner.

Installationer af vedvarende energi

Brugen af CCA-ledning i installationer til vedvarende energi fortsætter med at udvide sig, fordi den tilbyder god værdi for pengene, mens den stadig gør arbejdet ordentligt. Solmarker og vindmøller anvender ofte disse ledninger, når de har brug for noget let, men som samtidig kan lede strøm effektivt. For eksempel foretrækker mange installatører af solanlæg i dag CCA-ledning til at forbinde panelerne, fordi det reducerer arbejdskraftomkostningerne og ikke belaster økonomien. Markedsforsøg fra flere grønne energianlæg viser, at CCA-ledning klæder sig godt i forhold til traditionelle kobberalternativer, især når budgetter er stramme, men kravene til ydelse er høje. Efterhånden som flere virksomheder arbejder for at opnå renere energiproduktion, ser vi en øget anvendelse af CCA-ledning i forskellige vedvarende energisektorer, hvor økonomiske overvejelser er afgørende.

Krav til ledningstypen og ledningsevne

At vælge den rigtige ledertværsnit og ledningsevne er meget vigtigt for at sikre, at elektriske systemer fungerer optimalt. Når en person vælger det korrekte tværsnit, sikrer de i bund og grund en bedre strømflow gennem ledningerne, reducerer spildt energi og opretholder en jævn og pålidelig systemdrift over tid. Dette bliver også særligt vigtigt, når man sammenligner forskellige materialer. For eksempel tilbyder kobberbevogne ledninger visse fordele sammenlignet med andre typer ledningsløsninger, der er tilgængelige på markedet i dag. Lad os se nærmere på, hvad der sker ved forskellige tværsnit og hvorfor ledningsevne spiller så stor en rolle i praktiske anvendelser.

1. Tykkere Gauges (Lavere Numre) :
   • Tilbyde højere ledningsevne
   • Egnede til høj-effekt-anvendelser
2. Mellemstore dimensioner :
   • Balance mellem høj ledningsevne og fleksibilitet
   • Ideel til moderat effektsystemer
3. Tyndere ledninger (højere tal) :
   • Mindre lederdygtig
   • Bedre egnet til lav-effekt eller korte forbindelser

Eksperters anbefaling er at bruge tykkere ledninger til høj-effektaudio-systemer eller lange forbindelser for at sikre minimal signalforværring. At holde en balance mellem ledningens tykkelse og systemets krav kan føre til betydelige forbedringer i både ydelse og energieffektivitet.

Miljømæssige Holdbarhedsfaktorer

Miljøet spiller en stor rolle for, hvor godt ledninger fungerer. Fugtniveau, temperaturudsving og kontakt med kemikalier påvirker ledningernes integritet over tid. Projekter, der ignorerer disse miljømæssige aspekter, ender ofte med overraskende fejl i fremtiden. Nyere fremskridt inden for belægninger og isoleringsmaterialer har gjort kobberbelagt aluminiumsledning (CCA) meget mere modstandsdygtig mod disse miljømæssige trusler. Tag områder med høj fugt for eksempel. En god beskyttende belægning på CCA-ledning standser oxidationsprocesser og forhindrer dannelse af rust, hvilket sikrer, at ledningen fortsat fungerer korrekt i årevis. Omvendt oplever installationer, der undlader at anvende passende miljøbeskyttelsesforanstaltninger, ofte systemproblemer senere samt højere reparationomkostninger. Det giver god mening at planlægge for disse miljømæssige forhold allerede fra start, især når man arbejder med CCA-ledning i komplekse installationer eller udendørs anvendelser, hvor vejrforholdene konstant ændrer sig.

Certifikater og Overholdelse af Standarder

Når man arbejder med kobberbelagt aluminium (CCA)-kabel, er det meget vigtigt at kende certificeringer som UL og CE. Disse mærkninger indikerer ikke blot produkter af god kvalitet, de sikrer faktisk folks sikkerhed og sørger for, at alt lever op til leverandørernes leveringsspecifikationer. Vi har oplevet en stigende efterspørgsel efter CCA-kabler på byggepladser, i elektriske installationer og endda i nogle automobilapplikationer i jævnt. Den øgede anvendelse har fået regulatørerne til at opdatere deres krav, så producenter nu skal gennem mere krævende tests, både med hensyn til sikkerhed og materialeets ydeevne under belastning. Erhvervsprofessionelle ved fra erfaring, at overholdelse af disse standarder ikke er valgfrit – det forhindrer kostbare retssager i fremtiden og sikrer, at projekter kan gennemføres uden uventede forsinkelser. I sidste ende handler overholdelse af disse regler ikke blot om papirarbejde – det beskytter investeringer og bygger tillid hos kunder, som ønsker pålidelige resultater i konkurrence med andre virksomheder i tætte markeder.

Grundlæggende om signalstøj i ledningsnet

Hvad forårsager signalstøj i elektriske systemer?

De fleste signalproblemer i elektriske systemer skyldes elektromagnetisk forstyrrelse, også kaldet EMI. Det skyldes, at eksterne elektromagnetiske felter forstyrrer den normale signaloverførsel. Når dette sker, bliver signalerne svagere, og kommunikationsfejl opstår overalt, hvilket får de elektriske systemer til at fungere mindre effektivt og pålideligt. En bestemt form for EMI, kaldet radiofrekvensforstyrrelse, giver særlige hovedbrud, fordi den virkelig forstyrrer kommunikationssignaler, især i trådløse installationer. Dårlig jording og utilstrækkelig afskærmning inde i udstyret forværrer blot disse problemer. God jording hjælper med at reducere spændingsforskelle, der forårsager interferens. Korrekt afskærmning blokerer de irriterende eksterne signaler for at trænge ind. Derfor er EMC-standarder så vigtige inden for dette område. Disse standarder sikrer, at forskellige enheder kan eksistere side om side uden at forstyrre hinanden, noget, som producenter tager meget alvorligt, når de designer nye produkter.

Typer af forstyrrelser: EMI vs RFI forklaret

At få klart over, hvad der adskiller EMI fra RFI, gør hele forskellen, når man skal håndtere signalproblemer. EMI forstyrrer i bund og grund elektronik overalt og kommer blandt andet fra lynnedslag (naturlige) eller maskiner, der kører i nærheden (kunstige). Hvis den ikke afhjælpes, kan den virkelig bringe følsom udstyr ud af balance. Så har vi RFI, som hører under den brede EMI-kategori, men specifikt vedrører radiobølger. Tænk over, hvordan f.eks. mobilantenne eller Wi-Fi-routere skaber denne type forstyrrelser. Når teknikere ved, om de står over for EMI- eller RFI-problemer, vælger de de rigtige beskyttelsesforanstaltninger for kabler og afskærmningsmaterialer. Standardiseringsorganer som CISPR og FCC fastsætter grænser for acceptable niveauer af begge typer forstyrrelser. Ingeniører følger disse retningslinjer nøje, når de bygger systemer, så alt fungerer sammen uden at skabe elektromagnetisk kaos.

Kabletyper til minimering af signalinterferens

Flertrådet ledning vs solid ledning: Fleksibilitet og ydelse

Ledskærm består i bund og grund blot af mange små ledere, der er vredet sammen, og dette giver den langt mere fleksibilitet end andre typer. Derfor elsker elektrikere at bruge den, når de skal føre kabler omkring hjørner eller gennem trange rum. Tænk på de komplicerede hjemmekinostænder, hvor ledningerne skal sno sig gennem væggene overalt. Modsat er solid ledning én stor metalklump. Den leder strøm bedre, fordi der er mindre modstand, men man kan ikke forvente megen bøjelighed af den. Ulempen? De stive ledninger kan virkelig være et ærgerligt arbejde at håndtere i vanskelige installationer. Alligevel er de ganske gode til ting som f.eks. højspændingslinjer eller industriudstyr, hvor kablet forbliver på samme sted i meste tiden uden behov for konstant justering.

I situationer, hvor ting rystes eller flyttes ofte, vælger de fleste ingeniører at bruge flertrådet ledning, fordi den bedre kan håndtere disse forhold uden at bryde ned over tid. Når man skal vælge mellem flertrådet og solid ledning, skal man tage højde for, hvor nem installationen vil være, samt hvilken type elektrisk arbejde der skal udføres. Solide ledninger kan være nemmere at føre gennem vægge, men har svært ved at bøje. Flertrådet tilbyder mere fleksibilitet, men har let forskellige ledningsevnskarakteristika. At få dette rigtigt er afgørende for at sikre, at ledningsarbejdet varer længe og ikke fører til problemer senere.

Fordele ved lakeret ledning for reduktion af EMI

Lakeret ledning har den tynde belægning, som faktisk gør den ret god til at bekæmpe elektromagnetisk interferens, eller EMI som det forkortes. På grund af denne egenskab fungerer den virkelig godt i alle slags følsomme elektroniske opstillinger, hvor selv små mængder interferens kan forårsage problemer. Den bedste del? Disse ledninger optager meget mindre plads under installationen sammenlignet med andre løsninger, og de holder alligevel signalerne rene og stærke gennem hele deres drift. Mange undersøgelser har vist, hvor nyttige disse ledninger er, især i motor-design og transformer-konstruktioner. De reducerer unødigt støj mellem komponenterne og gør generelt, at alt kører mere sikkert end det ville være med almindelige alternativer.

Forskellige typer lakbelægninger giver yderligere fordele og sikrer termisk og mekanisk beskyttelse. Denne alsidighed gør lakeret ledning til et pålideligt valg i mange krævende miljøer, hvor både holdbarhed og præcision er nødvendige. Ved at integrere lakeret ledning i elektriske systemer kan man opnå effektiv EMI-mindskelse uden at kompromittere plads eller integritet.

Anvendelser af ubeklædt flertrådet kobberledning

Energiledere af kobbertråd ses overalt, hvor god jording og bonding er nødvendig. Materialet leder elektricitet så godt, at elektrikere elsker at bruge det, når de skal flytte strøm effektivt gennem et system. Men der er en ulempe – kobber korroderer ret nemt, når det udsættes for fugt og kemikalier, hvilket betyder, at de fleste installationer ender med at have en eller anden form for beskyttende belægning eller behandling påført. Vi ser denne type ledningsføring overalt fra telefonlinjer, der løber gennem kvarterer, til højspændingsstrømnet, der strækker sig over hele regioner. Kombinationen af fleksibilitet og minimal modstand gør det til et arbejdshæst-materiale til disse kritiske infrastrukturprojekter, trods vedligeholdelseskravene.

At forstå miljømæssige forhold er afgørende, når man vælger kabel af rent kobber, da det kræver passende beskyttelse mod potentielle korrosionsfremkaldende elementer. Disse overvejelser sikrer, at denne type kabel forbliver et optimalt valg for specifikke anvendelser, som søger både fleksibilitet og ledningsevne uden at kompromittere holdbarheden.

Valg af kabler til bekæmpelse af signalproblemer

Fortolkning af trådstrået størrelsesdiagrammer for optimal ydelse

At få den rigtige ledertværsnitstørrelse til enhver opgave, vi arbejder med, er virkelig vigtigt, hvis vi ønsker, at vores elektriske systemer skal yde godt. American Wire Gauge-systemet måler ledertværsnit, og dette påvirker faktisk, hvor meget modstand der vil være, samt hvor stor strømbelastning lederen kan bære. Ledere med større diameter kan simpelthen håndtere mere effekt, hvilket giver god mening, når de bruges til højere effektbehov, såsom store husholdningsapparater eller industriudstyr. Når man kigger på tværsnitstabeller for flertrådsledere, bliver folk ofte forvirrede over forskellen mellem de forskellige måleenheder, så det kan betale sig at tjekke alt grundigt. Dette hjælper med at forhindre problemer senere, hvor apparater måske ikke fungerer korrekt på grund af spændingsfald over lange afstande. Før man foretager nogen køb, skal man dog altid se, hvad producenten anbefaler for deres produkter, og følge de etablerede regler i branche. Ved at tage disse skridt sikrer vi, at vores installationer kører problemfrit uden unødig energitab eller sikkerhedsproblemer senere.

Materialer: Kobber mod andre ledere

Valg af den rigtige ledermateriale spiller en stor rolle, derfor forbliver kobber så udbredt, selvom der findes andre alternativer. Kobber leder elektricitet virkelig godt og holder sig generelt bedre over tid i de fleste elektriske installationer. Aluminiumskabler vejer mindre og koster mindre i starten, men de leder ikke lige så effektivt og har en større modstand mod strøm end kobber. Når man skal vælge mellem forskellige ledermaterialer, er det vigtigt at vurdere projektets specifikke krav, hvor det skal installeres, og hvor meget man faktisk vil investere. At kigge på faktiske testresultater fra lignende installationer giver en god idé om, hvordan materialerne fungerer i praksis. For eksempel kan kobber være værd at investere i ekstra for at håndtere høje belastninger, mens aluminium kan spare penge i mindre projekter, hvor vægten ikke er et stort problem.

Skærmningens grundlæggende elementer: Folieskærm vs. Flettet skærm

God afskærmning er meget vigtig, når elektronik skal beskyttes mod elektromagnetisk interferens eller EMI, som det almindeligvis kaldes. Folieafskærmning virker virkelig godt mod de høje frekvenser, men yder ikke så godt ved lavere frekvenser, hvor netafskærmning typisk er bedre. Netafskærmning har også en anden fordel, idet de er meget mere fleksible og bedre til at modstå mekanisk belastning sammenlignet med folieafskærmning. Mange ingeniører anbefaler faktisk at bruge begge typer sammen, når man arbejder i omgivelser med blandede frekvenser. At vide, hvilken type interferens der findes i en given situation, hjælper med at bestemme, hvilken afskærmningsløsning der er mest hensigtsmæssig for at sikre stærke signaler og pålidelig drift over tid.

Implementerings- og teststrategier

Korrekte jordforbindelser til forebyggelse af interferens

At få jordingen rigtig skaber en sikker vej for de irriterende strømme, mens det samtidig reducerer interferensproblemer i hele elsystemerne. En stjernejordingsopsætning virker her, da den forbinder alt tilbage til et centralt punkt i stedet for at lade flere veje skabe de irriterende jordloop, der forstyrrer signalerne så meget. Virksomheder skal kontrollere deres jordforbindelse regelmæssigt, ikke kun fordi reglerne kræver det, men også for at sikre, at ting faktisk fungerer ordentligt over tid. Forskning bliver ved med at vise, hvor vigtig god jording er for at sikre, at systemer kører pålideligt døgnet rundt uden uventede problemer, der pludselig opstår ud af intet. Når man ser på elektriske installationer på tværs af forskellige industrier, er det fortsat fundamentalt at sikre, at alle komponenter har korrekt jording, hvis vi ønsker miljøer, hvor interferens simpelthen ikke opstår.

EMI/RFI Miljøer

Når vi tester, hvordan kabler opfører sig i EMI/RFI-miljøer, kigger vi egentlig på deres evne til at modstå elektromagnetisk og radiobølgeforstyrrelse. Værktøjer som oscilloskoper, spektrumanalysatorer og de specialiserede EMI-modtagere hjælper med at følge signalkvaliteten, mens man observerer, hvordan kablerne opfører sig under udsættelse for forskellige forhold. At få gode basisindstillinger før installation giver mening, hvis vi ønsker at kunne sammenligne tingene senere, når alt er sat op og kører. De data, der indsamles under disse tests, gør mere end blot at informere om, hvad der sker lige nu. De hjælper faktisk også med at forme beslutninger for kommende projekter. Producenter finder disse oplysninger særligt nyttige, når de forsøger at finpudse deres designs for bedre ydeevne. Selv om ingen test er helt feilsikker, giver disse vurderinger reel værdi for enhver, der er alvorligt interesseret i at foretage forbedringer af eksisterende installationer eller planlægge nye projekter i fremtiden.

Almindelige installationsfejl at undgå

At få installationen rigtig er meget vigtigt, når det gælder om at sikre, at kablerne fungerer godt og reducerer interferensproblemer. Mange laver fejl ved at føre kablerne forkert eller ikke sætte tilstrækkelig afstand mellem dem og ting, som forårsager interferens, hvilket virkelig kan skade signalkvaliteten. En anden stor fejl, som vi ofte ser, er ikke at følge installationsreglerne korrekt, og dette gør hele situationen værre for kablerne og øger de irriterende interferensproblemer. At afskærme kablerne korrekt og sikre, at alle forbindelser er spændte, virker måske grundlæggende, men disse trin bliver overraskende ofte ignoreret under installationer. Vi har fundet ud af, at passende uddannelse af installatører gør en kæmpe forskel i forhold til at reducere denne type fejl. Når teams ved, hvad de gør, holder systemerne længere og fungerer bedre i almindelighed, hvilket sparer penge på lang sigt for alle parter.

Forståelse af flertrådskabel og dets rolle i energieffektiv belysning

Hvad er flertrådskabel, og hvorfor det foretrækkes til belysningskredsløb

Flertalsleder er i bund og grund blot mange små kobberledere, der alle er vredet sammen, hvilket skaber noget meget fleksibelt, der fungerer rigtig godt i nutidens belysningssystemer. Den måde, disse ledere er arrangeret på, hjælper faktisk med at reducere belastning, når de bøjes om hjørner, så elektrikere kan føre dem gennem vægge, rør og de der ugemmelige steder, hvor traditionel ledning ville bryde ned. For husholdninger og virksomheder, der har energibesparelser for øje, skiller denne type ledning sig ud, fordi den bedre kan håndtere vibrationer, ikke revner ved temperaturudsving og forbliver pålidelig, selv efter at folk hele tiden justerer belysningsarmaturer over tid. Det betyder færre problemer i fremtiden med tilslutninger, der går i stykker, eller lygter, der pludseligt flimrer.

Forskelle mellem solid og flertrådig ledning i lavspændingsbelysningssystemer

• Fast tråd : Bedst til permanente, statiske installationer på grund af sin stivhed og let lavere elektriske modstand. Den er dog udsat for metaltræthed, når den udsættes for bevægelse eller gentagne bøjninger.
• Tråd med strenge : Tilbyder overlegen fleksibilitet med en 30–40 % større bøjeradius-tolerance, hvilket minimerer risikoen for indre ledningsbrud over tid.

Selvom solid ledning måske har en lavere startomkostning, reducerer flertrådet ledning arbejdskraft- og vedligeholdelsesomkostninger i dynamiske belysningsopsætninger, hvor armaturer flyttes eller opgraderes.

Hvordan ledningsfleksibilitet påvirker installations-effektivitet og langsigtet pålidelighed

Anvendelse af flertrådet ledning gør installationen i almindelighed hurtigere og sikrere. El-installatører, der arbejder med opgraderinger, afslutter ofte opgaver cirka 20 procent hurtigere, fordi ledningerne er lettere at håndtere og vikle rundt om de uoverskuelige fordelingsdåser eller banesystemer, de støder på regelmæssigt. Når elektricitet bevæger sig gennem flere tråde i stedet for en enkelt solid leder, fordeler den sig bedre, hvilket betyder færre varmepunkter. Det er især vigtigt i steder, hvor mange mennesker bevæger sig rundt, såsom kontorbygninger og butikker. Den måde, disse ledninger fordeler belastningen jævnt på, beskytter også skrøbelig udstyr. Dimmerkontakter og de avancerede smartbelysningsstyringer holder længere, fordi de ikke udsættes for pludselige temperaturændringer, som ellers nedbryder dem over tid. Uden denne beskyttelse ville disse komponenter fejle meget tidligere end forventet.

Nøgleforhold for elektricitet og miljø ved valg af tværsnit i flertrådede ledninger

Krav til strømbelastning baseret på LED- og CFL-belysningsanlæg

LED-lyskilder bruger i dag ca. 40 % mindre elektricitet end de gamle CFL-pærer, ifølge det amerikanske energidepartement, som angivet i 2023. Da de bruger så meget mindre strøm, kan elektrikere faktisk nøjes med tyndere ledninger ved installationer. De fleste vælger typisk noget mellem 18 og 14 AWG, når de arbejder med denne type projekter. Men vent, der er også en snublesten vedrørende CFL'er. Når man arbejder med kredsløb, hvor de gamle CFL'er stadig er i brug, skal teknikerne reducere kapaciteten med ca. 20 %. Hvorfor? Jo, fordi CFL'erne skaber en masse elektrisk støj, og derudover er deres indre komponenter ikke lige så effektive, som man kunne ønske. Dette bliver virkelig vigtigt i forbindelse med opgradering af ældre bygninger, hvor folk blot ønsker at udskifte belysningen uden at skulle ombygge hele elektrikinstallationen.

Spændingsfaldsmæssige overvejelser i 12 V og 24 V energieffektive belysningskredsløb

Ifølge National Electrical Code, også kaldet NEC, skal spændingsfaldet holdes under 3 procent, når der arbejdes med lavspændingsbelysning. Lad os se på et eksempel fra virkeligheden: Tag et 24 volts LED-kredsløb, der trækker 5 ampere over 50 fod kabel. Hvis nogen bruger 14 AWG flertrådet ledning, vil der kun gå ca. 1,2 volt tabt. Men skift til 16 AWG, og pludselig bliver problemet større med hele 2,8 volt, der forsvinder. Den slags forskel kan virkelig påvirke, hvor godt lampen faktisk fungerer. En anden vigtig ting er, at flertrådet kobber har omkring 15 procent mindre skin-effekt impedans ved standard 60 hertz-frekvenser sammenlignet med massiv ledning. Det gør en mærkbar forskel i effektiviteten, hvilket er især vigtigt for de dæmpbare 12 volts systemer, hvor hver eneste volt tæller.

Omgivende temperatur, bündlingseffekter og termisk stabilitet under kontinuerlig belastning

Ud fra NEC Tabel 310.16 fra 2023-udgaven kan vi se, at 16 AWG flertrådskabel mister omkring 23 % af sin strømføringsevne, når det udsættes for omgivelsestemperaturer over 40 grader Celsius. Situationen bliver endnu værre, når dette kabel bündles sammen med tre eller flere andre strømførende ledere, hvor strømføringsevnen falder med cirka 30 %. Nogle nyere termografiforskninger har faktisk vist noget interessant også. Flertrådskabler tenderer at køre ca. 10 til 15 grader køligere sammenlignet med deres massive modstykker under lange kontinuerlige belastningsperioder på 6 timer. Denne temperaturforskel hjælper med at forlænge levetiden for isoleringsmaterialet markant, mens det samtidig opfylder strengere brandsikkerhedsregler i bygningsreglementer i forskellige regioner.

Flertrådskabel Størrelsesoversigt: AWG til metrisk konvertering og strømstyrke

Detaljeret flertrådskabelstørrelseoversigt (AWG og mm²) til belysningskredsløb

At finde den rigtige størrelse på flertrådskabel betyder at parre målinger i American Wire Gauge med deres metriske ækvivalenter i kvadratmillimeter. Til energieffektive belysningsopsætninger ser vi typisk 18 AWG-kabler med omkring 0,823 mm², som bruges til de små LED-stripper, og helt op til 12 AWG, som måler cirka 3,31 mm² til større kommercielle installationer. Ifølge nogle nylige undersøgelser fra sidste år fungerer 14 AWG flertrådskabel med ca. 2,08 mm² godt til standard 15 ampere boligbelysningskredse uden at forårsage betydelige spændingsfald.

Elektrisk strømstyrke (Ampere) efter kabeltykkelse og tværsnitsareal

Hvor meget strøm en ledning kan lede, afhænger i første omgang af to faktorer: ledningens tykkelse (gauge) og hvad den er lavet af. Tag f.eks. kobbertråd. Når den er klassificeret til drift ved 60 grader Celsius, kan en 16 AWG-ledning sikkert levere ca. 10 ampere kontinuerligt, mens en 12 AWG-ledning fordobler denne kapacitet til cirka 20 ampere. Noget vigtigt at huske er dog, at National Electrical Code fra 2020 anbefaler at reducere denne kapacitet med ca. 15 %, når flere ledninger er samlet i termisk isolering. Dette er især relevant ved nutidens LED-belysningsinstallationer, hvor det er almindelig praksis at føre flere kredsløb gennem fælles kanaler, hvilket gør korrekte nedregningsberegninger absolut nødvendige for sikkert elektrisk arbejde.

Omsætning af AWG til metriske (mm²) og internationale kabelstørrelsesstandarder

Ved omregning af AWG-mål til metriske enheder indgår en matematisk formel: kvadratmillimeter svarer ca. til 0,012668 ganget med 92 opløftet i ((36 minus AWG) divideret med 19,5). Men ingen har lyst til at beregne det manuelt hele dagen. Derfor har internationale standarder som IEC 60228 gjort det lettere for os ved at definere standardstørrelser på forhånd. De fleste europæiske belysningsinstallationer anvender typisk kabler med en størrelse på 1,5 kvadratmillimeter, hvilket svarer til ca. 16 AWG, eller de større kabler på 2,5 kvadratmillimeter, som svarer til ca. 13 AWG i amerikanske termer. Før du går i gang med ethvert elektrisk projekt, skal du dog altid tjekke, hvad de lokale regler siger om ledningsføring. Bæreevnen for strøm kan variere ret meget mellem amerikanske UL-standarder og europæiske IEC-specifikationer, selv når der tales om ledninger med identiske fysiske dimensioner.

Valg af den rigtige flertrådsledning til bolig- og erhvervsbelysningsapplikationer

Valg af ledertypen i overensstemmelse med indendørs, udendørs og eftermonterede belyssystemer

At vælge den rigtige ledertypen gør en kamp i, hvor godt tingene fungerer i forskellige miljøer. Til indendørs installationer, såsom de almindelige nedhængte LED-lys, vælger de fleste 18 til 16 AWG-ledning med fleksibel PVC-isolering. Det fungerer rigtig godt i de små fordelingsdåser, hvor pladsen er begrænset. Ved udendørs sti- og vejrbelysning bliver det lidt mere kompliceret. Isoleringen skal være modstandsdygtig mod UV-lys, og kobbertrådene skal være tinplaterede for at modstå korrosion. De fleste vælger 14 AWG til 24V installationer, der er længere end cirka 50 fod. Og så må man ikke glemme eftermonterede installationer. Disse ældre systemer har virkelig glæde af ledning med høj temperaturklassificering, som kan holde op til 90 grader Celsius uden at miste sin fleksibilitet. Denne type ledning tåler varmepåvirkningen bedre inde i de ældre kablerør.

Isolatormaterialer: PVC mod XLPE for holdbarhed og energieffektivitet

Valg af isolering påvirker både holdbarhed og systemeffektivitet:

• PVC (Polyvinylchlorid) : En økonomisk løsning med en 600 V-rating og gennemsnitlig dielektrisk tab på 5,8 % (Electrical Safety Foundation, 2023).
• XLPE (krydsforbundet polyethylen) : Tilbyder fremragende termisk stabilitet (op til 135 °C) og reducerer lækstrømme med 38 % sammenlignet med PVC i bündtede konfigurationer, hvilket forbedrer energieffektiviteten i tætte installationer.

Case-studie: Optimering af flertrådet ledning i et kommercielt LED-renoveringsprojekt

Ved eftermontering af et stort kontorrum på 50.000 kvadratfod betød udskiftningen af 12 AWG solid core-kablingen med 10 AWG flertrådet kobber i de primære fordelingsskabe en reel forskel. Spændingsfaldet over de 200 meter lange kredsløb faldt markant fra cirka 8,2 % til kun 2,1 %. Montørerne bemærkede også noget andet – de kunne trække kablerne gennem EMT-rørene cirka 23 % hurtigere ved brug af rope strand-ledere. Og så er der selvfølgelig den økonomiske effekt. Denne opgradering af kablingen bidrog faktisk til at reducere den årlige energiforbrug med cirka 4,7 % alene ved at mindsket de irriterende linjetab. Denne type forbedringer er præcis det, som Energy Department fremhævede tilbage i deres retningslinjer for LED-eftermontering fra 2022, selv om de fleste elektrikere længe har vidst, at det virker i praksis langt før man ser det på papiret.

Trin-for-trin-beregning af kablens størrelse til energieffektive belysningskredsløb

Metode til beregning af optimal flertrådet ledertværsnit

At få valget af korrekt lederstørrelse startes med at se på tre hovedfaktorer: hvor meget strøm der løber gennem kredsløbet, hvilken spændingsdobbelt er acceptable og hvilke temperaturer vi forventer under drift. For at beregne laststrømmen skal du blot dividere den samlede wattage af alle forbrugere med systemspændingen. Lad os sige vi har 100 watt ved 12 volt, hvilket giver ca. 8,3 ampere. Når du vælger en lederstørrelse, skal du altid vælge noget fra NEC-tabellerne, som kan håndtere mindst 125 % af dette tal. Denne ekstra margin hjælper med at undgå overophedning, når kredsløbene kører kontinuerligt i længere perioder. Det bliver dog mere kompliceret i varmere miljøer. Hvis temperaturen stiger over 30 grader Celsius, skal vi justere vores beregninger ved hjælp af de termiske nedadjusteringsfaktorer nævnt i den nyeste NFPA 70-kode. En tommelfingerregel er, at hver 10 graders stigning reducerer den sikre strømføringsevne med mellem 15 og 20 procent.

Spændingsdropsformel og anvendelse i lavspændingssystemer (12V/24V LED)

At holde spændingsfaldet under 3 % (0,36 V for 12 V-systemer) er afgørende for LED-ydelse og levetid. Brug standardformlen:

Voltage Drop (%) = (2 × Length (m) × Current (A) × Resistance (Ω/km)) / (Voltage × 1000)

Flertrådets kobber har en lavere hudeffektmodstand, hvilket gør det 18–22 % mere effektivt end solid ledning i 24 V-systemer over 15 meter (NEMA TS-2022). Når spændingsfaldet overstiger 2,5 %, bevarer en opgradering til en tykkere ledning lumenoutput, da hvert 0,1 V tab reducerer lysstyrken med 4–6 %.

Eksempelberegning: 50-meter kreds, der driver 10 × 10 W LED-armaturer

1. Total belastning: 10 armaturer × 10 W = 100 W
2. Systemstrøm: 100 W / 12 V = 8,33 A
3. Tilladt spændingsdrosel: 12 V × 3 % = 0,36 V
4. Maksimal modstand per meter:
   0.36V / (2 × 50m × 8.33A) = 0.000432 Ω/m

Et 14 AWG flertrådet kabel (2,08 mm²) har en modstand på 0,00328 Ω/m – for højt til denne installation. Ved at opgradere til 12 AWG (3,31 mm², 0,00208 Ω/m) reduceres spændingsfaldet til 2,1 % (0,25 V), hvilket sikrer fuld lysstyrke. Denne korrekte dimensionering reducerer energispild med 9–12 % sammenlignet med for små kabler.

Denne tabel demonstrerer, hvordan en forøgelse af ledertværsnittet forlænger den maksimale kredsløbslængde, samtidig med at NEC's sikkerheds- og effektivitetsstandarder overholdes.

Ofte stillede spørgsmål (FAQ)

Hvad er de primære fordele ved flertrådskabel frem for enkelttrådskabel i belysningskredsløb?

Flertrådskabel giver større fleksibilitet, reduceret risiko for brud på trådene, bedre modstand mod vibrationer og bedre modstandsdygtighed over for temperaturudsving, hvilket gør det ideelt til dynamiske belysningsinstallationer.

Hvorfor anvendes flertrådskabel foretrukket i energieffektive belysningssystemer som LED-systemer?

Flertalsleder kan håndtere lave elektriske belastninger effektivt, fordeler strømmen jævnt for at undgå varmepunkter og reducerer spændingsfald, hvilket forbedrer energieffektiviteten.

Hvordan påvirker flertalsleder installationshastigheden og udstyrets levetid?

Dens fleksibilitet fremskynder installationen og beskytter udstyr som dimmerbrydere mod temperatursvingninger, hvilket forlænger deres levetid.

Hvilke faktorer skal man tage højde for, når man vælger størrelse på flertalsleder?

Overvej strømbelastningen, spændingsfald, omgivelsestemperaturer og om lederen skal bündles med andre, når den rigtige størrelse skal bestemmes.

Hvordan påvirker isoleringsmaterialer effektiviteten af flertalsleder?

Materialer som PVC giver økonomiske fordele, mens XLPE tilbyder overlegen termisk stabilitet og reducerer lækstrømme, hvilket er afgørende for energieffektive installationer.
