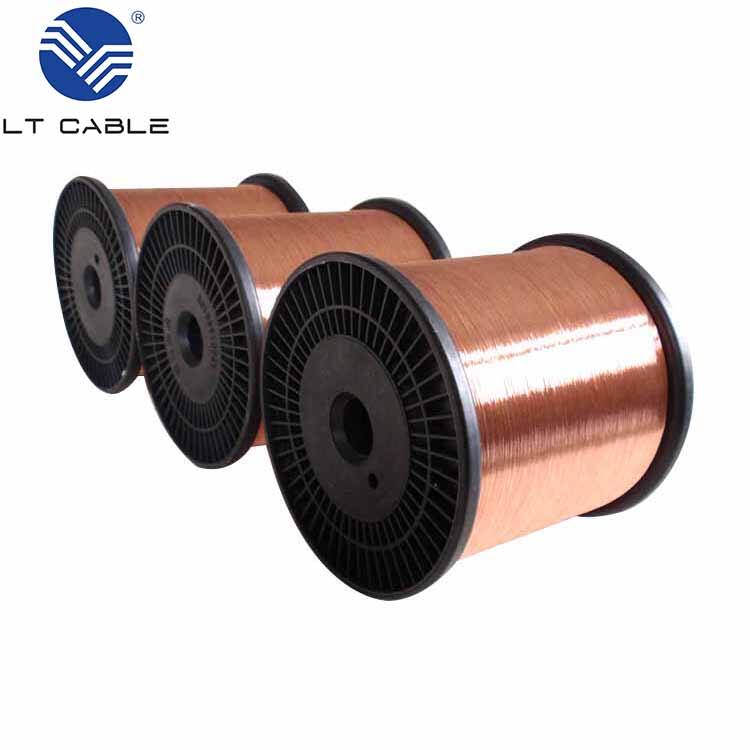

CCA-gevlochten draad: lichtgewicht oplossing met hoge geleidbaarheid

Kernmetallurgische verschillen tussen becladen en plateren voor CCA-draad

Bindingvorming: Diffusie in vaststaat (becladen) versus elektrochemische afzetting (plateren)

De productie van koperomhulde aluminium (CCA)-draad omvat twee totaal verschillende benaderingen bij het combineren van metalen. De eerste methode wordt cladderen genoemd, die werkt via zogeheten diffusie in vaste toestand. In principe passen fabrikanten intense hitte en druk toe, zodat koper- en aluminiumatomen op atomair niveau beginnen te mengen. Wat dan gebeurt, is vrij opmerkelijk: deze materialen vormen een sterke, duurzame binding waarbij ze op microscopisch niveau één worden. Er is letterlijk geen duidelijke grens meer tussen de koper- en aluminiumlagen. Aan de andere kant staat elektrolytisch plateren. Deze techniek werkt anders, omdat er in plaats van atomen te mengen, koperionen op aluminiumoppervlakken worden afgezet via chemische reacties in baden met water. De verbinding hier is echter niet zo diep of geïntegreerd. Het is meer alsof dingen met lijm aan elkaar worden geplakt, in plaats van moleculair worden versmolten. Vanwege dit verschil in binding hebben draden die via elektrolytisch plateren zijn gemaakt, de neiging zich gemakkelijker te scheiden wanneer ze fysieke belasting of temperatuurschommelingen over langere tijd ondergaan. Fabrikanten moeten zich van deze verschillen bewust zijn bij het kiezen van hun productiemethoden voor specifieke toepassingen.

Interfacekwaliteit: Scherfsterkte, Continuïteit en Doorsnedehomogeniteit

De interfaciale integriteit bepaalt rechtstreeks de langetermijnbetrouwbaarheid van CCA-draad. Bekleding levert scherfstrengthen op van meer dan 70 MPa als gevolg van continue metallurgische fusie—bevestigd door genormaliseerde peelingstests—en doorsnede-analyse toont een homogene menging zonder poriën of zwakke grenzen. Gegalvaniseerde CCA daarentegen kent drie aanhoudende uitdagingen:

• Risico's op discontinuïteit , waaronder dendritische groei en interfaciale poriën als gevolg van niet-uniforme afzetting;
• Verminderde hechting , waarbij sectorstudies 15–22% lagere scherfsterkte melden in vergelijking met beklede varianten;
• Gevoeligheid voor afschilfering , met name tijdens buigen of trekken, waar onvoldoende koperpenetratie de aluminiumkern blootlegt.

Aangezien galvaniseren geen atomaire diffusie kent, wordt de interface een voorkeursplaats voor corrosie-initiatie—met name in vochtige of zoute omgevingen—waardoor degradatie versneld wordt wanneer de koperlaag beschadigd is.

Bekledingsmethoden voor CCA-draad: Procesbeheersing en industriële schaalbaarheid

Warmonderdompel- en extrusiebekleding: Voorbereiding van aluminiumsubstraat en oxideverstoring

Goede resultaten behalen met beplating begint met een goede voorbereiding van aluminiumoppervlakken. De meeste bedrijven gebruiken ofwel straalmethoden met schurende materialen of chemische etsprocessen om de natuurlijke oxide laag te verwijderen en een geschikte oppervlakteruwheid te creëren van ongeveer 3,2 micrometer of minder. Dit zorgt ervoor dat de materialen beter aan elkaar hechten op lange termijn. Als we het specifiek hebben over warmgedompelde beplating, dan is het proces vrij eenvoudig, maar vereist het nauwkeurige controle. De aluminium onderdelen worden ondergedompeld in gesmolten koper dat wordt verhit tussen ongeveer 1080 en 1100 graden Celsius. Bij deze temperaturen dringt het koper daadwerkelijk door eventuele resterende oxide lagen heen en begint het zich in het basismateriaal te diffunderen. Een andere methode, extrusiebeplating genaamd, werkt anders en maakt gebruik van enorme hoeveelheden druk tussen 700 en 900 megapascal. Hierdoor wordt het koper in de schone gebieden geperst waar geen oxiden zijn achtergebleven, via een proces dat bekendstaat als afschuifvervorming. Beide methoden zijn ook uitstekend geschikt voor massaproductie. Continue extrusiesystemen kunnen werken met snelheden tot bijna 20 meter per minuut, en kwaliteitscontroles met ultrasoon onderzoek tonen doorgaans interfacecontinuïteitspercentages boven de 98% tijdens volledig operationele commerciële productie.

Sub-arc Lassen Becladding: Real-time Monitoring voor Porositeit en Interfaciale Delaminatie

Bij het onder poeder lassen (SAW) wordt koper afgezet onder een beschermende laag granulair flux. Deze opstelling vermindert oxidatieproblemen sterk en zorgt voor een veel betere controle over de warmte tijdens het proces. Wat betreft kwaliteitscontrole, kan high-speed röntgenbeeldvorming van ongeveer 100 beeldframes per seconde al die kleine poriën kleiner dan 50 micron detecteren terwijl ze ontstaan. Het systeem past vervolgens automatisch parameters aan zoals de voltage-instellingen, de lassnelheid of zelfs de toevoersnelheid van de flux. Temperatuurmonitoring is ook erg belangrijk. De warmtebeïnvloede zones moeten onder de circa 200 graden Celsius blijven om te voorkomen dat aluminium ongewenste recrystallisatie en korrelgroei ondervindt, wat het basismateriaal verzwakt. Na afloop tonen peelingtests regelmatig hechtingssterkten boven de 15 Newton per millimeter, wat voldoet aan of zelfs hoger is dan de normen volgens MIL DTL 915. Moderne geïntegreerde systemen kunnen tegelijkertijd acht tot twaalf draadstrengen verwerken, waardoor delaminatieproblemen in diverse productiefaciliteiten ruwweg 82% zijn gereduceerd.

Galvaniseerproces voor CCA-draad: Hechtingsbetrouwbaarheid en oppervlaktegevoeligheid

Kritische voorbehandeling: Zinkaat-immersie, zuuractivatie en eetshomogeniteit op aluminium

Wanneer het gaat om het verkrijgen van goede hechting op galvanisch gecoate CCA-draden, is de oppervlaktevoorbereiding belangrijker dan bijna alles anders. Aluminium vormt van nature een harde oxide laag die in de weg zit van een goede hechting van koper. De meeste onbehandelde oppervlakken halen de hechttesten niet, waarbij onderzoek van vorig jaar faalkansen van ongeveer 90% liet zien. De zink-immersiemethode werkt goed omdat deze een dunne, gelijkmatige laag zink aanbrengt die fungeert als een soort brug waaraan koper zich kan hechten. Met standaardmaterialen zoals AA1100-legering zorgen zure oplossingen met zwavelzuur en waterstoffluorzuur voor kleine putjes over het oppervlak. Dit verhoogt de oppervlakte-energie met ongeveer 40% tot wel 60%, wat helpt ervoor te zorgen dat de coating zich gelijkmatig verspreidt in plaats van samenklonteren. Wanneer etsen niet goed wordt uitgevoerd, ontstaan er zwakke plekken waar de coating na herhaalde verwarmingscycli of tijdens buigen in het productieproces kan losspringen. Het juiste tijdstip kiezen maakt al het verschil. Ongeveer 60 seconden bij kamertemperatuur met een pH-waarde van ongeveer 12,2 levert zinklagen op die dunner zijn dan een halve micrometer. Als deze voorwaarden niet exact worden nageleefd, neemt de hechtkracht sterk af, soms zelfs met wel driekwart.

Optimalisering Koperplatering: Stroomdichtheid, Badstabiliteit en Hechtingsvalidering (Plakband/Buigproeven)

De kwaliteit van koperlagen hangt sterk af van een strakke controle op de elektrochemische parameters. Wat betreft stroomdichtheid streven de meeste bedrijven naar een waarde tussen 1 en 3 ampère per vierkante decimeter. Dit bereik biedt een goede balans tussen de snelheid waarmee het koper afzet en de resulterende kristalstructuur. Ga je echter boven 3 A/dm², dan ontstaan er al snel problemen. Het koper groeit dan te snel in dendritische patronen die direct gaan barsten wanneer we later draden gaan trekken. Het behoud van badstabiliteit houdt in dat kopersulfaatniveaus nauwlettend worden gecontroleerd, doorgaans tussen 180 en 220 gram per liter. Vergeet ook de glansmiddelen niet. Als deze te laag zijn, neemt het risico op waterstofverbrokkeling met ongeveer 70% toe, wat niemand wil hebben. Voor hechtingstests volgen de meeste installaties de ASTM B571-norm, waarbij monsters 180 graden rond een mal worden gebogen. Ze voeren ook plakbandtests uit volgens IPC-4101-specificaties met een druk van ongeveer 15 newton per centimeter. Het doel is dat er na 20 keer plakband afplakken geen brokken losspringen. Als iets deze tests niet haalt, duidt dit meestal op problemen met verontreiniging van het bad of slechte voorbehandeling, eerder dan op fundamentele materiaalproblemen.

Prestatievergelijking van CCA-draad: Geleidbaarheid, corrosiebestendigheid en trekbaarheid

Koperomhulde aluminium (CCA)-draad heeft bepaalde prestatiebeperkingen als je kijkt naar drie belangrijke factoren. De geleidbaarheid ligt doorgaans tussen de 60% en 85% van wat puur koper biedt, volgens IACS-normen. Dit werkt redelijk goed voor het doorgeven van lage vermogensignalen, maar is ontoereikend voor toepassingen met hoge stroom, waar opwarming een echt probleem wordt voor zowel veiligheid als efficiëntie. Wat betreft corrosieweerstand, is de kwaliteit van de koperlaag van groot belang. Een solide, ononderbroken koperlaag beschermt het onderliggende aluminium vrij goed. Maar als deze laag beschadigd raakt — bijvoorbeeld door fysieke schokken, microscopische poriën in het materiaal of delaminatie aan de grens tussen de lagen — dan komt het aluminium bloot te liggen en begint het veel sneller te corroderen via chemische reacties. Voor installaties buitenshuis zijn extra beschermende polymeercoatings bijna altijd noodzakelijk, vooral in gebieden met regelmatige vochtbelasting. Een andere belangrijke overweging is hoe makkelijk het materiaal kan worden gevormd of getrokken zonder te breken. Warmstrangpresprocessen werken hier beter, aangezien ze de binding tussen de materialen behouden, zelfs na meerdere vormgevingsstappen. Geëlektroplateerde varianten kennen echter problemen, omdat hun verbinding minder sterk is, wat leidt tot afscheiding tijdens de productie. Al met al is CCA een zinvol alternatief als lichtgewicht en goedkopere optie ten opzichte van puur koper in situaties waarin de elektrische eisen niet te hoog zijn. Toch heeft het duidelijk zijn grenzen en mag het zeker niet worden beschouwd als een universele vervanging.

Dikte van de koperbekleding: normen, meting en elektrische impact

Conformiteit met ASTM B566 en IEC 61238: minimumdikte-eisen voor betrouwbare CCA-draad

De internationale normen stellen eigenlijk de minimale dikte vast voor koperbekleding op die CCA-draden die goed moeten presteren en veilig blijven. ASTM B566 stelt dat er minimaal 10% koperinhoud nodig is, terwijl IEC 61238 vereist dat de dwarsdoorsneden tijdens het productieproces worden gecontroleerd om zeker te zijn dat alles aan de specificaties voldoet. Deze regels voorkomen echt dat er wordt gesjoemeld. Sommige studies ondersteunen dit ook. Wanneer de bekleding dunner wordt dan 0,025 mm, neemt de weerstand met ongeveer 18% toe, volgens een artikel dat vorig jaar werd gepubliceerd in het Journal of Electrical Materials. En laten we ook niet vergeten dat oxidatieproblemen hierbij spelen. Slechte bekledingskwaliteit versnelt oxidatie aanzienlijk, wat betekent dat thermische doorlopen ongeveer 47% sneller optreden bij hoge stroombelasting. Dergelijke prestatiedaling kan op termijn ernstige problemen veroorzaken voor elektrische systemen die afhankelijk zijn van deze materialen.

Wervelstroom versus dwarsdoorsnede-microscopie: nauwkeurigheid, snelheid en toepasbaarheid in het veld

Wervelstroomtesting stelt op het veld in staat om snel de dikte te controleren, met resultaten binnen ongeveer 30 seconden. Dit maakt het ideaal voor directe verificatie tijdens installatie van apparatuur ter plaatse. Maar wanneer het gaat om officiële certificering, is dwarsdoorsnede-microscopie nog steeds leidend. Microscopie kan minuscule details detecteren zoals microschaal dunner wordende plekken en interfaceproblemen die wervelstroomsensoren gewoonlijk missen. Technici grijpen vaak terug op wervelstroom voor snelle ja/nee-antwoorden ter plekke, maar fabrikanten hebben microscopierapporten nodig om te beoordelen of volledige batches consistent zijn. Sommige thermische cyclustests hebben aangetoond dat onderdelen die via microscopie zijn gecontroleerd bijna drie keer langer meegaan voordat hun bekleding faalt, wat benadrukt hoe belangrijk deze methode is voor de langetermijnbetrouwbaarheid van producten.

Hoe ondermaatse bekleding (>0,8% volumeverlies van koper) leidt tot ongelijkheid in gelijkstroomweerstand en signaalvervorming

Wanneer het kopergehalte daalt tot onder de 0,8%, zien we een sterke toename van de DC-weerstandsverstoring. Voor elke extra 0,1% verlies aan koper stijgt de resistiviteit met 3 tot 5 procent, volgens bevindingen uit de IEEE-studie naar geleiderbetrouwbaarheid. De resulterende onbalans verstoort de signaalkwaliteit op meerdere manieren tegelijk. Eerst ontstaat er stroomconcentratie precies waar koper en aluminium samenkomen. Vervolgens vormen zich lokale 'hotspots' die oplopen tot wel 85 graden Celsius. En ten slotte treden harmonische vervormingen op boven de 1 MHz. Deze problemen hopen zich echt op in datatransmissiesystemen. Verloren pakketten stijgen tot ruim 12% wanneer systemen continu onder belasting draaien, wat veel hoger ligt dan wat de industrie als aanvaardbaar beschouwt — doorgaans slechts rond de 0,5%.

Hechtingsintegriteit koper-aluminium: Voorkomen van delaminatie in praktijkomgevingen

Onderliggende oorzaken: Oxidatie, walsfouten en thermische wisselbelasting op de verbinding

Bladeringsproblemen in koperomhulde aluminium (CCA) draad ontstaan doorgaans uit verschillende oorzaken. Allereerst kan tijdens het productieproces oppervlakte-oxidatie leiden tot niet-geleidende laagjes aluminiumoxide. Dit vermindert de hechting tussen de materialen aanzienlijk, waardoor de bindingsterkte soms met ongeveer 40% afneemt. Vervolgens zijn er ook problemen die optreden tijdens walsprocessen. Soms ontstaan er kleine holtes of wordt de druk ongelijkmatig over het materiaal uitgeoefend. Deze kleine fouten worden spanningspunten waar scheurtjes kunnen ontstaan wanneer mechanische krachten worden toegepast. Maar waarschijnlijk is het grootste probleem de temperatuurverandering over tijd. Aluminium en koper zetten bij verwarming namelijk sterk verschillend uit. Specifiek gezien zet aluminium ongeveer anderhalf keer zo veel uit als koper. Dit verschil creëert afschuifspanningen aan hun grensvlak die meer dan 25 MPa kunnen bereiken. Praktijktests tonen aan dat zelfs na slechts ongeveer 100 cycli tussen vrieskoude temperaturen (-20°C) en warme omstandigheden (+85°C), de hechtingssterkte in producten van lagere kwaliteit met ongeveer 30% daalt. Dit is een ernstige zorg voor toepassingen zoals zonneparken en autotechnische systemen, waar betrouwbaarheid het belangrijkst is.

Gevalideerde Testprotocollen—Scheuren, Buigen en Thermische Cycli—voor Consistente CCA-draadhechting

Goede kwaliteitscontrole hangt echt af van correcte mechanische testnormen. Neem bijvoorbeeld de 90 graden peltest, vermeld in de ASTM D903-norm. Deze meet hoe sterk de verbinding tussen materialen is door de kracht te bepalen die wordt uitgeoefend over een bepaalde breedte. De meeste gecertificeerde CCA-draden halen tijdens deze tests meer dan 1,5 newton per millimeter. Wat betreft buigtests, wikkelen fabrikanten steekproefdraden rondom mandrels bij min 15 graden Celsius om te zien of er scheuren ontstaan of afscheiding optreedt op de interfacepunten. Een andere belangrijke test is thermisch cyclen, waarbij monsters ongeveer 500 cycli doormaken van min 40 tot plus 105 graden Celsius, terwijl ze worden onderzocht met infraroodmicroscopen. Dit helpt om vroegtijdige tekenen van delaminatie op te sporen die reguliere inspectie zou kunnen missen. Al deze verschillende tests werken samen om problemen op termijn te voorkomen. Draden die niet goed verbonden zijn, tonen na blootstelling aan al die warmtebelasting vaak een onbalans van meer dan 3% in hun gelijkstroomweerstand.

Veldidentificatie van Echte CCA-draad: Valsheid en Verkeerde Etikettering Vermijden

Visuele, Schrap- en Dichtheidscontroles om Echte CCA-draad te Onderscheiden van Koperplaatstaal Aluminium

Echte met koper beklede aluminium (CCA) draden hebben bepaalde kenmerken die ter plaatse kunnen worden gecontroleerd. Begin met het zoeken naar de 'CCA'-markering direct op de buitenkant van de kabel, zoals gespecificeerd in NEC Article 310.14. Vals materiaal laat meestal dit belangrijke detail geheel weg. Voer vervolgens een eenvoudige krastest uit. Verwijder de isolatie en wrijf zachtjes over het oppervlak van de geleider. Echte CCA moet een solide koperlaag tonen die een glanzend aluminium centrum bedekt. Als deze laag begint te bladderen, van kleur verandert of bloot metaal onthult, is de kans groot dat het niet echt is. Tot slot is er het gewichtsfactor. CCA-kabels zijn aanzienlijk lichter dan standaard koperkabels, omdat aluminium minder dicht is (ongeveer 2,7 gram per kubieke centimeter vergeleken met koper van 8,9). Iedereen die met deze materialen werkt, kan het verschil vrij snel voelen wanneer gelijksoortige stukken naast elkaar worden gehouden.

Waarom brand- en krastests onbetrouwbaar zijn — en wat je in plaats daarvan moet gebruiken

Open-vlam brand- en agressieve kras-tests zijn wetenschappelijk onjuist en fysiek schadelijk. Vlammenblootstelling oxideert beide metalen ongeacht, terwijl krassen geen uitsluitsel geeft over de kwaliteit van de metallurgische binding—alleen over het oppervlak. Gebruik in plaats daarvan gevalideerde niet-destructieve alternatieven:

• Wervelstroomonderzoek , die geleidingsgradiënten meet zonder de isolatie aan te tasten
• DC-loopweerstandverificatie met geijkte micro-ohmmeters, waarbij afwijkingen >5% worden gemarkeerd volgens ASTM B193
• Digitale XRF-analysatoren , die snelle, niet-invasieve bevestiging van elementaire samenstelling bieden
  Deze methoden detecteren betrouwbaar ondermaatse geleiders die gevoelig zijn voor weerstandsongelijkheid >0,8%, waardoor spanningsdalingen in communicatie- en laagspanningscircuits worden voorkomen.

Elektrische verificatie: DC-weerstandsonevenwicht als belangrijke indicator van CCA-draadkwaliteit

Wanneer er te veel onbalans in gelijkstroomweerstand is, is dit vrijwel altijd het duidelijkste teken dat er iets mis is met de CCA-kabel. Aluminium heeft van nature ongeveer 55% meer weerstand dan koper, dus wanneer het daadwerkelijke koperoppervlak wordt verkleind door dunne coatings of slechte verbindingen tussen metalen, zien we reële verschillen in de prestaties van elke geleider. Deze verschillen verstoren signalen, verspillen energie en veroorzaken serieuze problemen voor Power over Ethernet-opstellingen, waar kleine spanningsverliezen zelfs totaal kunnen leiden tot het uitschakelen van apparaten. Standaard visuele inspecties volstaan hier niet. Wat het belangrijkst is, is het meten van de onbalans in gelijkstroomweerstand volgens de TIA-568-richtlijnen. Uit ervaring blijkt dat wanneer de onbalans boven de 3% komt, de situatie in systemen met hoge stroomsterkte snel verslechtert. Daarom moeten fabrieken deze parameter grondig testen voordat ze CCA-kabels verzenden. Dit zorgt ervoor dat apparatuur soepel blijft werken, gevaarlijke situaties worden voorkomen en iedereen bespaart op kostbare reparaties later.

Wat is koperomhulde aluminium draad? Structuur, productie en belangrijke specificaties

Metallurgisch ontwerp: aluminium kern met elektrolytisch of gewalst koperen omhulsel

Koperomhulde aluminiumdraad, of kortweg CCA, heeft in wezen een aluminium kern die via processen zoals elektrolytisch plateren of koudwalsen is bedekt met koper. Wat deze combinatie zo interessant maakt, is dat ze profiteert van het feit dat aluminium veel lichter is dan gewone koperdraden — ongeveer 60% lichter eigenlijk — terwijl het nog steeds de goede geleidende eigenschappen van koper behoudt, plus betere bescherming tegen oxidatie. Bij de productie van deze draden beginnen fabrikanten met hoogwaardige aluminium staven die eerst oppervlakkig worden behandeld voordat de koperlaag wordt aangebracht, wat helpt om alles op moleculair niveau goed aan elkaar te hechten. De dikte van de koperlaag is ook erg belangrijk. Meestal ongeveer 10 tot 15% van het totale dwarsdoorsnede-oppervlak, beïnvloedt deze dunne koperen schil hoe goed de draad elektriciteit geleidt, corrosiebestendig is op lange termijn en mechanisch standhoudt bij buigen of uitrekken. Het echte voordeel zit hem in het voorkomen van vervelende oxidevorming op verbindingspunten, iets waar puur aluminium moeite mee heeft. Dit betekent dat signalen schoon blijven, zelfs tijdens gegevensoverdracht met hoge snelheid, zonder signaaldegradatie.

Normen voor bekledingsdikte (bijv. 10%–15% op volumebasis) en invloed op stroomdoorlaatvermogen en buigleven

Industrienormen—including ASTM B566—specificeren bekledingsvolumes tussen 10% en 15% om kosten, prestaties en betrouwbaarheid te optimaliseren. Dunne bekleding (10%) verlaagt de materiaalkosten maar beperkt de hoogfrequentie-efficiëntie vanwege huid-effectbeperkingen; diktere bekleding (15%) verbetert het stroomdoorlaatvermogen met 8–12% en de buiglevensduur met tot 30%, zoals bevestigd door vergelijkende tests volgens IEC 60228.

Wanneer de koperlagen dikker worden, helpen ze galvanische corrosieproblemen op verbindingspunten te verminderen, wat erg belangrijk is bij installaties in vochtige omgevingen of in de buurt van kustgebieden waar zoutlucht aanwezig is. Maar er zit een addertje onder het gras. Zodra we die 15% grens overschrijden, verliest CCA zijn oorspronkelijke voordeel doordat het lichter en goedkoper is dan gewoon massief koper. De juiste keuze hangt volledig af van wat precies moet worden gedaan. Voor vaste toepassingen zoals gebouwen of permanente installaties werkt een koperlaag van ongeveer 10% meestal prima. Aan de andere kant kiezen mensen bij bewegende onderdelen, zoals robots of machines die regelmatig worden verplaatst, vaak voor 15% bekleding, omdat dit beter bestand is tegen herhaalde belasting en slijtage over lange periodes.

Waarom koperomhulde aluminiumdraad optimale waarde biedt: afwegingen tussen kosten, gewicht en geleidbaarheid

30–40% lagere materiaalkosten ten opzichte van puur koper—gevalideerd door benchmarkgegevens van ICPC uit 2023

Volgens de nieuwste benchmarkcijfers van ICPC uit 2023, verlaagt CCA de kosten voor geleidermateriaal met ongeveer 30 tot 40 procent in vergelijking met standaard massief koperen bedrading. Waarom? Aluminium is eenvoudigweg goedkoper op marktniveau, en fabrikanten hebben een zeer strakke controle over de hoeveelheid koper die wordt gebruikt in het bekleedingsproces. We spreken hier over slechts 10 tot 15% koperinhoud in deze geleiders als geheel. Deze kostenbesparingen maken een groot verschil bij het uitbreiden van infrastructuurprojecten, terwijl tegelijkertijd de veiligheidsnormen gehandhaafd blijven. Het effect is vooral merkbaar in situaties met hoge volumes, zoals het aanleggen van hoofdkabels in enorme datacenters of het opzetten van uitgebreide telecomnetwerken verspreid over steden.

40% gewichtsreductie zorgt voor efficiënte luchtopschaling en vermindert de structurele belasting bij langdurige installaties

CCA weegt ongeveer 40 procent minder dan koperdraad van dezelfde dikte, waardoor de installatie over het algemeen veel eenvoudiger is. Bij gebruik voor luchtleidingen betekent dit lagere gewicht minder belasting op elektriciteitspalen en transmissietorens, wat over grote afstanden duizenden kilogrammen bespaart. Praktijktests hebben aangetoond dat werknemers ongeveer 25% van hun tijd kunnen besparen, omdat ze met langere kabels kunnen werken met standaardmateriaal in plaats van gespecialiseerde gereedschappen. Het feit dat deze kabels lichter zijn tijdens transport, helpt ook bij het verlagen van verzendkosten. Dit opent mogelijkheden waar gewicht een grote rol speelt, zoals bij het aanleggen van kabels op hangbruggen, binnen oude gebouwen die behouden moeten worden, of zelfs in tijdelijke constructies voor evenementen en tentoonstellingen.

92–97% IACS geleidbaarheid: profiteren van het skineffect voor prestaties bij hoge frequenties in datakabels

CCA-kabels bereiken ongeveer 92 tot 97 procent van de IACS-geleidbaarheid omdat ze gebruikmaken van een fenomeen dat bekend staat als het skineffect. Kort gezegd blijft elektriciteit bij frequenties boven 1 MHz voornamelijk aan de buitenlagen van geleiders hechten in plaats van door het gehele materiaal te stromen. We zien dit terug in diverse toepassingen zoals CAT6A Ethernet met snelheden van 550 MHz, 5G-netwerkbackbones en verbindingen tussen datacenters. De koperen coating draagt het grootste deel van het signaal, terwijl het aluminium binnenin zorgt voor structurele stevigheid. Tests hebben aangetoond dat deze kabels minder dan 0,2 dB verschil in signaalverlies behouden over afstanden tot 100 meter, wat neerkomt op vrijwel dezelfde prestaties als standaard massieve koperdraden. Voor bedrijven die te maken hebben met enorme datatransfers waarbij budgetbeperkingen belangrijk zijn of waar installatiegewicht een probleem vormt, biedt CCA een slimme afweging zonder veel in te boeten op kwaliteit.

Koperomhulde aluminium draad in snelgroeiende kabeltoepassingen

CAT6/6A Ethernet- en FTTH-dropkabels: waar CCA overheerst vanwege bandbreedte-efficiëntie en buigradius

CCA is tegenwoordig het meest gebruikte geleidingsmateriaal voor de meeste CAT6/6A-ethernetkabels en FTTH-aansluittoepassingen. Met een gewicht dat ongeveer 40% lager is dan dat van alternatieven, is het bijzonder handig bij het aanleggen van kabels, zowel buitenshuis op palen als binnenshuis waar ruimte belangrijk is. De geleidbaarheid ligt tussen 92% en 97% IACS, wat betekent dat deze kabels probleemloos bandbreedtes tot 550 MHz kunnen verwerken. Bijzonder nuttig is de natuurlijke buigzaamheid van CCA: installateurs kunnen deze kabels vrij strak buigen, tot vier keer hun eigen diameter, zonder dat de signaalqualiteit daaronder lijdt. Dit is handig bij het werken rond smalle hoeken in bestaande gebouwen of bij het door kleine wandruimten persen van kabels. En laten we ook niet de kostenaspecten vergeten: volgens gegevens van het ICPC uit 2023 bedragen de besparingen op materiaalkosten alleen al ongeveer 35%. Al deze factoren samen verklaren waarom zoveel vakmensen CCA steeds vaker als standaardoplossing kiezen voor dichte netwerkinstallaties die ook in de toekomst duurzaam moeten blijven.

Professionele audio- en RF-coaxkabels: optimalisatie van het huideffect zonder de hogere kosten van puur koper

In professionele audio- en RF-coaxkabels levert CCA prestaties van broadcastniveau door de geleiderontwerping af te stemmen op elektromagnetische fysica. Met een koperbekleding van 10–15% in volume biedt het dezelfde oppervlaktegeleidbaarheid als massief koper boven 1 MHz—waardoor geluidsgetrouwheid gewaarborgd blijft in microfoons, studiomonitoren, celrepeaterapparatuur en satellietverbindingen. Belangrijke RF-parameters blijven onverminderd:

Door koper exact aan te brengen waar de elektronen stromen, elimineert CCA de noodzaak voor duurdere massief koperen geleiders—zonder prestatieverlies in livegeluid, draadloze infrastructuur of hoogbetrouwbare RF-systemen.

Belangrijke overwegingen: beperkingen en beste praktijken voor het gebruik van koperomhulde aluminium draden

CCA heeft zeker enkele goede economische voordelen en is logistiek gezien zinvol, maar ingenieurs moeten goed nadenken voordat ze het implementeren. De geleidbaarheid van CCA ligt rond de 60 tot 70 procent in vergelijking met massief koper, waardoor spanningsval en warmteopbouw reële problemen worden bij vermogensapplicaties die verder gaan dan basis-10G Ethernet of bij hoogstroomkringen. Omdat aluminium meer uitzet dan koper (ongeveer 1,3 keer zo veel), betekent een correcte installatie het gebruik van momentgestuurde verbindingen en regelmatig controleren van aansluitingen op plaatsen waar vaak temperatuurschommelingen optreden. Anders kunnen deze aansluitingen namelijk op termijn losraken. Koper en aluminium zijn ook niet compatibel. Corrosieproblemen aan hun grensvlak zijn uitgebreid gedocumenteerd, wat verklaart waarom elektriciteitsvoorschriften tegenwoordig vereisen dat antioxidantverbindingen worden aangebracht op alle plaatsen waar ze worden gekoppeld. Dit helpt om de chemische reacties te stoppen die aansluitingen doen verslechteren. Wanneer installaties worden blootgesteld aan vochtigheid of corrosieve omgevingen, wordt het absoluut noodzakelijk om industriële isolatie van hoge kwaliteit te gebruiken, zoals vernet polyethyleen met een temperatuurbereik van ten minste 90 graden Celsius. Te scherpe bochten maken, met een kleiner straal dan acht keer de diameter van de kabel, veroorzaakt kleine barstjes in de buitenlaag, iets wat beter geheel kan worden vermeden. Voor kritieke systemen zoals noodstroomvoorzieningen of hoofdverbindingen in datacenters kiezen veel installateurs tegenwoordig voor een gemengde strategie. Ze gebruiken CCA in distributieleidingen, maar schakelen over op massief koper voor de eindverbindingen, om kostenbesparingen te combineren met systeembetrouwbaarheid. En we mogen de recyclingoverwegingen niet vergeten. Hoewel CCA technisch wel recyclebaar is via speciale scheidingsmethoden, is er voor een verantwoorde einde-levenscyclus toch behoefte aan gecertificeerde e-afvalfaciliteiten die de materialen verantwoord beheren volgens milieuvoorschriften.

Wat is CCA-draad? Samenstelling, elektrische prestaties en belangrijke afwegingen

Koperomhuld aluminium opbouw: Laagdikte, hechtingsintegriteit en IACS-geleidbaarheid (60–70% van puur koper)

Koperomklaad aluminium of CCA-draad heeft in wezen een aluminium kern die is bedekt met een dunne koperlaag die ongeveer 10 tot 15 procent van de totale dwarsdoorsnede uitmaakt. Het idee achter deze combinatie is eigenlijk eenvoudig: het probeert het beste van beide werelden te combineren—lichtgewicht en betaalbaar aluminium, plus de goede geleidings eigenschappen van koper aan het oppervlak. Maar er zit een addertje onder het gras. Als de binding tussen deze metalen niet sterk genoeg is, kunnen kleine openingen ontstaan aan de grens tussen beide materialen. Deze openingen neigen er met de tijd toe om te oxideren en kunnen de elektrische weerstand verhogen met tot wel 55% in vergelijking met gewone koperdraden. Als we kijken naar de daadwerkelijke prestatiecijfers, bereikt CCA doorgaans ongeveer 60 tot 70% van wat wordt genoemd het International Annealed Copper Standard voor geleiding, omdat aluminium nu eenmaal minder goed elektriciteit geleidt dan koper over het gehele volume. Vanwege deze lagere geleiding moeten ingenieurs diktere draden gebruiken wanneer ze met CCA werken om dezelfde hoeveelheid stroom te geleiden als koper zou doen. Deze vereiste om vrijwel alle gewichts- en materiaalkostenvoordelen teniet te doen die CCA in de eerste plaats aantrekkelijk maakten.

Thermische beperkingen: Resistieve verwarming, ampaciteitsverlaging en invloed op continu belastingsvermogen

De toegenomen weerstand van CCA leidt tot een grotere Joule-verwarming bij het geleiden van elektrische belastingen. Wanneer de omgevingstemperatuur ongeveer 30 graden Celsius bereikt, vereist de National Electrical Code dat de stroomcapaciteit van deze geleiders met ongeveer 15 tot 20 procent wordt verminderd in vergelijking met soortgelijke koperdraden. Deze aanpassing helpt voorkomen dat de isolatie en verbindingspunten oververhitten boven veilige limieten. Voor standaard eindcircuiten betekent dit dat ongeveer een kwart tot een derde minder continue belastingscapaciteit beschikbaar is voor daadwerkelijk gebruik. Als systemen langdurig boven 70% van hun maximale beoordeling draaien, heeft aluminium de neiging te verzachten via een proces dat annullering wordt genoemd. Deze verzwakking beïnvloedt de kernsterkte van de geleider en kan verbindingen bij aansluitpunten beschadigen. Het probleem wordt erger in beperkte ruimtes waar warmte niet goed kan ontsnappen. Naarmate deze materialen verslechtering over maanden en jaren, ontstaan er gevaarlijke hete plekken in installaties, wat uiteindelijk zowel veiligheidsnormen als betrouwbare prestaties van elektrische systemen in gevaar brengt.

Waar CCA-kabels tekortschieten in vermogenstoepassingen

POE-deployment: Spanningsverlies, thermische doorloop en niet-conformiteit met IEEE 802.3bt Klasse 5/6 stroomlevering

CCA-draad werkt gewoon niet goed met de huidige Power over Ethernet (PoE)-systemen, vooral die die voldoen aan de IEEE 802.3bt-standaarden voor Klassen 5 en 6, die tot 90 watt kunnen leveren. Het probleem komt neer op weerstandsniveaus die ongeveer 55 tot 60 procent hoger zijn dan wat nodig is. Dit veroorzaakt aanzienlijke spanningsdalingen over standaard kabellengtes, waardoor het onmogelijk wordt om de stabiele 48-57 volt gelijkstroom te handhaven die aan de apparaten aan de andere kant nodig is. Wat daarna gebeurt, is ook erg slecht. De extra weerstand genereert warmte, wat de situatie verergert, omdat heetere kabels nog meer weerstand bieden, waardoor een vicieuze cyclus ontstaat waarin temperaturen gevaarlijk blijven stijgen. Deze problemen overtreden ook de veiligheidsregels van NEC Artikel 800 evenals de IEEE-specificaties. Apparatuur kan volledig stoppen met werken, belangrijke gegevens kunnen beschadigd raken, of in het ergste geval, onderdelen blijvend beschadigd raken wanneer ze niet voldoende stroom ontvangen.

Lange afstanden en hoogstroomcircuiten: Overschrijden van de NEC 3% spanningsverliesdrempel en de ampaciteit-deratingseisen van artikel 310.15(B)(1)

Kabels langer dan 50 meter brengen CCA vaak boven de 3% spanningsvalgrens van de NEC voor aftakelingskringen. Dit leidt tot problemen zoals inefficiënte werking van apparatuur, vroegtijdige defecten bij gevoelige elektronica en diverse prestatieproblemen. Bij stroomsterktes boven de 10 ampère zijn volgens NEC 310.15(B)(1) aanzienlijke ampaciteitsverlagingen nodig voor CCA. Waarom? Omdat aluminium warmte gewoon niet zo goed verwerkt als koper. Het smeltpunt ligt rond de 660 graden Celsius, vergeleken met het veel hogere smeltpunt van koper van 1085 graden. Proberen dit op te lossen door geleiders groter te maken, heft in wezen alle kostenbesparingen van CCA weer op. Ook de praktijkgegevens vertellen een andere geschiedenis. Installaties met CCA hebben ongeveer 40% meer thermische belastingsincidenten dan reguliere koperbedrading. En wanneer deze belastingssituaties zich voordoen in beperkte buisleidingruimtes, ontstaat een reëel brandgevaar dat niemand wil.

Veiligheids- en nalevingsrisico's van verkeerd gebruikte CCA-bedrading

Oxidatie bij aansluitingen, kruipvervorming onder druk en storingen in de betrouwbaarheid van verbindingen volgens NEC 110.14(A)

Wanneer de aluminiumkern binnen CCA-kabels blootgesteld raakt op aansluitpunten, begint deze vrij snel te oxideren. Hierdoor ontstaat een laag aluminiumoxide met hoge weerstand, waardoor de plaatselijke temperatuur ongeveer 30% kan stijgen. Wat daarna gebeurt, is nog erger voor betrouwbaarheidsproblemen. Wanneer de klemmenbouten over tijd constante druk uitoefenen, stroomt het aluminium koud uit de contactgebieden weg, waardoor de verbindingen geleidelijk losraken. Dit schendt voorschriften zoals NEC 110.14(A), die veilige, laagweerstandige verbindingen vereisen voor permanente installaties. De door dit proces gegenereerde warmte leidt tot lichtboogfouten en breekt isolatiematerialen af, iets wat vaak wordt genoemd in NFPA 921-onderzoeken naar oorzaken van brand. Voor circuits die meer dan 20 ampère leveren, treden problemen met CCA-kabels ongeveer vijf keer sneller op dan bij standaard koperbedrading. En dit maakt het gevaarlijk: deze storingen ontwikkelen zich vaak stilletjes, zonder duidelijke signalen tijdens normale inspecties, totdat ernstige schade is opgetreden.

Belangrijke mislukkingsmechanismen zijn:

• Galvanische corrosie bij koper-aluminium interfaces
• Kruipvervorming onder aanhoudende druk
• Verhoogde contactweerstand , stijgend met meer dan 25% na herhaaldelijke thermische cycli

Een adequate mitigatie vereist antioxidantverbindingen en momentgestuurde aansluitingen die specifiek zijn goedgekeurd voor aluminiumgeleiders — maatregelen die in de praktijk zelden worden toegepast bij CCA-draad.

Hoe verantwoord CCA-draad te kiezen: toepassingsgeschiktheid, certificeringen en totale kostenanalyse

Geldige toepassingen: bedrading voor regelcircuits, transformatoren en laagvermogen hulpkringen — niet voor eindcircuitgeleiders

CCA-draad kan verantwoord worden gebruikt in laagvermogen-, laagstroomtoepassingen waarin thermische beperkingen en spanningsval minimaal zijn. Dit omvat:

• Bedieningsbedrading voor relais, sensoren en PLC I/O
• Transformatorsecundaire wikkelingen
• Hulpkringen die werken onder 20A en 30% continu belasting

CCA-bedrading mag niet worden gebruikt in kringen die wandcontactdozen, verlichting of andere standaard elektrische belastingen in het gebouw voeden. De National Electrical Code, specifiek Artikel 310, verbiedt het gebruik ervan in 15 tot 20 ampère-kringen omdat er daadwerkelijk problemen zijn geweest met oververhitting, spanningsfluctuaties en loslatende verbindingen over tijd. Wanneer CCA wel is toegestaan, moeten ingenieurs controleren of de spanningsval over de lijn niet meer bedraagt dan 3%. Ze moeten ook zorgen dat alle verbindingen voldoen aan de voorschriften in NEC 110.14(A). Deze specificaties zijn behoorlijk lastig te halen zonder speciale apparatuur en correcte installatietechnieken, die de meeste aannemers niet goed kennen.

Certificeringsverificatie: UL 44, UL 83 en CSA C22.2 Nr. 77 — waarom een erkende listing belangrijker is dan een label

Derdepartijcertificering is essentieel — niet optioneel — voor elke CCA-geleider. Controleer altijd de actieve registratie tegen erkende normen:

Lijsting in de UL Online Certificeringsdirectory bevestigt onafhankelijke validatie—in tegenstelling tot niet-geverifieerde fabikantsetiketten. Niet-gelijst CCA mislukt zeven keer vaker de ASTM B566 hechtingstest dan gecertiseerd product, wat direct het oxidatierisico bij aansluitingen verhoogt. Controleer voordat u specificatieert of installeert of het exacte certificienummer overeenkomt met een actieve, gepubliceerde lijsting.
