Gelakte CCA-draad versus ongecoate CCA-draad: corrosie en soldeerbaarheid

Hoe gelakte CCA-corrosieweerstand verbetert ten opzichte van onbehandelde CCA

Oxidatiepaden in onbehandelde CCA onder vochtigheid en zoutbelasting

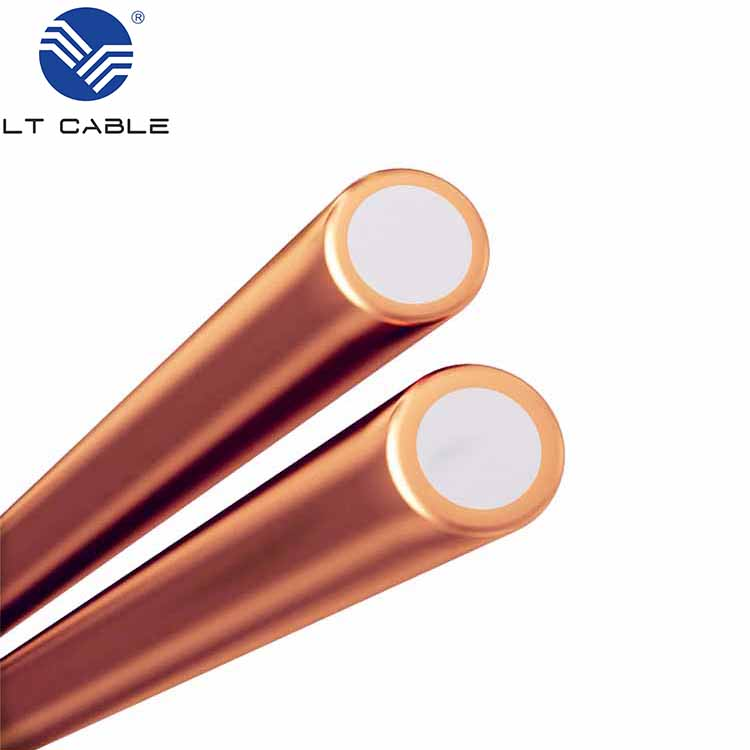

Bloot koper-gekleurd aluminium (CCA)-draad heeft een aluminium kern die metallurgisch is gebonden aan een dunne koperlaag. In vochtige omgevingen oxideert het koperoppervlak tot een niet-geleidende cupro-oxide-laag, wat de contactweerstand verhoogt en de signaalintegriteit vermindert. Blootstelling aan zout versnelt deze verslechtering drastisch: chloride-ionen dringen de oxide laag binnen, waardoor putcorrosie ontstaat en de koper–aluminium grenslaag wordt aangetast. Zodra microscheurtjes de aluminium kern blootleggen, treedt galvanische koppeling met koper op, wat tot snelle oplossing van het aluminium leidt — een goed gedocumenteerde foutmodus onder zoute omstandigheden. Industriële tests volgens ASTM B117 (5% NaCl-nevel bij 35 °C) tonen aan dat bloot CCA binnen slechts 200 uur 12–15% van zijn koperlaagdikte verliest, wat resulteert in een hoge-weerstand oxide-opbouw en onomkeerbare mechanische en elektrische verslechtering.

Functie van tincoating: barrièrebescherming en galvanische compatibiliteit met koper

TCCA-draad heeft een tinlaag bovenop de koperbekleding, wat drie aanvullende corrosiebeschermingsmechanismen biedt: fysieke barrièrebescherming, galvanische compatibiliteit en beperkte offeractie. Tin blokkeert effectief vocht en zuurstof om oxidatie van het onderliggende koper te voorkomen. Belangrijk is dat het elektrodepotentiaal van tin (−0,14 V t.o.v. SHE) dicht bij dat van koper (+0,34 V) ligt, waardoor de galvanische stroom bij krassen in de laag minimaal blijft—anders dan bij het zeer ongunstige Cu–Al-koppel (ΔE ≈ 0,7 V). Hoewel tin niet klassiek offerend is zoals zink, corrodeert het wel preferentieel boven koper bij lokale beschadigingen, waardoor blootstelling van zowel koper als aluminium wordt uitgesteld. Deze meervoudige bescherming behoudt de interfaciale integriteit en zorgt voor een lage, stabiele weerstand—essentieel voor langdurige betrouwbaarheid in maritieme, automotive en buitentoepassingen.

ASTM B117-zoutneveltestgegevens: kwantificering van de superieure corrosieprestaties van TCCA

ASTM B117-zoutneveltesten blijven de industrienorm voor vergelijkende corrosiebeoordeling. Tijdens een gecontroleerde 500-urige test (5% NaCl-nevel, 35 °C) vertonen TCCA-draadjes geen zichtbare corrosie en een elektrische weerstandstoename van minder dan 2%. Daarentegen ontwikkelt onbeschermde CCA uitgebreide groene corrosieproducten, oppervlakteputtering en een weerstandstoename van meer dan 60%. Deze prestatieverschil—gevalideerd in meerdere onafhankelijke laboratoriumtests—correleert direct met betrouwbaarheid in praktijkomstandigheden: TCCA stelt systemen in staat robuust te functioneren in zware omgevingen waar onbeschermde CCA vroegtijdig faalt door interfaciale verslechtering en galvanisch gedreven aluminiumverlies.

Waarom TCCA consistente, hoge-solderopbrengst garandeert

De rol van tin bij het bevorderen van solderbaarheid en stabiele intermetaalverbindingvorming

De tinlaag op TCCA zorgt voor een schone, oxidevrije oppervlakte die de soldeerbareheidproblemen van onbehandelde CCA elimineert. In tegenstelling tot koper, dat snel een hardnekkige Cu₂O-laag vormt die het bevochtigen verstoort, blijft tin metallurgisch actief en lost gemakkelijk op in gesmolten soldeer. Bevochtigingstests bevestigen dit voordeel: met tin gecoate oppervlakken bereiken binnen 1,5 seconde een bevochtigingshoek van minder dan 15°, terwijl geoxideerde, onbehandelde CCA meer dan 35° vertoont (J. Mater. Sci., 2022). Deze snelle, uniforme bevochtiging initieert een gecontroleerde vorming van de intermetallische verbinding Cu₆Sn₅ (IMC)—een cruciale interface-laag die tijdens standaardreflow een stabiele dikte van 1–2 µm bereikt. In tegenstelling tot directe Cu–soldeerinterfaces, waarbij onder thermische belasting brosse, overmatige IMC-groei kan optreden, levert de tin-gemedieerde verbinding consistente sterkte en vermoeiingsweerstand.

Reflow- en handgesoldeerde resultaten: verbindingsterkte, voidvorming en procesvenster-voordelen van TCCA

Gegevens uit de praktijk van assemblage onderstrepen de procesvoordelen van TCCA. Bij productie met hoge betrouwbaarheid met SAC305-soldeer bereikten TCCA-afgewerkte aansluitdraden een trekkracht van 38,5 N — 22 % hoger dan de 31,5 N van onbewerkte CCA — en vertoonden 45 % minder voiding na 1.000 thermische cycli (−40 °C tot +125 °C), waarmee aan de IPC-610 Class 3-eisen werd voldaan (studie uit 2023). De tincoating verbreedt het procesvenster aanzienlijk: verbindingen blijven volledig soldeervaardig na 8 uur stoomveroudering (in tegenstelling tot minder dan 2 uur voor onbewerkte CCA) en verdragen piekreflowtemperaturen van 245–260 °C zonder dewetting. Handgesoldeerproeven tonen aan dat TCCA slechts een milde, rosingebaseerde flux vereist, voor-tinnen overbodig maakt en glanzende, concave voetjes vormt in minder dan 2 seconden. Deze eigenschappen dragen bij aan first-pass-opbrengsten van meer dan 99,5 % in massaproductie — wat herwerk, afval en storingen in gebruik vermindert.

Een evenwicht vinden tussen betrouwbaarheidswinst en kosten- en toeleveringsketenrealiteiten

Hoewel TCCA meetbare voordelen biedt op het gebied van corrosiebestendigheid en soldeerbaarheid, moeten engineeringteams deze voordelen afwegen tegen de kosten- en toeleveringsketenimplicaties. De tincoating voegt materiaal- en verwerkingskosten toe—meestal met een stijging van de kosten per meter met 15–25% ten opzichte van ongecoate CCA. In consumentenelektronica met hoge volumes kan deze prijsopslag de adoptie beperken. De totale eigendomskosten (TCO) zijn echter vaak gunstiger voor TCCA wanneer betrouwbaarheid wordt meegerekend: minder oxidatie verlaagt de herwerkingsratio van connectoren met maximaal 40%, terwijl sterker, luchtbelvrij verbindingen de levensduur verlengen in toepassingen met vochtige of zoutachtige omgevingen—waardoor garantieclaims en onderhoudskosten in het veld dalen. Vanuit het oogpunt van de toeleveringsketen is tincoating een volwassen, breed beschikbare proces; het kwalificeren van secundaire plateringsleveranciers vermindert het risico van afhankelijkheid van één leverancier, en een bescheiden buffervoorraad aan afgewerkte kabel versterkt de veerkracht verder. De beslissing hangt af van de toepassingscontext: voor missiekritieke systemen waarbij stilstand zware operationele of veiligheidsgevolgen heeft, vertegenwoordigt de bescheiden initiële investering in TCCA een verstandige investering in langetermijnbetrouwbaarheid. In toepassingen met lage belasting en hoge kostengevoeligheid blijft ongecoate CCA bruikbaar—maar alleen wanneer de omgevingsbelasting en de controle over het soldeerproces streng worden beheerd.

Veelgestelde vragen

Wat is TCCA-draad?

TCCA-draad verwijst naar tin-gecoate koper-beklede aluminiumdraad. Het kenmerk is een laag tin bovenop de koperbekleding, wat een verbeterde corrosieweerstand en soldeerbareheid biedt ten opzichte van onbeschermde CCA-draad.

Waarom wordt tin gebruikt als coatingmateriaal?

Tin fungeert als een effectieve barrière tegen vocht en zuurstof, voorkomt oxidatie van het onderliggende koper en verbetert de soldeerbareheid door stabiele intermetallische lagen te vormen tijdens de montage. Het heeft ook een goede galvanische compatibiliteit met koper.

Wat is het belangrijkste voordeel van TCCA ten opzichte van onbeschermde CCA in zware omgevingen?

TCCA biedt superieure corrosieweerstand door degradatie door vochtigheid, zoutblootstelling en galvanische reacties te voorkomen, waardoor mechanische en elektrische betrouwbaarheid op lange termijn gewaarborgd blijft.

Hoe verbetert TCCA de soldeerbareheid?

De tinlaag op TCCA voorkomt de vorming van niet-geleidende oxiden, wat snelle en consistente soldeernatheid waarborgt. Daarnaast vergroot deze laag het verwerkingvenster voor solderen, waardoor gebreken zoals holtes of brosse intermetallische verbindingen minder vaak optreden.

Is TCCA duurder dan onbehandelde CCA?

Ja, de tincoating verhoogt de materiaal- en verwerkingskosten met 15–25%. De verbeterde betrouwbaarheid en lagere kosten voor herstelwerk en garantieclaims compenseren deze prijsopslag echter vaak in kritieke toepassingen.

Hoe presteert TCCA in zoutneveltests?

TCCA presteert aanzienlijk beter dan onbehandelde CCA in ASTM B117-zoutneveltests: na 500 uur vertoont TCCA minder dan 2% weerstandsverhoging, terwijl onbehandelde CCA meer dan 60% weerstandsverhoging laat zien en bovendien zichtbare corrosie en putvorming vertoont.

Voor welke toepassingen is TCCA het meest geschikt?

TCCA is ideaal voor missie-kritische systemen in maritieme, automotive en buiten-elektronica waar corrosiebestendigheid en langetermijnbetrouwbaarheid vereist zijn. Het kan ook worden gebruikt in andere contexten met hoge betrouwbaarheid waar storing niet toegestaan is.
