Gelakte CCA-draad: wat het is en waarom tincoating belangrijk is

Wat is TCCA-draad? Samenstelling, structuur en kernvoordelen

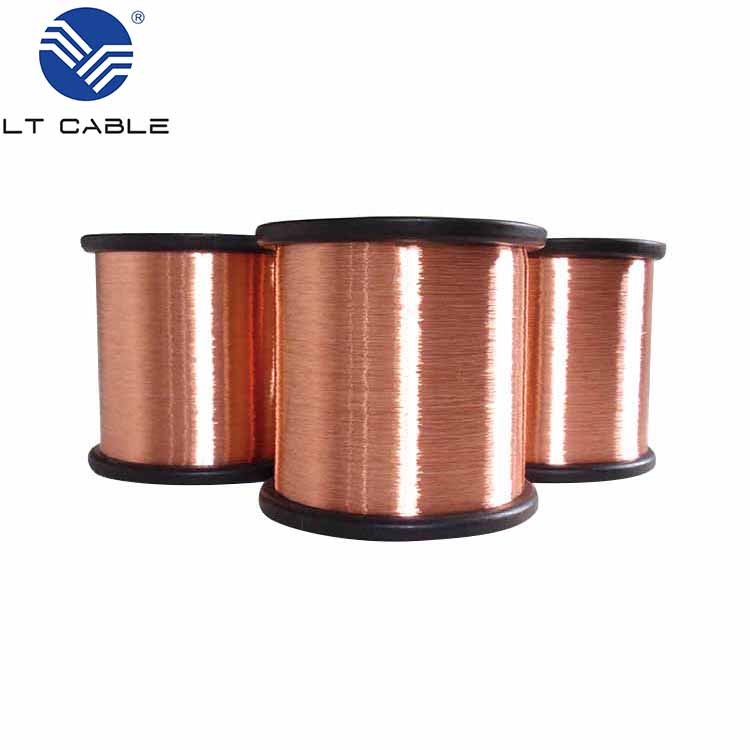

Gelakte koperbeklede aluminiumdraad (TCCA) is een drielaagse samengestelde geleider: een aluminium kern, een gebonden koperbekleding en een buitenste tinlaag. De aluminiumkern – die ongeveer 90% van de doorsnede beslaat – levert aanzienlijke gewichtsbesparingen en lagere grondstofkosten ten opzichte van massieve koperdraad. De koperlaag (ongeveer 10% volume) behoudt een hoge elektrische geleidbaarheid, terwijl de tinstrook een duurzame, soldeerbare barrière vormt die oxidatie tegenwerkt en de langetermijnbetrouwbaarheid verbetert. Deze constructie levert een draad op die tot 40% lichter is dan zuiver koper, met materiaalkosten die ongeveer 40% lager liggen. Daarnaast biedt TCCA 2,6–3,2× meer lengte per eenheidsgewicht en -diameter – essentieel voor het spoelen en installeren in grote volumes. De aluminiumkern zorgt voor inherent buigzaamheid, waardoor het leggen en aansluiten in complexe assemblages eenvoudiger wordt, terwijl de tinstrook consistente soldeerbaarheid en corrosiebestendigheid garandeert. Deze eigenschappen maken TCCA een strategische keuze in de automobielindustrie, telecommunicatie en industriële apparatuur, waar gewicht, kosten, vervaardigbaarheid en levensduur nauw met elkaar verweven zijn.

Waarom tinplating belangrijk is: corrosiebestendigheid en milieubescherming

Vorming van een passieve oxidebarrière in vochtige en buitensituaties

Bij blootstelling aan vocht vormt de tinlaag op TCCA-draad snel een dichte, zelfpassiverende SnO₂-film. In tegenstelling tot blote koperbeklede aluminiumdraad (CCA), waarvan de natuurlijke aluminiumoxide porøs is en slecht hecht, is de oxide van tin compact, chemisch stabiel en zeer weerstandsbiedend tegen doordringing van elektrolyten. Deze barrière onderdrukt effectief galvanische corrosie aan de aluminium-koper-grens — zelfs bij langdurige vochtigheid of blootstelling aan kustomstandigheden. Onafhankelijke veldbeoordelingen bevestigen dat onbeschadigde tin-geplateerde geleiders na vijf jaar in offshore-windinstallaties geen roest vertonen, terwijl blote CCA binnen weken zichtbare verslechtering toont. Belangrijk is dat de oxide-laag zichzelf herstelt: kleine mechanische schade wordt direct opnieuw geoxideerd, waardoor de bescherming zonder ingrijpen wordt hersteld. Deze passieve veerkracht maakt tinplating onmisbaar voor buitentoepassingen en toepassingen met beperkt onderhoud.

Offerende bescherming bevestigd door ASTM B117-zoutneveltest

Buiten passieve bescherming fungeert tin als een offeranode—het corrodeert preferentieel vanwege zijn hogere electrochemische activiteit ten opzichte van koper en aluminium. Dit mechanisme met dubbele werking zorgt voor voortdurende bescherming, zelfs wanneer de plating beschadigd is. ASTM B117-zoutneveltesten bevestigen dit gedrag: in een onafhankelijke evaluatie uit 2023 hield TCCA-draad 1.500 uur continu zoutnevel vol zonder roestvlekken of putcorrosie, terwijl gelijkwaardige ongeplateerde CCA-monsters binnen 200 uur catastrofaal faalden. De tinstaag loste geleidelijk en uniform op, waarbij zowel de koperlaag als de aluminiumkern volledig behouden bleven. Deze resultaten bevestigen dat tinplating niet dient als een cosmetische afwerking, maar als een ingenieus ontworpen, veilige corrosiebestendigheidssysteem—vooral essentieel in maritieme, vervoers- en industriële toepassingen.

Functionele voordelen van TCCA: soldeerbare eigenschappen, lasbaarheid en thermische prestaties

De tincoating van TCCA verbetert de functionele prestaties tijdens productie en gebruik aanzienlijk—met name de soldeervaardigheid, lasbaarheid en thermische stabiliteit ten opzichte van ongecoate CCA. Terwijl ongecoate CCA snel aluminiumoxide vormt, wat het bevochtigen verstoort en agressieve fluxen vereist, behoudt TCCA een consistent soldeerbaar oppervlak. De tinlaag voorkomt oxidatie aan de grensvlakken, waardoor betrouwbare intermetallic binding met milde, no-clean-fluxen mogelijk is. Dit vermindert de noodzaak voor reiniging na het solderen, elimineert risico’s van corrosieve reststoffen en versnelt de productiesnelheid—waardoor afkeurpercentages en nazorg in snelle kabelboomproductielijnen dalen. Bij weerstandslassen zorgt het uniforme tinnoppervlak voor consistente elektrodecontacten en minimaliseert spatten, wat sterkere en herhaalbaardere verbindingen oplevert. Thermisch gezien profiteert TCCA van de lage mismatch in uitzettingscoëfficiënt tussen tin en aluminium—wat spanningen bij aansluitingen tijdens thermische cycli vermindert. Gecombineerd met de hoge geleidingsverhouding ten opzichte van het gewicht, ondersteunen deze eigenschappen robuuste, langlevende verbindingen in omgevingen met trillingen en wisselende temperatuur.

Waar TCCA echte waarde levert in de praktijk: maritieme, automotive en industriële toepassingen

TCCA-draad levert meetbare waarde op daar waar gewicht, duurzaamheid en vervaardigbaarheid samenkomen — met name in maritieme, automotive en industriële systemen. De bewezen prestaties zijn gebaseerd op de synergie tussen de lichtheid van aluminium, de geleidbaarheid van koper en de milieu- en verwerkingsvoordelen van tin.

Veldbewezen betrouwbaarheid in offshore windenergie, NEMA 4X-behuizingen en EV-kabelbomen

In offshore windparken heeft TCCA na vijf jaar continu blootstelling aan zoutachtige omgevingingen nul significante verslechtering aangetoond—gevalideerd door sectorbeoordelingen die in 2024 werden gepubliceerd. De tinlaag fungeert zowel als passieve barrière als offeranode, waardoor galvanische aanvallen op de aluminium-koperinterface worden voorkomen. Binnen NEMA 4X-gecertificeerde behuizingen—ontworpen voor hogedrukspoelingen en blootstelling aan chemicaliën—weerstaat het ingetinde oppervlak oxidatie en fretting op aansluitpunten, waardoor signaalintegriteit wordt behouden en ongeplande onderhoudsinterventies worden verminderd. Voor hoogspanningskabelbundels in elektrische voertuigen (EV’s) vermindert TCCA de totale voertuigmassa zonder de betrouwbaarheid van verbindingen in te boeten: automobiel-OEM’s rapporteren stabiele geleidbaarheid en verbindingintegriteit over meer dan 100.000 mijl werkelijke bedrijfsomstandigheden, zelfs bij blootstelling aan weg-zout en extreme thermische cycli. De compatibiliteit van de thermische uitzettingscoëfficiënt met aluminiumcomponenten vermindert bovendien vermoeiing bij krimpverbindingen en soldeerverbindingen—waardoor de levensduur wordt verlengd onder invloed van trillingen en temperatuurschommelingen. Deze toepassingsgebieden illustreren de rol van TCCA niet als compromis, maar als een doelgerichte oplossing voor kritieke bedrading waarbij levenscycluskosten, veiligheid en prestaties op elkaar moeten aansluiten.

Frequently Asked Questions (FAQ)

Waaruit bestaat TCCA-draad?

TCCA-draad bestaat uit een aluminiumkern, een gebonden koperlaag en een buitenste tinlaag, waardoor een drielaags samengestelde geleider ontstaat.

Waarom is tinplating belangrijk voor TCCA-draad?

Tinplating beschermt TCCA-draad tegen corrosie door een passieve oxidebarrière te vormen en als offeranode te fungeren, wat de langetermijnbetrouwbaarheid in vochtige en buitenvoorwaarden waarborgt.

Welke industrieën profiteren het meest van het gebruik van TCCA-draad?

TCCA-draad is ideaal voor industrieën zoals de maritieme sector, de automobielindustrie en industriële productie, waar gewichtsreductie, duurzaamheid en corrosiebestendigheid van cruciaal belang zijn.

Hoe presteert TCCA-draad bij zoutneveltesten?

Bij ASTM B117-zoutneveltesten hield TCCA-draad 1.500 uur blootstelling vol zonder roestvlekken of putcorrosie, wat zijn duurzaamheid en corrosiebestendigheid bevestigt.

Welke voordelen biedt TCCA-draad in de productie?

De tincoating van de TCCA-draad verbetert de soldeerbareheid, lasbaarheid en thermische stabiliteit, waardoor de productiekosten dalen en de betrouwbaarheid van verbindingen op lange termijn wordt verbeterd.
