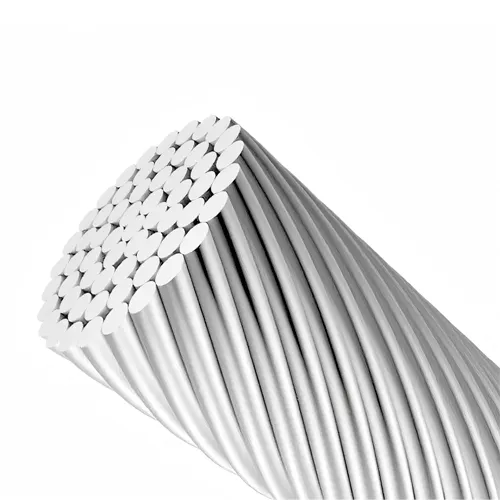

Често срещани дефекти при вити кабели CCA и как да се избягват

Производствени дефекти във вити кабели CCA

Неравномерност на жилите: обратни жили, люлеещи се жили и прекомерно усукване

Равномерността на жилите е от критично значение за витите кабели CCA. По време на процеса на витане несъосоставеността може да доведе до три основни дефекта: обратни жили , при които счупена жила се завива назад и образува изпъкнал бугор; люлеещи се жили , предизвикани от недостатъчно опъване и водещи до зазори, които намаляват ефективното напречно сечение; и прекомерно усукване , при което излишното усукване предизвиква вътрешно напрежение и преждевременно прекъсване по време на огъване. Всеки от тези дефекти уврежда както електрическата производителност — чрез увеличаване на локалното съпротивление и образуване на горещи точки, — така и механичната цялост. Предотвратяването им зависи от прецизен контрол на опъването, постоянен диаметър на жилите и редовни вътрешни проверки на опъването.

Повърхностни и материални дефекти: драскотини, вдлъбнатини, крехки жили и включвания на шлака

Повърхностни дефекти – включително драскотини, вдлъбнатини, крехки жици и включвания на шлака – се появяват поради износване на изтеглящия филц, деламинация на обвивката или замърсяване по време на производствения процес. Тези дефекти действат като концентратори на напрежение и ускоряват умората при вибрации или огъване. Крехките жици често се дължат на неправилно отжигане или прекомерна студена обработка, което води до чупене по време на опресване или огъване. Включванията на шлака от алуминиевото ядро или медната обвивка създават локални слаби точки, склонни към разделяне на нишките. Според проучване от 2022 г. в отрасъла повърхностните дефекти са причина за почти 30 % от отказите на място при слънчеви инсталации, използващи вити CCA жици. За намаляване на риска производителите трябва да прилагат строги проверки на повърхността – предпочтително чрез вихротокови изпитания – и да поддържат чисти и контролирани производствени среди.

Рискове от корозия и окисление при вити CCA жици

Изолираната жица от медно-алуминиев сплав (CCA) е подложена на вродени рискове от корозия поради своето биметално строение. Алуминиевото ядро естествено образува високоомен оксиден слой при контакт с въздуха, което компрометира цялостта на завършването и ускорява деградацията – особено в точките на свързване. Полеви проучвания документират ускорени темпове на отказ в среда с висока влажност, където галваничната корозия между медното покритие и алуминиевото ядро се засилва. Техниците могат да установят загуба на напречното сечение, предизвикана от ранна корозия, чрез наблюдение на несъответствието в постояннотоковото съпротивление – надежден и неинвазивен диагностичен инструмент.

Оксидация на алуминиевото ядро и повреди на съединенията: Защо двойното свързване ускорява деградацията

Практиките за свързване силно влияят върху развитието на корозията. Двойното свързване — поставянето на два проводника под един и същ конектор — създава микропразнини, които задържат влага и позволяват електрохимични реакции. Тези места ускоряват окисляването на алуминия, увеличавайки контактното съпротивление до 600 % в рамките на 18 месеца. Получащото се локализирано нагряване започва самоподдържащ се цикъл на деградация. Промишлените насоки категорично не препоръчват двойното свързване, тъй като компрометираните връзки губят 95 % от своята способност да пренасят ток, преди да стане видимо повреждение. Потвърдената цялост изисква пълно метал-към-метал съприкосновение без задържани въздушни мехурчета.

Небалансът на постояннотоковото съпротивление като ранен индикатор за загуба на напречното сечение, предизвикана от корозия

Небалансът на постояннотоковото съпротивление е чувствителен, приложим на място индикатор за развиваща се корозия в многожилни CCA проводници. Когато окисляването намали напречното сечение на проводника неравномерно, възникват измерими промени в проводимостта по успоредните пътища. Сравнителен небаланс над 15 % сигнализира за начална компрометираност на напречното сечение — често месеци преди термичен разгръщане или видимо увреждане. Изследвания, проследяващи подложени на външни влияния инсталации, потвърдиха тази корелация: засегнатите вериги се деградираха с до 15 пъти по-висока скорост в сравнение с напълно защитените аналоги. Проактивният мониторинг на съпротивлението позволява своевременно вмешателство преди катастрофален отказ.

Механична деградация на многожилен CCA проводник по време на експлоатация

Изтриване и абразия при входовете на тръбите и в участъците с остри завои

Струнената жица от медно-алуминиев сплав (CCA) е особено уязвима към механично износване при входовете на тръбите, кутиите за завършване и остри завои. Според докладите на NEMA търкането в тръбите е свързано с 12% честота на повреди при струнени проводници на базата на алуминий. Триенето срещу метални повърхности прерязва външните струни, което увеличава локалното съпротивление. За разлика от чистата мед, тънкото медно покритие на CCA осигурява ограничена устойчивост на триене. Нарушаването на минималните радиуси на завиване, предписани от NEC (напр. член 360 на NEC), води до необратима деформация и ускорява загубата на медното покритие. Мерките за намаляване на риска включват използването на съвместими фланци за вход, прилагането на антиабразивни ръкави в точките на натоварване и стриктното спазване на минималните изисквания за радиус на завиване. Ако не се предприемат мерки, износването в комбинация с окислението, предизвикано от влага, може да доведе до скрита повреда на струните.

Умора от вибрации при динамични инсталации: полеви данни срещу чиста мед

Полевите данни от помпени, двигателни и климатични системи показват, че многожилената жица от медно-алуминиева сплав (CCA) претърпява значително по-висока умора на жилите близо до твърди монтиране и шкафове за автоматично превключване (ATS). Вибрационното триене и ускорената кристализация на метала предизвикват прекъсване на жилите в точките на компресия. Олющените жили допълнително намаляват електрическата непрекъснатост поради преривистия контакт. Жицата от медна сплав постоянно надвишава многожилената CCA жица в критични инфраструктурни приложения благодарение на по-добрата си пластичност, устойчивост на пълзене и издръжливост при умора.

Проблеми при монтажа и свързването, специфични за многожилената CCA жица

Неуспехи при опресоване и неправилно приложение на винтови конектори: Несъответствие с UL 486A-B за алуминий/CCA

Прекъсването на застранили жици от медно-алуминиев сплав (CCA) изисква методи, които се различават от тези, използвани за мед. Компресионните съединения, които надвишават номиналния калибър, допринасят за 38 % от ранните повреди при алуминиеви сплави. Стандартните винтови клеми са особено неподходящи за жици над 10 AWG: несъответствието в термичното разширение ускорява релаксацията на пружината, което позволява на отделни жички да се преместват и да образуват зони, подложни на окисляване, в рамките на 6–12 месеца — дори при умерена влажност. Съответствието с UL 486A-B изисква използване на винтови клеми с контролиран въртящ момент, антиоксидантни паста и матрици за опресване, специално валидирани за CCA. Несъответстващото опресване води до микропукнатини, които увеличават съпротивлението с 15–63 % при лабораторни циклични тестове при 75 °F. Това намалява ампеража под проектните граници и може да предизвика термичен разгон. Поддържането на правилния радиус на огъване по време на инсталацията също намалява металическата умора — което потвърждава практически доказателства, че крайните съединения са основната причина за повреди.

Ограничения на производителността на изолирани медни жици с алуминиево ядро в критични приложения

Многожилният кабел с алуминиево ядро и медно покритие (CCA) е принципно неподходящ за приложения, изискващи висока надеждност, вярност на сигнала или механична устойчивост. Алуминиевото му ядро има по-високо постоянно токово съпротивление в сравнение с медта, което води до по-големи загуби при вкарване на сигнала и по-висок процент грешки при предаване на данни. Независими изпитания потвърждават, че CCA последователно не отговаря на стандарта TIA-568 за усукани двойки кабели, ограничавайки пропускателната способност и стабилността на мрежата. При приложения за захранване по-високото съпротивление причинява падане на напрежението и генериране на топлина, което оказва допълнително напрежение върху контактите и изолацията. Механично CCA притежава по-ниска устойчивост на умора: то се чупи по-лесно при многократно огъване или вибрации, поради което е неподходящо за роботика, аерокосмически приложения или мобилно оборудване. В комбинация с податливостта към галванична корозия, „студено течение“ (крип) и деградация при термични цикли тези ограничения ограничават използването на многожилния CCA само за малко натоварени, некритични приложения — където спестяванията в разходи и тегло не компрометират безопасността, непрекъснатата работа или съответствието с нормативните изисквания.

Често задавани въпроси

В: Какви са основните производствени дефекти при вити кабели CCA?
О: Често срещаните дефекти включват обратни жили, разхлабени жили, прекомерно усукване, драскотини, вдлъбнатини, крехки жили и включвания на шлака. Тези проблеми компрометират както електрическата, така и механичната цялост.

В: Защо корозията е значителна загриженост при вити кабели CCA?
О: Биметалната структура на витите кабели CCA увеличава риска от галванична корозия и окисляване, особено във влажни среди, което води до повреди в точките на свързване и ускорено остаряване.

В: Как производителите могат да намалят повърхностните и материалните дефекти?
О: Строги инспекции на повърхността, тестване с вихрови токове, чисти производствени среди и поддържане на правилен контрол на напрежението по време на производството могат да намалят повърхностните дефекти и да подобрят издръжливостта.

В: Каква роля играе неуравновесеността на постояннотоковото съпротивление при диагностицирането на корозия?
А: Небалансът в постояннотоковото съпротивление помага за откриване на корозията в ранен стадий, като идентифицира неравномерната проводимост по отделните нишки, което позволява своевременно намесване преди сериозно деградиране.

В: Подходящ ли е оплетеният медно-алуминиев проводник (CCA) за критични приложения?
А: Не, оплетеният медно-алуминиев проводник (CCA) не е подходящ за критични приложения поради по-високото му съпротивление, по-ниската му механична устойчивост и склонността му към корозия. Той е най-подходящ за приложения с ниска товарна способност и не критични функции.
