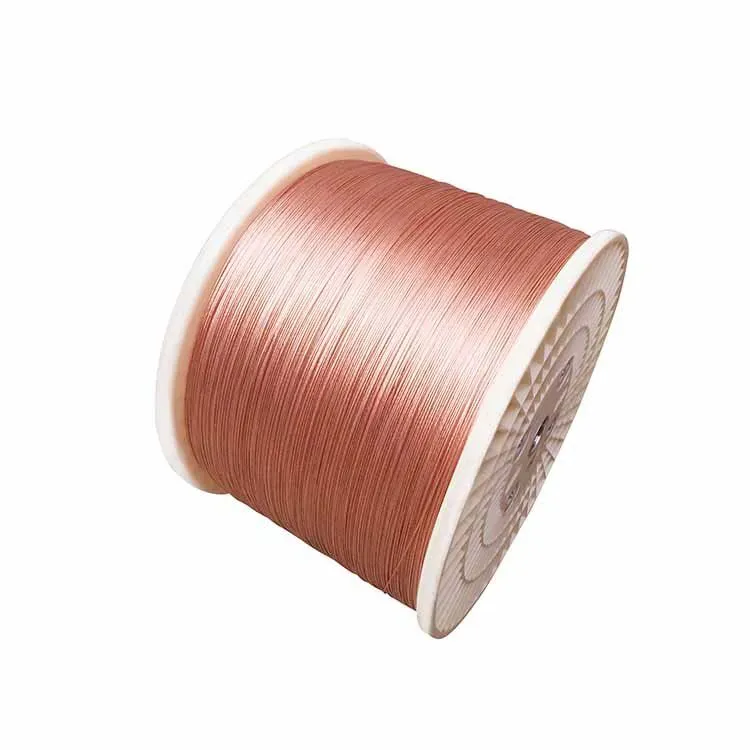

Най-добрите размери на бобини за омеден алуминиев (CCA) вито жици: сравнение по стандарта DIN 400/630/750

Стандарти за бобини по DIN и механична съвместимост за вити CCA проводници

Габаритни параметри (A–E) и тяхното влияние върху стабилността при навиване на вити CCA проводници

Стандартите DIN определят пет критични размера на бобината (A–E), които регулират устойчивостта на навиването за изолирани с мед жици от алуминий, покрит с мед (CCA). Разстоянието между фланците (размер A) предотвратява напречното изплъзване по време на бързо размотаване; широчината на бобината (размер C) трябва да съответства на минималния радиус на огъване на жицата, за да се избегне напрежение в областта на стъклоподобния преход; а свободното пространство във вътрешната част на цилиндричната повърхност на бобината (размер E) минимизира пластичната деформация под радиално натоварване. Несъответствието между тези параметри и механичния профил на жицата води до огъване (бъклинг) на навитите нишки и е причина за 24 % от отказите на полето, свързани с несъответствие в опаковката, според анализ от 2023 г. за устойчивост на опаковката. Тъй като изолираните с мед жици от алуминий, покрит с мед (CCA), имат по-ниска твърдост в сравнение с масивните проводници, те изискват строго контролирани градиенти на напрежението – особено по време на циклите на стартиране и спиране – за запазване на цялостта на нишките.

Диаметър на фланеца, вътрешен диаметър на ядрото и максимална височина на навиването: предотвратяване на деформация при изолирани с мед жици от алуминий, покрит с мед (CCA)

Диаметърът на фланеца трябва да надвишава радиалния праг на компресия, определен от комбинирания модул на витата CCA — недостатъчно големите фланци предизвикват чупежи поради притискане по време на вибрации при транспортиране. Вътрешният диаметър (ID) на сърцевината е също толкова критичен: стойности под 1,1× минималния радиус на огъване на жицата ускоряват умората на алуминиевата сърцевина, особено при хибридни конструкции, където диференциалното удължение между медното покритие и алуминиевата сърцевина усилва напрежението. Максималната височина на навиване трябва да се ограничи, за да се осигури равномерно разпределение на товара по страничните стени; надхвърлянето на класовете, определени от DIN, увеличава риска от пластична крип-деформация експоненциално. Индустриалните данни показват, че хибридните вити конфигурации от алуминий и мед изпитват с 27 % по-голяма деформация след навиване при липса на строг контрол върху вътрешния диаметър на сърцевината. Проверката на съответствието по размери в момента на специфициране на бобината намалява тригерите за преизпълнение с 74 %.

Свойства на витата CCA жица, които определят оптималния размер на бобина според DIN

Опъната якост, удължение и умора при огъване: Защо за извития CCA кабел е необходима прецизна размерна селекция на бобината

Опънатата якост на извития CCA кабел (98–150 MPa, в зависимост от броя на нишките и термичната обработка), поведението му при удължение и устойчивостта му към умора при огъване директно определят безопасната геометрия на бобината. По-ниската опъната якост спрямо чистата мед означава, че прекалено големи фланци или прекалено малки ядра могат да доведат до неравномерно разпределение на напрежението — което води до постоянно удължение над прага от 6 % или микротрещини в алуминиевото ядро. Повторното огъване около малки диаметри на ядрото по време на навиване с висока скорост ускорява уморното разрушение, особено когато радиусът на огъване падне под границата на умора на кабела. Следователно вътрешният диаметър на ядрото на бобината трябва да е достатъчно голям, за да се запази радиусът на огъване в безопасни граници докато и да се поддържа напрежението при навиване в интервала 15–20 % от крайната опъната якост — баланс, който може да се постигне единствено чрез приложение-специфична размерна селекция според DIN.

Съответствие AWG към DIN: Съпоставяне на диаметрите на вити жици от медно-алуминиев сплав (22–6 AWG) с DIN 400, 630 и 750

Това съответствие гарантира механично съвпадение между геометрията на шпулата и ограниченията за кабела. Шпулите DIN 400 (диаметър на фланеца 400 мм, вътрешен диаметър на сърцевината ~100 мм) осигуряват оптимален контрол на напрежението за падащия кабел 22–18 AWG — предотвратявайки прекомерното навиване и образуването на „птичи гнезда“. Шпулите DIN 630 (фланец 630 мм, вътрешен диаметър на сърцевината ~125 мм) поддържат приложения за кабели 16–12 AWG с дължина до 1000 метра, като спазват ограниченията за радиус на огъване. За тежки кабели с големи сечения 10–6 AWG от медно-алуминиев сплав (CCA), използвани в електромобилни и слънчеви кабелни системи, шпулите DIN 750 (фланец 750 мм, вътрешен диаметър на сърцевината 160 мм) осигуряват необходимата структурна устойчивост и носимост, за да се предотврати деформацията на фланеца и да се гарантира последователно и с минимални изкривявания размотаване при автоматизираното производство на кабелни снопове.

Избор на шпули, насочен от приложението, за плетени кабели от медно-алуминиева сплав (CCA)

Правилният размер на шпулката за вити кабели от медно-алуминиев сплав (CCA) зависи значително от приложението. Леките телекомуникационни спускащи кабели изискват по-малки шпулки за по-лесно обращение, докато тежките кабели за електромобили (EV) и слънчеви фотоволтаични системи изискват по-големи шпулки, за да се осигури надеждност на производствения процес.

Телекомуникационни спускащи кабели: Защо DIN 400 максимизира ефективността при обращение и раздаване

Телекомуникационните спускащи кабели обикновено използват вити кабели от медно-алуминиев сплав (CCA) с калибър 22–18 AWG. Тези леки кабели се монтират от сервизни превозни средства, които изискват чести и бързи смяни на шпулките. Компактните габарити на шпулката DIN 400 и типичното й натоварване под 15 кг позволяват работа с една ръка и се побират безпроблемно в стандартното телекомуникационно оборудване за раздаване — което изключва забавяния, свързани с модернизация. Тази съвместимост директно подобрява производителността на техниците на терена и намалява простоите по време на инсталация, като утвърждава DIN 400 като де-факто стандарт за логистиката на спускащи кабели.

Хардуер за електромобили (EV) и фотоволтаични кабели за слънчеви панели: Кога DIN 630 или DIN 750 гарантират надеждност на процеса

Хардуерите за батерии на електромобили (EV) и кабелите за слънчеви фотоволтаични системи използват по-тежки вити кабели от медно-алуминиев сплав (CCA) с големина от 10 до 6 AWG, които изискват значително по-високо напрежение при навиване и размотаване. Шпулът по DIN 400 няма достатъчна твърдост на фланците и диаметър на ядрото, за да разпредели тези сили равномерно — което води към рискове от деформация на фланците, отделяне на жилите или образуване на „птичи клетки“. Шпуловете по DIN 630 и DIN 750 предлагат пропорционално по-широки фланци и по-голям вътрешен диаметър на ядрото, за да стабилизират профила на напрежението при автоматизирани процеси с висока скорост и голям брой цикли. Техните конструктивни запаси осигуряват гладко и с минимални деформации размотаване по време на роботизирано опресване и трасиране — което е от решаващо значение за поддържане на електрическата непрекъснатост и дългосрочната надеждност в приложения с критични изисквания за безопасност.

Често задавани въпроси (ЧЗВ)

Какви са ключовите размери по DIN за шпулове с вити кабели от медно-алуминиева сплав (CCA)?

Петте критични размера (A–E) включват разстоянието между фланците, широчината на шпула, вътрешния диаметър на ядрото, максималната височина на навивката и зазора във вътрешната част на барабана, които заедно определят стабилността на навивката за витите кабели.

Защо е важно правилното измерване на шпуловете за вити кабели от медно-алуминиева сплав (CCA)?

Правилният размер на шпулите осигурява правилно разпределение на напрежението, предотвратява деформация или огъване на жичните нишки и минимизира последващата дисторсия след навиване и повреди, свързани с умора.

Какви са препоръчителните размери на шпули по DIN в зависимост от AWG?

DIN 400 за 22–18 AWG, DIN 630 за 16–12 AWG и DIN 750 за 10–6 AWG. Тези съответствия помагат да се подравнят геометрията на шпулите с растягащите и уморителните свойства на жицата.

Какви са предимствата на шпулите по DIN при раздаването на телекомуникационни жици?

Шпулите по DIN 400 предлагат компактен дизайн и лека вместимост, което подобрява ефективността при работа с тях и съвместимостта с оборудването за раздаване на телекомуникационни жици, осигурявайки оптимизирана инсталация.

Защо шпулите по DIN 630 и DIN 750 са по-подходящи за приложения в областта на електромобилите и слънчевата енергия?

По-дебелите жици, използвани в приложенията за електромобили и слънчева енергия, изискват по-широки и по-здрави шпули, за да издържат високите растягащи сили и да предотвратят деформацията и несъответствията в напрежението при раздаване по време на автоматизирано маршрутизиране.
