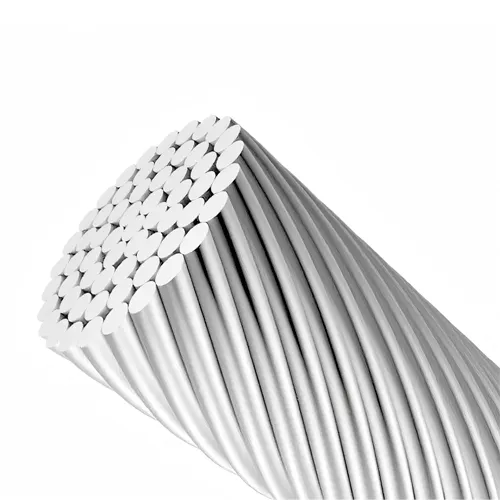

Контрол на качеството на вити кабели от медно-алуминиев сплав: брой на нишките, навиване и допуснати отклонения

Проверка на броя на нишките за осигуряване на проводимост и гъвкавост

Как броят на нишките влияе върху ампеража и устойчивостта към умора при огъване

Броят на жилите във витата CCA жица критично влияе както върху електрическата, така и върху механичната устойчивост. По-голям брой жили подобрява гъвкавостта, като разпределя напрежението при огъване между повече отделни жили — намалява риска от умора и разрушение в динамични приложения като роботика, преносими електронни устройства и автоматизирано оборудване. В същото време точността има ключово значение: отклонение от зададения брой жили с 10 % може да намали ефективната напречна площ до 15 %, което директно намалява допустимия ток и увеличава термичното съпротивление. Проверката на допустимото отклонение на съпротивлението служи не само като електрически контрол, но и като непряк индикатор за металическата цялост — потвърждава равномерното медно покритие и устойчивостта му към деградация при термично циклиране. По същия начин адекватната плътност на жилите е съществена, за да се предотврати изместването на метала по време на завъртане, особено при компресия в клеми или при преминаване през изолирани уплътнения.

Стандартизирано изпитване според IEC 60228 и ASTM B33 за вита CCA жица

Производителите проверяват функционалния брой жици в непрекъснато гофрираните алуминиеви (CCA) проводници, като използват IEC 60228 и ASTM B33 като основни стандарти. Те определят минималните изисквания към проводниците за приложения с висока гъвкавост и насочват инспекторите при оценката на съответствието. Гаранцията за качество включва изкуствени стареене, които количествено определят разликите в живота на проводниците при отклонения ±1 жица, извършени при контролирано напрежение с калибрирани микрометри. Лабораториите проверяват резултатите чрез крос-валидация: оптичната микроскопия открива несъответствия в слоевете – включително цели числа на жиците, които не отговарят на изискванията, докато прецизните шублери потвърждават общата геометрия. Последователното номериране на жиците осигурява съвместимост в различните приложения – от статичните фидерни линии до осцилиращите надземни участъци.

Контрол на геометрията на навиването: посока, дължина и еднородност във витите CCA проводници

Геометрията на усукване — включваща посоката, дължината и еднородността — директно определя механичната стабилност и електрическата последователност на медно-алуминиевия проводник (CCA). Точен контрол върху тези параметри гарантира предсказуема производителност в изискващи условия.

S-усукване срещу Z-усукване: последици за стабилността на усукването и завършването на конекторите

S-усукване (ляво усукване) и Z-усукване (дясно усукване) описват хеликоидната ориентация на жилите в проводника. Изборът влияе върху три ключови области на производителност:

• Стабилност на усукването : Конфигурациите с S-усукване се съпротивляват на разплитане при торсионно напрежение, порадо което се предпочитат за динамични инсталации като роботика, транспортни системи и подвижни манипулатори.
• Завършване на конекторите : Z-усукването позволява по-плътно подреждане на жилите и подобрява компресионната посадка в клеми и терминали благодарение на своето посока по часовниковата стрелка — което увеличава повърхността на контакт и намалява интерфейсното съпротивление.
• Цикъл на гъвкавост : Правилната посока на усукване оптимизира разпределението на огъващото напрежение и удължава циклите на умора с 12–15 % в сравнение с несъвместими или неправилно конфигурирани алтернативи (IEEE Std 1185-2022).

Несъвместимите посоки на усукване в многожилни кабели предизвикват вътрешен торсионен дисбаланс, ускорявайки износването на изолацията и намалявайки надеждността в дългосрочен план.

Допустими отклонения на дължината на усукване и тяхната критична роля за механичната цялост

Постоянството на дължината на усукване — осевото разстояние, необходимо на една жила, за да извърши пълен 360° завой — е съществено за структурната цялост. Индустриалните стандарти предвиждат строга допустима грешка от ±3 %. Отклоненията извън този диапазон значително увеличават риска от механични повреди:

Нееднородната геометрия на наслагването също изкривява разпределението на тока, увеличавайки локализираните топлинни „горещи точки“ с 7–9 % (проучване от 2023 г. извън спецификацията). За да се поддържа съответствие при производствени скорости до 40 м/мин, производителите използват вградени безконтактни визуални системи, които непрекъснато следят геометрията на наслагването в реално време.

Съответствие с размерните и електрическите допуски при жици от комбинирана медно-алуминиева сърцевина (CCA)

Допуски за диаметър и тяхното влияние върху напречното сечение и ампеража

Контролът на външния диаметър е основен за поддържане на постоянна напречна площ — и следователно на ампеража — при многожилни жици от медно-алуминиев сплав (CCA). Тъй като съпротивлението е обратно пропорционално на площта на проводника, дори незначителните отклонения в диаметъра оказват изключително силно влияние: отклонение от допустимата толерансова стойност ±1 % води до приблизително ±2 % промяна в напречната площ, докато намаляване на диаметъра с 10 % намалява напречното сечение с около 19 %, което рязко увеличава съпротивлението и термичното напрежение. Стандартът ASTM B566/B566M определя точни толерансови граници за диаметъра, съгласувани с амперажните класификации за конкретни калибри. Проверката с микрометър по време на процеса на усукване и при окончателната инспекция гарантира ранно откриване на несъответстващи спецификациите условия — предотвратявайки последващи проблеми като прекомерно падане на напрежението, деградация на изолацията или термичен разгон в монтираните системи.

Валидиране на толеранса за съпротивление спрямо EN 50522 и референтни показатели за експлоатационна производителност

Тестването на постояннотоково съпротивление според EN 50522 предоставя окончателния електрически бенчмарк за вити кабели CCA. Този стандарт определя максимално допустимото съпротивление на единица дължина за всеки размер на проводника, като изрично взема предвид композитната структура от медно обвивано алуминий. Съответствието — обикновено проверявано в рамките на ±5 % от табулираната стойност — потвърждава както металургичната хомогенност, така и точността на геометричните параметри. Практическата валидация укрепва лабораторните резултати: стабилни профили на падане на напрежението и минимално повишаване на температурата в продължение на хиляди работни часа в търговски и жилищни инсталации потвърждават поддържаната експлоатационна способност. Четирижичните Келвинови измервания, приложени върху проби от партиди, осигуряват проследими и годни за сертифициране данни — което гарантира, че заводските изпитания са значимо съгласувани с реалното поведение в експлоатация.

Сертифициране, проследимост и протоколи за контрол на качеството на вити кабели CCA

Изолираните жици от медно-алуминиев сплав (CCA) трябва да отговарят на строга екосистема от сертификати и протоколи за проследимост, за да се гарантират безопасността, производителността и съответствието с нормативните изисквания при реални условия на експлоатация. Съответствието с директивата RoHS потвърждава липсата на опасни вещества; стандартизациите UL и IEC 60228 валидират проводимостта, здравината при опън и гъвкавостта; а ASTM B566/B566M установява окончателната спецификация за жици от медно-алуминиев сплав (CCA), използвани в електрически приложения – регулирайки цялостта на сцеплението, дебелината на обвивката и размерната точност. Все по-често глобалните покупатели изискват сертификат ISO 14001 като доказателство за отговорно управление на околната среда през целия жизнен цикъл на производството.

Проследимостта е вградена на ниво партида чрез уникални идентификационни кодове, свързани с изчерпателни тестови доклади — в които са записани провереното количество жици, геометрията на усукването, стойностите на съпротивлението и измерванията на диаметъра. Протоколите за качествен контрол комбинират периодично разрушително тестване (напр. анализ на напречното сечение за потвърждаване на допустимите отклонения по диаметър) с непрекъснат мониторинг на производствения процес — особено при етапа на медно покритие, където качеството на сцеплението определя дългосрочната корозионна устойчивост и стабилността при пренасяне на ток. Както е потвърдено в писмо от 2022 г. на Комисията по безопасност на потребителските стоки на САЩ, не са издадени мерки за отстраняване на дефекти за жилища, електрифицирани с правилно сертифицирана многожилна CCA жица — което подчертава нейната доказана надеждност при производство и инсталиране според признати стандарти.

Често задавани въпроси

Какво е значението на броя на жиците в многожилната CCA жица?

Броят на жилите определя както електрическата, така и механичната гъвкавост на кабела. По-голям брой жили намалява напрежението при огъване и подобрява издръжливостта, особено в динамични приложения.

Какви са ключовите стандарти за изпитване на плетени кабели CCA?

Ключови стандарти са IEC 60228 и ASTM B33 за минимални изисквания към проводниците, както и EN 50522 за валидиране на съпротивлението.

Какви са конфигурациите S-Lay и Z-Lay?

S-Lay означава ляво усукване, а Z-Lay – дясно усукване на жилите; това влияе върху стабилността на усукването, присъединяването към конектори и продължителността на експлоатационния живот при огъване.

Как геометрията на усукването влияе върху работата на кабела?

Геометрията на усукването – посоката, дължината и равномерността – контролира механичната стабилност и електрическата последователност. Отклоненията могат да доведат до отделяне на жилите, прекомерно компресиране и термични горещи точки.

Защо е критично толерантността на диаметъра за плетените кабели CCA?

Поддържането на толерантността на диаметъра гарантира правилната площ на напречното сечение, което директно влияе върху допустимия ток, съпротивлението и термичното напрежение.

Какви сертификати са задължителни за изолирани медни жици със сплетена конструкция (CCA)?

Сертификати като RoHS, UL, IEC 60228 и ASTM B566/B566M потвърждават безопасността, електропроводимостта и екологичните стандарти.
