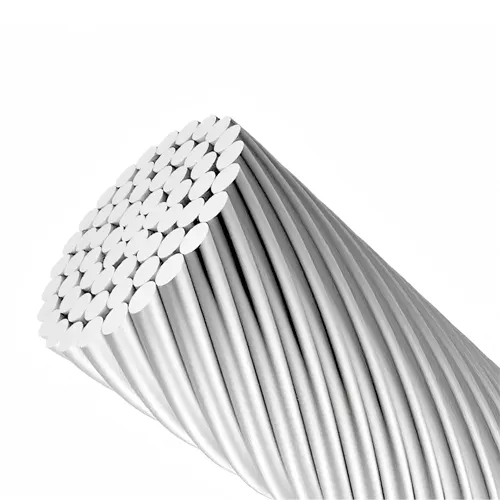

Как се изчислява съпротивлението на вито жило от медно-алуминиев сплав (по стъпки)

Защо съпротивлението на вито жило от медно-алуминиев сплав се различава от това на чиста мед или алуминий

Проводникът от алуминиево-медна сплав (CCA) с усукана конструкция съчетава високочист алуминиев сърдечник с тънко медно покритие. Макар тази конструкция да намалява теглото и разходите, тя фундаментално променя електрическите характеристики в сравнение с монолитни медни или чисто алуминиеви проводници. Алуминиевият сърдечник има електрическо специфично съпротивление от приблизително 0,0282 Ω·мм²/м при 20 °C — почти с 61 % по-високо от това на медта, което е 0,0175 Ω·мм²/м. В резултат дори при медно външно покритие общото постоянно токово съпротивление е значително по-високо в сравнение с еквивалентен по калибър чисто меден проводник. При постоянен ток или ниски честоти токът протича през цялото напречно сечение, поради което алуминиевият сърдечник доминира в определянето на съпротивлението. Медното покритие подобрява характеристиките само при високи честоти (над ~5 MHz) благодарение на ефекта на повърхностно протичане на тока (skin effect), при който токът се концентрира близо до повърхността. Освен това усуканата конструкция води до образуване на въздушни междини и контактно съпротивление между отделните нишки, което допълнително увеличава ефективното съпротивление в сравнение с монолитен проводник със същия номинален размер. Тези материални и структурни фактори обясняват защо усуканият CCA проводник обикновено има 55–65 % по-високо постоянно токово съпротивление в сравнение с чисто меден проводник и около 10–15 % по-ниско съпротивление в сравнение с чисто алуминиев проводник с еднакви габаритни размери.

Ключови електрически свойства и стойности на специфичното съпротивление за вито CCA-жило

Ефективен диапазон на специфичното съпротивление (ρ): 0,031–0,035 Ω·mm²/m и корекция въз основа на IACS

Витото CCA-жило няма същото специфично съпротивление като чистата мед или чистия алуминий. Неговото ефективно специфично съпротивление се намира между тези две стойности — обикновено 0,031 до 0,035 Ω·mm²/m при 20 °C — в зависимост от обемното съотношение мед към алуминий в обвивката. Този диапазон отразява както масовия принос на алуминиевото ядро, така и ограничения ефект от тънкия меден слой при постоянен ток. За стандартизирано сравнение Международният стандарт за отжигана месинг (IACS) определя чистата мед като 100 % проводимост (ρ = 0,01724 Ω·mm²/m). Витото CCA обикновено постига 60–65 % IACS , което означава, че неговата проводимост е по-малка от две трети тази на медта. Проектиращите специалисти могат да приложат тази корекция директно: за да се изчисли приблизителното постоянно токово съпротивление, теоретичното медно съпротивление се дели на 0,60–0,65. Това избягва преувеличаването на производителността и осигурява реалистично моделиране на системата.

Температурен коефициент и ефекти от геометрията на жилите върху ефективната напречна площ

Температурният коефициент на съпротивлението (α) за изолирани жили от медно-алуминиев сплав (CCA) е приблизително 0,0038–0,0040 на °C при 20 °C , малко по-нисък от този на чистата мед (0,00393), поради доминиращия термичен отговор на алуминия. Инженерите трябва да коригират съпротивлението според работната температура, като използват следната формула:
R₂ = R₁ [1 + α(T₂ – T₁)] ,
, особено в среди с големи колебания на околната температура.

Геометрията на жилите също влияе върху съпротивлението. Усукването на жилите увеличава ефективната дължина на пътя на тока и води до образуване на малки въздушни междини между проводниците. В резултат на това ефективно напречната площ се намалява с 2–5%относително спрямо номиналната кръгова площ — в зависимост от броя на нишките и дължината на усукването. От решаващо значение е при изчисляването на съпротивлението да се използва нетната метална площ , а не общия диаметър на снопа. Използването на площта на пълния кръг преувеличава проводимостта и недооценява съпротивлението; използването само на действителното напречно сечение на медта и алуминия осигурява точност, съответстваща на реалната производителност.

Поетапно изчисление на постоянното съпротивление за усукан проводник от медно-алуминиев сплав (CCA)

Стъпка 1: Измерете или получете номиналния диаметър, броя на нишките и общата проводима площ

Първо съберете физическите характеристики: диаметъра на отделната нишка и общия брой нишки. Изчислете напречното сечение на една нишка, като използвате формулата πd²/4 , след което умножете резултата по броя на нишките, за да определите общата проводима площ (A) в mm². Например, сноп от 7 нишки с диаметър 0,25 mm дава:
A = 7 × (π × 0,25² / 4) ≈ 0,344 mm² .
Тази нетна метална площ — а не общият изолиран или събран диаметър — е правилната стойност за изчисляване на съпротивлението.

Стъпка 2: Приложете специфичната за CCA резистивност и температурна корекция

Използвайте ефективна резистивност (ρ) от 0,031–0,035 Ω·mm²/m , като горната граница се избира при по-тънко медно покритие или по-високо съдържание на алуминий. След това направете корекция за работната температура, като използвате формулата:
R₂ = R₁ [1 + α(T₂ − 20)] ,
където α ≈ 0,00393 на °C е подходяща за повечето формулировки на CCA. Това отчита увеличението на съпротивлението с около 0,4 % за всеки градус над 20 °C.

Стъпка 3: Изчислете съпротивлението и проверете дали отговаря на индустриалните референтни стойности (напр. гранична стойност 21,00 Ω)

Приложете стандартната формула за омова съпротива на постояннотоковата верига:
R = (ρ × L) / A ,
където L е дължината на проводника в метри, а A е нетната проводима площ от стъпка 1. Например, за 100-метрова дължина от посочения по-горе 7-жичен CCA кабел (A ≈ 0,344 mm², ρ = 0,033 Ω·mm²/m) се получава:
R ≈ (0,033 × 100) / 0,344 ≈ 9,6 Ω при 20 °C .

Винаги сравнявайте резултатите със съответните индустриални граници — например максималните 21,00 Ω/km за определени телекомуникационни кабели с високо качество — за да се потвърди съответствието. Ако изчисленото съпротивление надвишава референтната стойност, разгледайте възможността за увеличаване на броя на жиците в снопа, увеличаване на калибъра или преминаване към вариант на CCA с по-високо съдържание на мед.

Често задавани въпроси

Защо странираните CCA кабели имат по-високо омово съпротивление на постояннотоковата верига в сравнение с чисто медни кабели?

По-високото омово съпротивление на странираните CCA кабели се дължи предимно на алуминиевото ядро, което има по-висока специфична електрическа съпротивляемост от медта. Освен това конструкцията със странирани жици води до образуване на въздушни междини и контактно съпротивление между отделните жици, което допълнително повишава общото съпротивление.

Каква е ефективната удължена специфична електрическа съпротива на витата жица от медно-алуминиев сплав (CCA)?

Ефективната удължена специфична електрическа съпротива на витата жица от медно-алуминиев сплав (CCA) обикновено варира между 0,031 и 0,035 Ω·mm²/m при 20 °C, в зависимост от обемното съотношение мед към алуминий.

Как температурата влияе върху съпротивлението на витата жица от медно-алуминиев сплав (CCA)?

Витата жица от медно-алуминиев сплав (CCA) има температурен коефициент на съпротивление (α) приблизително 0,0038–0,0040 на градус Целзий. Съпротивлението ѝ се увеличава с около 0,4 % за всеки градус над 20 °C. Инженерите могат да изчислят съпротивлението при различни температури, като използват формулата: R₂ = R₁ [1 + α(T₂ – T₁)].

Какво значение има геометрията на нишките за изчисляването на съпротивлението?

Геометрията на нишките влияе върху ефективната напречна площ, тъй като усукването на нишките и въздушните междини намаляват тази площ с 2–5 %. Използването на действителната нетна метална площ осигурява точни изчисления на съпротивлението и предотвратява преувеличаване на проводимостта на жицата.
