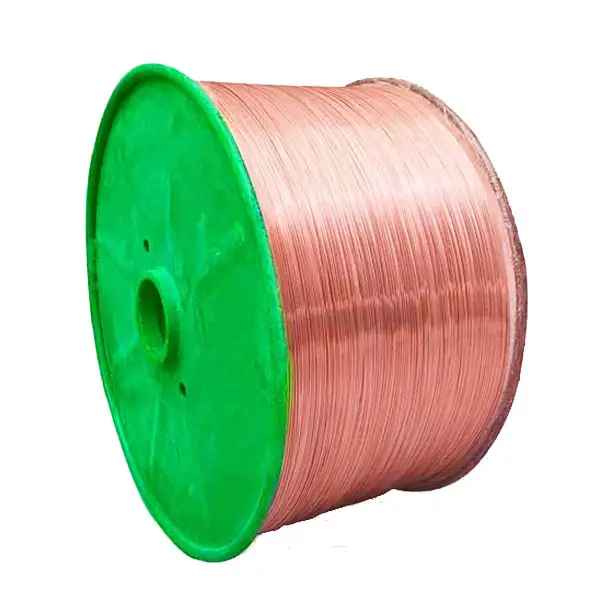

CCA вито жици за заземяване: Подходящи ли са?

Електрически и механични характеристики на вити жици CCA при приложения за заземяване

Електропроводимост, специфично съпротивление и термични ограничения при аварийни условия

Изолираните жици от медно-покрит алуминий (CCA) имат приблизително с 40 % по-високо специфично електрическо съпротивление в сравнение с чистата мед поради алуминиевото си ядро — което пряко намалява способността за разсейване на аварийния ток. По време на късо съединение това повишено съпротивление води до ускорено натрупване на топлина. Изпитванията показват, че проводниците от CCA достигат критичните термични граници с 65 % по-бързо в сравнение с медните при аварийни токове от 30 kA, което увеличава риска от повреждане на проводника и възникване на дъгов разряд. Термичното изображение потвърждава, че изолираните жици от CCA надхвърлят 250 °C в рамките на 0,1 секунди след началото на аварията — много преди продължителното топлинно въздействие да доближи температурата на топене на алуминия (660 °C). При гръмотевични удари или повреди на оборудването — когато бързото и надеждно отвеждане на енергия е от съществено значение — тази термична нестабилност фундаментално подкопава безопасното функциониране и цялостта на системата за заземяване.

Уязвимост към корозия в почвени и влажни среди

Биметалната структура на извития CCA създава вродени рискове от галванична корозия в заземителни среди. При зариване почвените електролити предизвикват електрохимични реакции между медното покритие и алуминиевото ядро, ускорявайки деградацията — особено в кисели (pH < 5,5) или високосолени почви, които са типични за индустриални и крайбрежни райони. Полеви аудити показват, че скоростта на корозия при CCA е с 78 % по-висока в сравнение с твърда мед при тези условия. Проникването на влага през интерфейсите между жилите усилва проблема, водейки до:

• Загуба на напречното сечение : До 30 % намаляване на напречното сечение в рамките на пет години в солени почви
• Увеличена омична съпротива : Продуктите от корозия увеличават съпротивлението с 200–400 %, според данните от почвени изследвания през 2023 г., предоставени от Националната асоциация по корозия (NACE)
• Механично разрушение : Фрактурирането на жилите се наблюдава 3,2 пъти по-често в сравнение с твърда мед по време на цикли на замразяване и оттапяне

Тези повреди налагат честа инспекция и преждевременна подмяна — което подкопава дългосрочната надеждност, въпреки първоначалната икономия.

Съответствие с нормативните изисквания срещу реалната надеждност на заземяването: къде не отговаря заземителният проводник от медно-алуминиев сплав (CCA) с пресовани жици

Изисквания на Националния електротехнически кодекс (NEC) 250.66 и IEEE 80–2013 за заземителни проводници

NEC 250.66 определя минималните изисквания за размера на заземителните проводници въз основа на капацитета на електроснабдяването, докато IEEE 80–2013 акцентира върху дългосрочната материална производителност — включително корозионна устойчивост, термична стабилност и механична издръжливост при директен контакт с почвата. Въпреки това заземителният проводник от медно-алуминиев сплав (CCA) с пресовани жици може да отговаря на изискванията на NEC размери прагови стойности в документацията, алуминиевото ядро на кабела противоречи на неявните материални изисквания на IEEE 80: по-високата електрохимична активност на алуминия ускорява корозията в почвата, което постепенно намалява ефективното напречно сечение и увеличава импеданса с течение на времето. Това отслабване на експлоатационните характеристики създава опасно несъответствие между номиналното съответствие на нормативните изисквания и действителната способност за обработване на повреди — особено при най-тежките сценарии, когато резервите за безопасност са най-критични.

Неуспех при разсейване на тока при повреда: доказателства от продължителни изпитания при токове над 30 kA

Лабораторната валидация при продължителни аварийни условия с токове над 30 kA разкрива структурната уязвимост на CCA. По-високото специфично съпротивление на алуминиевото ядро води до бързо повишаване на температурата, което предизвиква преждевременно отжиг — а в някои случаи дори локално стопяване — при температури значително по-ниски от термичните граници, които медта може да издържи. Такава деградация компрометира способността на проводника да осигурява ниското импедансно заземяване към земята и директно нарушава основната функция за безопасност на една заземителна система. Емпиричните изпитания последователно показват, че оплетеният CCA не може да издържи разсейването на аварийния ток без непоправими повреди, докато масивната мед запазва размерната си стабилност и електропроводимост. За критична инфраструктура, която изисква висока надеждност в реални условия, е необходимо оцеляване — а не само мигновено съответствие.

Полево валидирано сравнение: оплетен CCA кабел срещу оголена мед и срещу ACSR в заземителните мрежи на подстанции

Реални аудити на употребата от 2021–2023 г. предоставят убедителни доказателства за разлика в експлоатационните характеристики между различните типове проводници при приложения за заземяване на подстанции.

Данни от аудити на електроенергийни компании (2021–2023 г.): с 42 % по-висок процент на откази в системи със заземяване чрез CCA

Преглед на 78 системи за заземяване на подстанции в три регионални електрически компании показа, че инсталациите, използващи оголен многожилен кабел от медно-алуминиев сплав (CCA), имаха с 42 % по-висок процент на повреди в сравнение с тези, които използваха оголен меден или алуминиев проводник със стоманена армирана сърцевина (ACSR) кабел. Повредите се дължаха предимно на термично остаряване след многократни аварийни натоварвания и ускорена корозия в механичните съединения — особено там, където проникваше влага. В противоположност на това оголените медни мрежи показваха пренебрежима загуба на проводимост през същия период, а ACSR кабелите демонстрираха изключителна механична устойчивост в зони с високо напрежение, като например връзките по периметъра на заземителната мрежа и преходите към вертикалните проводници. Тези резултати потвърждават, че многожилният кабел от медно-алуминиева сплав (CCA), въпреки по-ниската си първоначална цена, води до непропорционално по-висок дългосрочен риск в приложения, където цялостността на заземяването е безусловно задължителна.

Практически алтернативи за проекти за заземяване с ограничени бюджети

Когато е задължително пълното съответствие с кодовете за основните заземяващи електроди, алтернативните материали предлагат балансиран компромис — при условие че техните ограничения се спазват строго.

Хибридният подход: използване на вито CCA-жило само за некритично свързване

За свързване на некритично вътрешно оборудване — като метални корпуси, контролни панели или шасита, където очакваните токове на повреда остават под 10 kA — витото CCA-жило може да се използва като икономична алтернатива. Неговата проводимост от 60 % IACS е приемлива в тези нискорискови вериги, стига да се използва с увеличен диаметър (напр. CCA жило #6 AWG вместо медно жило #8 AWG), както се препоръчва в Приложение D на NFPA 70E. Въпреки това CCA никога не трябва да се използва за заземителни пръти, основни свързващи скокове или всеки проводник, който е в директен и продължителен контакт с почва или бетон — където галваничната корозия и термичното напрежение се комбинират и ускоряват отказа.

Анализ на разходите и ползите при използване на медно-алуминиево покритие (CCA) спрямо цялостна мед и поцинкована стомана

Макар CCA да предлага намаление на материалните разходи с около 35 % спрямо твърд мед, неговата с 40 % по-ниска проводимост изисква по-големи проводници — а забраната му за директен контакт с почвата прави неприложим за основни функции на заземяване. Галванизираната стомана, макар и най-евтината алтернатива, проявява бързо разрушаване при типични почвени условия, което я прави неподходяща за постоянните инсталации. За трайна безопасност и съответствие на нормативните изисквания твърдата мед остава авторитетният избор за всички критични функции на заземяване.

Часто задавани въпроси

Какви са основните недостатъци на оплетения CCA кабел при приложения за заземяване?

Изолираната жица от медно-алуминиев сплав (CCA) има по-висока електрическа съпротивляемост и по-бързо топлинно натрупване при аварийни условия, което увеличава рисковете от повреда на проводника и дъгов разряд. Тя също е подложена на галванична корозия при зариване, особено в кисели или солени почви.

Съответства ли изолираната жица от медно-алуминиев сплав (CCA) на индустриалните норми?

Макар изолираната жица от медно-алуминиев сплав (CCA) да отговаря на изискванията за размери според NEC 250.66, нейната производителност е недостатъчна според стандарта IEEE 80–2013 поради материални уязвимости като корозия и термична нестабилност.

Може ли изолираната жица от медно-алуминиев сплав (CCA) да се използва за критични функции на заземяване?

Не. Изолираната жица от медно-алуминиев сплав (CCA) не трябва да се използва за заземителни електроди, главни уравнителни скокове или всеки друг проводник, който е в продължителен контакт с почвата, тъй като съществува риск от преждевременна повреда.

Какви са жизнеспособните алтернативи на изолираната жица от медно-алуминиев сплав (CCA)?

Твърдата мед е най-добрата опция за критични заземителни пътища поради превъзходната ѝ проводимост и устойчивост към корозия, докато оцинкованата стомана може да се използва за временни или некритични приложения в сухи, алкални почви.

Има ли икономически ефективни начини за интегриране на плетен проводник от медно-алуминиев сплав (CCA)?

Да, плетеният проводник от медно-алуминиев сплав (CCA) може да се използва за некритични свързващи приложения, при които очакваните токове на повреда остават под 10 kA, при условие че се избере по-голям калибър, за да се компенсира по-ниската проводимост.
