동 도금 알루미늄 와이어란 무엇인가요? 구조, 제조 방식 및 주요 사양

금속학적 설계: 전기 도금 또는 압연 동 클래딩을 입힌 알루미늄 코어

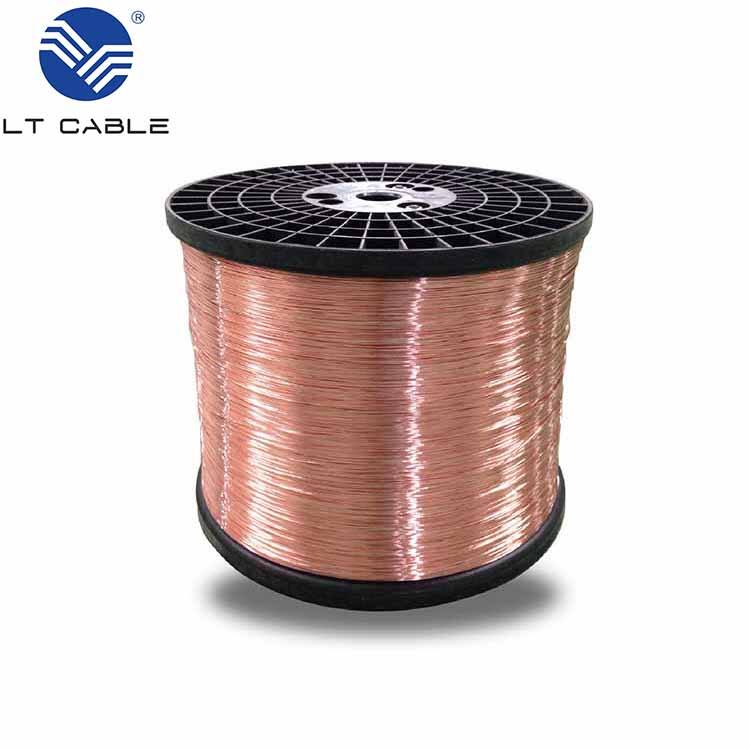

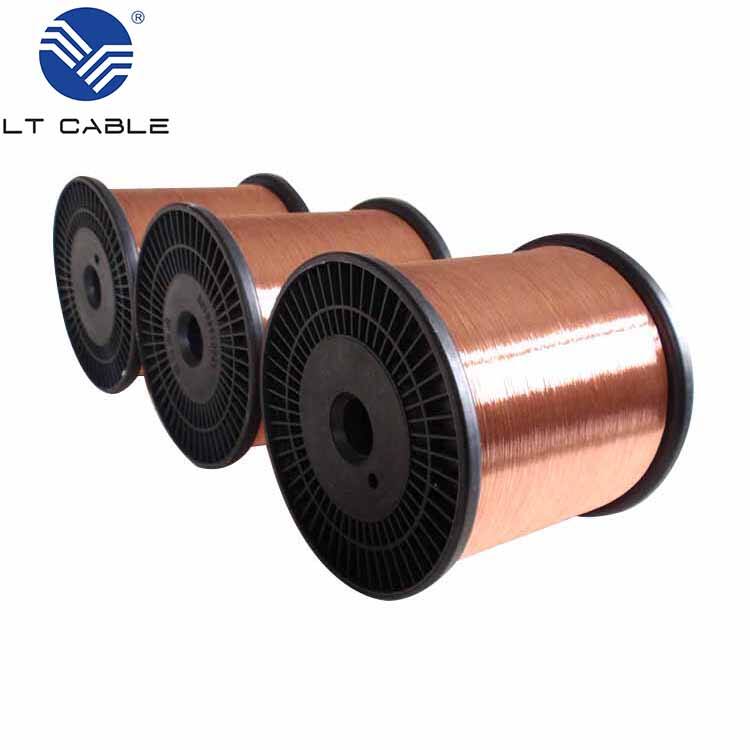

구리 클래드 알루미늄 와이어(CCA)는 기본적으로 전기 도금 또는 냉간 압연과 같은 공정을 통해 구리로 감싸인 알루미늄 코어를 가지고 있습니다. 이 조합이 흥미로운 점은 알루미늄이 일반 구리 와이어보다 무게가 약 60% 더 가볍다는 장점을 활용하면서도, 동시에 구리의 우수한 전도성과 산화 방지 성능을 얻을 수 있다는 것입니다. 이러한 와이어를 제조할 때 제조사들은 먼저 고품질의 알루미늄 막대를 사용하여 표면 처리를 한 후 구리 코팅을 적용하며, 이는 분자 수준에서 두 물질이 잘 결합하도록 도와줍니다. 구리 층의 두께 또한 매우 중요한데, 보통 전체 단면적의 약 10~15% 정도로 얇은 구리 껍질이 전기 전도성, 시간 경과에 따른 부식 저항성, 그리고 굽히거나 늘이는 등의 기계적 응력에 대한 내구성에 영향을 미칩니다. 실제적인 이점은 접합부에서 문제를 일으키는 산화물의 형성을 방지할 수 있다는 점이며, 순수 알루미늄은 이 부분에서 심각한 어려움을 겪습니다. 이 덕분에 고속 데이터 전송 중에도 신호 품질이 유지되어 신호 감쇠 없이 깨끗한 전송이 가능합니다.

클래딩 두께 표준(예: 부피 기준 10%–15%) 및 전도전류 용량과 굽힘 수명에 미치는 영향

ASTM B566을 포함한 산업 표준은 비용, 성능 및 신뢰성을 최적화하기 위해 부피 기준 10%에서 15% 사이의 클래딩 양을 규정합니다. 얇은 클래딩(10%)은 자재 비용을 낮추지만 피부 효과 제약으로 인해 고주파 효율성이 제한되며, 두꺼운 클래딩(15%)은 IEC 60228 비교 시험에서 확인된 바와 같이 전도전류 용량을 8~12% 향상시키고 굽힘 수명을 최대 30%까지 개선합니다.

구리 층이 두꺼워질수록 실제로 접속 지점에서 발생하는 전기화학적 부식 문제를 줄이는 데 도움이 되며, 습기가 많은 지역이나 해안가처럼 염분을 포함한 공기가 존재하는 환경에서 설치할 경우 특히 중요한 요소입니다. 하지만 한 가지 주의할 점은, 구리 코팅 비율이 15%를 넘어서면 CCA(구리 도금 알루미늄)를 사용하는 본래의 장점이 사라진다는 것입니다. 이는 일반 순동 대비 경량성과 저비용이라는 장점을 잃게 되기 때문입니다. 적절한 선택은 수행해야 할 작업의 정확한 요구사항에 전적으로 달려 있습니다. 건물이나 고정된 시설처럼 위치가 고정된 설치의 경우 대부분 약 10% 수준의 구리 코팅이면 충분합니다. 반면 로봇이나 자주 이동시키는 기계 장비처럼 움직이는 부품의 경우에는 장기간 반복적인 스트레스와 마모에 견뎌야 하므로 일반적으로 15% 정도의 클래딩 비율을 선호하는 편입니다.

왜 구리 도금 알루미늄 와이어가 최적의 가치를 제공하는가: 비용, 무게 및 전도성의 균형

순수 구리 대비 30–40% 낮은 소재 비용 — 2023년 ICPC 벤치마크 데이터로 입증

2023년 최신 ICPC 벤치마크 자료에 따르면, CCA는 일반적인 순수 구리 배선 대비 도체 소재 비용을 약 30~40% 절감합니다. 그 이유는 무엇일까요? 바로 알루미늄의 시장 가격이 더 저렴하며, 제조업체들이 클래딩 공정에서 사용되는 구리 양을 매우 엄격하게 통제하고 있기 때문입니다. 이러한 도체의 전체 구리 함량은 약 10~15% 수준에 불과합니다. 이러한 비용 절감 효과는 안전 기준을 유지하면서 인프라 프로젝트를 확장할 때 큰 차이를 만듭니다. 특히 대규모 데이터센터 내 주배선 설치나 도시 전체에 걸친 광범위한 통신 네트워크 구축과 같이 대량 적용이 필요한 경우 그 효과가 두드러집니다.

무게 40% 감소로 공중 배치 효율성 향상 및 장거리 설치 시 구조적 하중 감소

동일한 게이지의 구리선에 비해 CCA는 약 40% 정도 가볍기 때문에 전반적으로 설치가 훨씬 용이합니다. 공중 배선에 사용할 경우, 이와 같은 경량성은 유틸리티 폴 및 송전 탑에 가해지는 하중을 줄여주며 장거리에 걸쳐 수천 킬로그램의 무게 절감 효과를 가져옵니다. 실제 현장 테스트 결과, 작업자들은 특수 도구가 아닌 일반 장비로 더 긴 케이블 구간을 다룰 수 있기 때문에 약 25%의 작업 시간을 절약할 수 있는 것으로 나타났습니다. 또한 운송 중 케이블의 무게가 가벼워짐에 따라 운송 비용도 절감됩니다. 이는 현수교나 보존이 필요한 옛 건물 내부, 또는 행사 및 전시회용 임시 구조물과 같이 무게가 중요한 요소가 되는 다양한 적용 분야에 새로운 가능성을 열어줍니다.

92–97% IACS 전도도: 데이터 케이블의 고주파 성능을 위해 스킨 효과 활용

CCA 케이블은 피부 효과(skin effect)라는 현상을 활용하기 때문에 약 92~97퍼센트의 IACS 전도도를 달성합니다. 기본적으로 주파수가 1MHz 이상으로 올라가면 전류는 도체 전체를 통해 흐르기보다는 도체의 외부 표면 근처에 집중되는 경향이 있습니다. 이 현상은 550MHz 속도의 CAT6A 이더넷, 5G 네트워크 백홀(backhaul), 데이터센터 간 연결 등 여러 응용 분야에서 확인할 수 있습니다. 구리 코팅층이 대부분의 신호를 전달하는 반면, 내부의 알루미늄은 구조적 강도만 제공합니다. 실험 결과에 따르면 이러한 케이블은 최대 100미터 거리에서도 신호 손실 차이가 0.2dB 미만으로 유지되어 일반적인 순수 구리 케이블과 실질적으로 동일한 성능을 보입니다. 대량의 데이터 전송을 다루면서도 예산 제약이나 설치 시 무게 문제가 중요한 기업의 경우, CCA는 품질 저하 없이 합리적인 타협점을 제공합니다.

고성장 케이블 응용 분야에서의 구리 도금 알루미늄 선

CAT6/6A 이더넷 및 FTTH 드롭 케이블: 대역폭 효율성과 굴곡 반경으로 인해 CCA가 지배적인 분야

CCA는 요즘 대부분의 CAT6/6A 이더넷 케이블 및 FTTH 드롭 응용 분야에서 가장 선호되는 도체 소재가 되었습니다. 기존 소재 대비 무게가 약 40% 가볍기 때문에 전주를 따라 실외에 케이블을 설치하거나 공간이 중요한 실내 환경에서도 매우 유리합니다. 전도율은 92%에서 97% IACS 수준으로, 이 케이블들은 문제 없이 최대 550MHz 대역폭까지 처리할 수 있습니다. 특히 CCA 소재가 본래 지닌 유연성도 큰 장점입니다. 설치자는 이 케이블을 실제 지름의 4배 정도로 매우 좁은 각도로 굽혀도 신호 품질 저하를 걱정하지 않아도 됩니다. 기존 건물의 좁은 모서리 주변이나 벽면의 제한된 공간을 통과시켜야 할 때 매우 유용합니다. 또한 비용 측면도 간과할 수 없습니다. 2023년 ICPC 자료에 따르면 재료비만 약 35% 절감 효과가 있습니다. 이러한 모든 요소들이 밀집된 네트워크 설치를 미래까지 고려해 수행하는 많은 전문가들이 왜 CCA를 표준 솔루션으로 선택하는지를 설명해 줍니다.

전문가용 오디오 및 RF 동축 케이블: 프리미엄 구리 비용 없이 피부 효과 최적화

전문가용 오디오 및 RF 동축 케이블에서 CCA는 도체 설계를 전자기 물리학과 일치시켜 방송급 성능을 제공합니다. 부피 기준 10~15%의 구리 클래딩을 갖춘 CCA는 1MHz 이상에서 순수 구리와 동일한 표면 전도성을 제공하여 마이크, 스튜디오 모니터, 셀룰러 리피터 및 위성 송신에서 정확한 재현성을 보장합니다. 중요한 RF 파라미터는 그대로 유지됩니다.

전자들이 흐르는 위치에 정확히 구리를 배치함으로써 CCA는 고가의 순수 구리 도체를 대체하면서도 라이브 사운드, 무선 인프라 또는 고신뢰성 RF 시스템에서 성능 저하 없이 작동할 수 있습니다.

중요 고려사항: 구리 도금 알루미늄 와이어 사용 시 제한 사항 및 모범 사례

CCA는 확실히 경제적인 이점이 있으며 물류 측면에서도 타당하지만, 엔지니어들은 이를 도입하기 전에 신중하게 고려해야 합니다. CCA의 전도율은 순동 대비 약 60~70% 수준이므로 기본적인 10G 이더넷을 넘어서거나 고전류 회로를 다룰 경우 전압 강하와 발열 문제가 실제 문제로 나타날 수 있습니다. 알루미늄은 구리보다 더 많이 팽창하기 때문에(약 1.3배 정도) 온도 변화가 잦은 지역에서는 토크 제어 커넥터를 사용하고 정기적으로 연결 상태를 점검해야 적절한 설치가 가능합니다. 그렇지 않으면 시간이 지나면서 연결부가 느슨해질 수 있습니다. 구리와 알루미늄은 서로 호환되지 않으며, 이들의 접합부에서 부식 문제가 잘 알려져 있습니다. 따라서 전기 규격에서는 이제 두 재료가 연결되는 모든 부분에 항산화 화합물을 도포할 것을 요구합니다. 이는 연결부를 열화시키는 화학 반응을 방지하는 데 도움이 됩니다. 습도나 부식성 환경에 노출되는 설치의 경우, 최소 90도 섭씨에서 작동이 보장된 교차결합 폴리에틸렌과 같은 산업용 등급의 절연재를 사용하는 것이 필수적입니다. 케이블을 직경의 8배 이상 날카롭게 굽히면 외부 층에 미세한 균열이 생길 수 있으므로 이러한 작업은 완전히 피하는 것이 좋습니다. 비상 전원 공급 장치나 주요 데이터센터 링크와 같은 중요 시스템의 경우, 최근 많은 설치 업체들이 혼합 전략을 선택합니다. 분배 경로에는 CCA를 사용하되 최종 연결부에서는 다시 순동으로 전환하여 비용 절감과 시스템 신뢰성을 동시에 확보하는 것입니다. 그리고 재활용 요건도 간과해서는 안 됩니다. CCA는 기술적으로 특수한 분리 방법을 통해 재활용이 가능하지만, 폐기 단계에서 적절한 처리를 위해 여전히 인증된 전자 폐기물 시설이 필요하며 환경 규정에 따라 책임감 있게 자원을 관리해야 합니다.

전기적 성능: 왜 CCA 와이어가 전도성과 신호 무결성에서 부족한지

직류 저항 및 전압 강하: 파워 오버 이더넷(PoE)에 미치는 실제 영향

CCA 와이어는 알루미늄이 전기를 잘 전도하지 못하기 때문에 순동에 비해 약 55~60퍼센트 더 높은 직류 저항을 갖습니다. 이는 무엇을 의미할까요? 전압 손실이 과도하게 발생한다는 뜻이며, 특히 이더넷 전원 공급(PoE) 시스템에서는 큰 문제가 됩니다. 일반적인 100미터 케이블 구간에서 전압 강하가 너무 커져 IP 카메라나 무선 접속 장치와 같은 기기들이 제대로 작동하지 않게 됩니다. 때때로 임의로 깜빡거리거나 꺼지기도 하며, 다른 경우에는 완전히 작동을 멈추기도 합니다. 외부 기관에서 수행한 테스트 결과에 따르면 CCA 케이블은 TIA-568 표준에서 규정한 직류 루프 저항 요구사항을 계속해서 충족시키지 못하며, 쌍당 25옴 한도를 크게 초과합니다. 또한 열 문제도 있습니다. 추가된 저항으로 인해 열이 발생하고, 이는 절연체를 더 빨리 열화시켜 PoE가 실제로 사용되는 모든 설치 환경에서 시간이 지남에 따라 케이블의 신뢰성을 떨어뜨립니다.

고주파에서의 교류 특성: 피부 효과 및 Cat5e–Cat6 설치에서의 삽입 손실

피막 효과가 CCA의 재료적 약점을 어느 정도 상쇄한다는 주장은 고주파 영역에서의 실제 성능을 살펴보면 성립되지 않습니다. 현재 대부분의 Cat5e 및 Cat6 설치 환경에서 흔히 사용되는 100MHz를 초과하는 주파수 대역에서 CCA 케이블은 일반 구리 케이블에 비해 대개 30~40% 더 많은 신호 세기를 잃게 됩니다. 문제는 알루미늄이 본래 더 높은 저항을 가지기 때문에 더욱 심화되며, 이로 인해 피막 효과로 인한 손실이 더욱 두드러지게 나타납니다. 그 결과 신호 품질이 저하되고 데이터 전송 시 오류가 더 빈번하게 발생합니다. 채널 성능에 대한 테스트 결과에 따르면 일부 경우 유용한 대역폭이 최대 절반 가까이 줄어들 수 있습니다. TIA-568.2-D 표준은 케이블 전체에 걸쳐 모든 도체가 동일한 금속으로 제작되어야 한다고 규정하고 있으며, 이는 전체 주파수 범위에 걸쳐 안정적인 전기적 특성을 보장하기 위한 것입니다. 그러나 CCA 케이블은 코어와 클래딩이 만나는 지점에서 물리적 불연속성이 존재할 뿐 아니라, 알루미늄 자체가 구리와는 다른 방식으로 신호를 감쇠시키기 때문에 이러한 기준을 충족하지 못합니다.

안전 및 규정 준수: NEC 위반, 화재 위험, CCA 와이어의 법적 상태

낮은 융점과 PoE 과열: 문서화된 고장 유형 및 NEC Article 334.80 제한 사항

알루미늄은 약 660도에서 녹는데, 이는 구리의 융점인 1085도보다 약 40퍼센트 낮기 때문에 이더넷 전원 공급(PoE) 응용 분야에서 실제적인 열적 위험을 초래한다. 동일한 전기 부하를 전달할 경우, 구리 도금 알루미늄 도체(CCA)는 순수 구리 전선보다 약 15도 더 높은 온도에서 작동한다. 산업 전문가들은 60와트 이상의 전력을 공급하는 PoE++ 시스템에서 절연재가 실제로 녹아내리고 케이블에서 연기가 나는 사례들을 보고하고 있다. 이러한 상황은 NEC Article 334.80에 명시된 규정에 위배된다. 해당 규정 조항은 벽이나 천장 내부에 설치되는 모든 배선이 지속적으로 전원이 공급될 때 안전한 온도 범위 내에서 유지되어야 한다고 요구한다. 특히 플레넘 등급의 공간에는 열폭주(thermal runaway) 현상이 발생할 수 있는 재료를 포함해서는 안 되며, 많은 소방 관계자들이 정기 건물 점검 중 CCA 설치가 이러한 기준을 충족하지 못한다고 지적하고 있다.

TIA-568.2-D 및 UL 인증 요구사항: 구조화 케이블링에서 CCA 와이어가 인증에 실패하는 이유

TIA-568.2-D 표준은 모든 인증된 트위스트 페어 구조 케이블링 설비에 고체 구리 전도기를 의무화합니다. 그 이유 는 무엇 입니까? 성능 문제 외에도 CCA의 심각한 안전 문제와 수명 문제도 있습니다. 독립적인 테스트는 CCA 케이블이 수직 트레이 불꽃 테스트를 통과 할 때 UL 444 표준에 실패하고 전도기 연장 측정에도 어려움을 겪는 것을 보여줍니다. 이것은 종이 위에 있는 숫자가 아닙니다. 또한, 그것은 케이블이 기계적으로 얼마나 잘 유지되는지, 그리고 뭔가 잘못되면 불을 막는 능력에 직접적인 영향을 미칩니다. UL 목록에 등록되는 것은 특정 저항과 강도 기준을 충족하는 균일한 구리 구조에 전적으로 의존하기 때문에 CCA는 자동으로 고려되지 않습니다. 상업용 작업에 CCA를 지정하는 사람은 누구나 큰 두통을 겪습니다. 허가증도 거부될 수 있고 보험 청구도 무효화될 수 있고, 특히 지방 당국이 인프라 검사 중에 케이블 인증서를 정기적으로 검사하는 데이터 센터에서 비싼 재회선이 필요해질 수 있습니다.

^{주요 위반 원인: NEC Article 334.80(온도 안전성), TIA-568.2-D(자재 요구사항), UL Standard 444(통신 케이블 안전성)}

총 소유 비용: CCA 와이어의 낮은 초기 가격 뒤에 숨겨진 리스크

CCA 와이어는 초기 구매 가격은 낮지만, 그 진정한 비용은 시간이 지나야 나타납니다. 총 소유 비용(TCO) 분석을 통해 드러나는 네 가지 주요 잠재적 부담은 다음과 같습니다.

• 조기 교체 비용 : CCA 와이어는 고장률이 더 높아 5~7년마다 재배선이 필요하며, 이는 일반적으로 15년 이상 수명을 갖는 동축 케이블 대비 인건비와 자재비를 두 배로 증가시킵니다.
• 정지 비용 : CCA 관련 연결 장애로 인한 네트워크 다운타임은 기업 당 평균 시간당 5,600달러의 생산성 손실 및 복구 비용을 초래합니다.
• 준수 위반 벌칙 : 규격 미달 설치 시 보증 무효, 규제 벌금 및 전체 시스템 재작업이 발생할 수 있으며, 이는 종종 초기 설치 비용을 초과할 수 있습니다.
• 에너지 효율성 : 최대 25% 높은 저항으로 인해 PoE의 발열이 증가하고, 기후 제어 환경에서 냉각 요구 사항과 에너지 사용량이 증가합니다.

이러한 요소들을 10년간의 시간 범위에 걸쳐 모델링할 경우, 순동 케이블은 초기 투자 비용이 더 높더라도 지속적으로 수명 주기 비용을 15~20% 낮게 유지하며, 특히 가동 시간, 안전성 및 확장성이 필수적인 핵심 인프라에서는 더욱 그러합니다.

CCA 와이어를 사용할 수 있는 경우와 그렇지 않은 경우: 적합한 사용 사례와 금지된 적용 분야

허용되는 저위험 응용 분야: 짧은 비-PoE 배선 및 일시적 설치

CCA 와이어는 위험이 낮고 사용 기간이 짧은 일부 상황에서 사용할 수 있습니다. 예를 들어 50미터를 크게 초과하지 않는 아날로그 방식의 구형 CCTV 설치나 임시 이벤트용 배선을 생각해볼 수 있습니다. 이러한 응용 분야는 일반적으로 강력한 전원 공급, 고품질 신호 전달, 또는 모든 영구 설치 요건을 충족시킬 필요가 없습니다. 하지만 제한 사항도 존재합니다. NEC 334.80조에 따르면, 벽체 내부, 플레넘 공간, 또는 온도가 30도 이상이 될 수 있는 장소에는 CCA를 배선해서는 안 됩니다. 또한 거의 언급되지 않지만 매우 중요한 점 하나는, 신호 품질이 마법 같은 50미터 한계에 도달하기 훨씬 전부터 저하되기 시작한다는 것입니다. 그러나 결국 가장 중요한 것은 현지 건축 검사관이 허용하는지 여부입니다.

엄격히 금지되는 상황: 데이터 센터, 음성 등급 케이블링, 상업용 건물 백본

CCA 배선의 사용은 핵심 인프라 응용 분야 전반에 걸쳐 엄격히 금지되어 있습니다. TIA-568.2-D 표준에 따르면, 상업용 건물은 비허용 가능한 지연 문제, 빈번한 패킷 손실 및 불안정한 임피던스 특성과 같은 심각한 문제로 인해 백본 연결이나 수평 배선에 이러한 케이블을 사용할 수 없습니다. 특히 PoE++ 부하가 가해졌을 때 열화상 이미징에서 90도 이상에 달하는 위험한 핫스팟이 나타나는 것으로 확인되며, 이는 데이터 센터 환경에서 특히 우려되는 화재 위험 요소입니다. 이는 안전한 작동 범위를 명백히 초과합니다. 음성 통신 시스템의 경우, 알루미늄 성분이 연결 지점에서 시간이 지남에 따라 부식되는 또 다른 주요 문제가 발생하며, 이는 신호 품질을 점차 저하시켜 대화를 이해하기 어렵게 만듭니다. NFPA 70(국가 전기 코드) 및 NFPA 90A 규정은 사람들의 근무 및 거주 공간인 건물 내 생명 안전에 위협이 되는 잠재적 화재 위험으로 간주하여, CCA 케이블을 모든 영구 구조화 케이블링 설치에 사용하는 것을 명시적으로 금지하고 있습니다.

CCA 와이어 구성 이해: 구리 비율 및 코어-클래드 구조

알루미늄 코어와 구리 클래딩이 어떻게 결합되어 균형 잡힌 성능을 제공하는지

동피알루미늄(CCA) 와이어는 알루미늄과 구리를 계층적으로 결합한 구조로, 성능, 무게, 가격 사이에서 적절한 균형을 실현한다. 내부의 알루미늄 소재는 무게를 크게 증가시키지 않으면서도 강도를 제공하며, 일반적인 순동 와이어 대비 약 60% 정도의 경량화를 달성한다. 한편, 외부의 동 코팅은 고주파 신호 전도에 가장 중요한 역할을 하는 표면 전도를 효과적으로 수행한다. 이 구조가 우수한 성능을 발휘하는 이유는 '스킨 효과(skin effect)'로 인해 고주파 신호가 주로 도체의 표면 근처를 흐르게 되며, 외부의 구리가 이러한 표면 전도에 매우 효율적이기 때문이다. 내부의 알루미늄은 전류의 대부분을 부담하면서도 생산 비용을 절감할 수 있다. 실제로 CCA 와이어는 신호 품질이 중요한 상황에서 순동 와이어 대비 약 80~90% 수준의 성능을 발휘한다. 따라서 네트워크 케이블, 자동차 배선 시스템 등 비용이나 중량이 중요한 산업 분야에서는 여전히 CCA 와이어가 널리 사용된다.

표준 구리 비율 (10%–15%) – 전도성, 무게 및 비용 간의 트레이드오프

제조업체가 CCA 와이어의 구리와 알루미늄 비율을 설정하는 방식은 특정 응용 분야에서 필요한 사양에 따라 달라진다. 와이어의 구리 코팅 비율이 약 10%일 경우, 고체 구리 제품보다 가격이 약 40~45% 저렴하고 무게도 약 25~30% 정도 가벼워지므로 기업은 비용을 절감할 수 있다. 그러나 이 경우 구리 함량이 낮기 때문에 직류 저항이 증가한다는 단점이 있다. 예를 들어, 10% 구리 함량을 가진 12 AWG CCA 와이어는 순수 구리 제품 대비 약 22% 더 높은 저항을 보인다. 반면에, 구리 비율을 약 15%까지 높이면 전도성이 개선되어 순수 구리의 약 85% 수준에 근접하게 되며, 단자 연결 시 접속의 신뢰성도 높아진다. 그러나 이는 비용 측면에서 단점이 있는데, 가격 절감폭이 약 30~35%로 줄고 무게 감소도 15~20% 수준으로 줄어든다. 또 다른 주의할 점은 얇은 구리층이 설치 과정에서 문제를 일으킬 수 있다는 것이다. 특히 와이어를 압착하거나 굽힐 때 구리층이 벗겨질 위험이 현실적으로 존재하며, 이는 전기적 연결을 완전히 손상시킬 수 있다. 따라서 다양한 옵션 사이에서 선택할 때 엔지니어는 단순히 초기 비용만 고려하는 것이 아니라, 와이어의 전도성과 설치 시 작업 용이성, 그리고 장기간 사용 시의 내구성을 모두 균형 있게 고려해야 한다.

CCA 와이어의 치수 사양: 지름, 게이지 및 허용오차 관리

게이지(AWG) 대 지름 변환(12 AWG에서 24 AWG)과 설치 및 단자 처리에 미치는 영향

미국 와이어 게이지(AWG)는 CCA 와이어의 치수를 규정하며, 숫자가 낮을수록 더 큰 지름을 의미하고 이는 기계적 강도와 전류 용량이 더 크다는 것을 나타냅니다. 전체 범위에 걸쳐 정밀한 지름 관리가 필수적입니다:

부적합한 페룰 크기 선정은 현장 고장의 주요 원인으로 남아 있으며, 업계 자료에 따르면 커넥터 관련 문제의 23%가 게이지와 단자 불일치에서 비롯됩니다. 특히 조밀하거나 진동이 많은 환경에서는 신뢰할 수 있는 단자 연결을 위해 적절한 도구 사용과 설치자 교육이 필수적입니다.

제조 공차: 커넥터 호환성을 위해 ±0.005mm 정밀도가 중요한 이유

CCA 와이어의 성능을 극대화하려면 치수를 정확하게 맞추는 것이 매우 중요합니다. 구체적으로는 ±0.005mm의 엄격한 지름 공차 범위를 유지해야 합니다. 제조업체가 이 기준을 벗어나면 금세 문제가 발생합니다. 도체의 지름이 너무 크면 연결 시 구리 코팅이 눌리거나 휘게 되어 접촉 저항이 최대 15%까지 증가할 수 있습니다. 반대로 지름이 너무 작은 와이어는 접촉이 제대로 이루어지지 않아 온도 변화나 급격한 전력 서지 상황에서 스파크가 발생할 수 있습니다. 예를 들어 자동차용 스플라이스 커넥터의 경우, 도로 진동에 견디는 동시에 중요한 IP67 환경 밀봉을 유지하기 위해 전체 길이에 걸쳐 지름 편차를 0.35% 이하로 유지해야 합니다. 이러한 정밀한 치수를 달성하려면 특수한 접합 기술과 드로잉 후 세심한 연마 공정이 필요합니다. 이러한 공정은 단순히 ASTM 기준을 충족하는 것에 그치지 않습니다. 제조업체들은 경험상 이러한 사양이 신뢰성이 가장 중요한 자동차 및 공장 장비에서 실제로 성능 향상으로 이어진다는 것을 잘 알고 있습니다.

CCA 와이어에 대한 표준 준수 및 실사용 허용오차 요구사항

ASTM B566/B566M 표준은 CCA 와이어 제조에서 품질 관리의 기초를 마련합니다. 이 표준은 일반적으로 10%에서 15% 사이의 허용 구리 도금 비율을 명시하고, 금속 결합 강도의 요구사항을 규정하며, ±0.005밀리미터 이내의 엄격한 치수 한계를 설정합니다. 이러한 사양은 특히 자동차 전기 시스템이나 이더넷을 통한 전력 공급(PoE) 환경처럼 와이어가 지속적인 움직임이나 온도 변화에 노출될 때, 장기간에 걸쳐 신뢰성 있는 연결을 유지하는 데 중요합니다. UL 및 IEC의 산업 인증은 급속 노화 시험, 극한의 열 사이클, 과부하 상황과 같은 혹독한 조건에서 와이어를 테스트합니다. 한편 RoHS 규정은 제조업체가 생산 공정에서 유해한 화학 물질을 사용하지 않도록 보장합니다. 이러한 표준을 엄격히 준수하는 것은 단지 좋은 관행일 뿐 아니라, CCA 제품이 안전하게 작동하고, 연결 지점에서 스파크 발생 위험을 줄이며, 데이터 전송과 전력 공급이 일관된 성능에 의존하는 중요한 응용 분야에서 신호를 명확하게 유지하려면 절대적으로 필요합니다.

CCA 와이어 사양의 전기적 특성에 대한 성능 영향

저항, 피부 효과 및 전류 용량: 왜 14 AWG CCA가 순동선의 약 65% 전류만을 전달하는가

CCA 와이어의 복합 구조는 전기적 성능을 상당히 저하시키며, 특히 직류 또는 낮은 주파수 응용 분야에서 두드러진다. 고주파에서 외부의 동층이 피부 효과 손실을 줄이는 데 도움이 되긴 하지만, 내부 알루미늄 코어는 동 대비 약 55% 더 높은 저항을 가지므로 결국 직류 저항에 가장 큰 영향을 미친다. 실제 수치를 살펴보면, 같은 게이지의 순동선이 허용하는 전류의 약 2/3만이 14 AWG CCA에서 가능하다. 이러한 제한은 여러 중요한 분야에서 나타난다:

• 열 발생 : 높아진 저항은 죠울 가열(Joule heating)을 가속화하여 열 여유를 감소시키고, 밀폐되거나 다발로 설치된 경우 전류 저감(derating)이 필요하게 만든다
• 전압 하락 : 임피던스 증가로 인해 동선 대비 거리당 전력 손실이 40% 이상 커지며, 이는 PoE, LED 조명 또는 장거리 데이터 링크에서 매우 중요함
• 안전 마진 : 낮은 열 내성으로 인해 전류 용량 감소를 고려하지 않고 설치할 경우 화재 위험이 증가함

고출력 또는 안전이 중요한 애플리케이션에서 CCA를 구리 대신 무보정으로 교체하는 것은 NEC 가이드라인을 위반하며 시스템 무결성을 저해합니다. 성공적인 적용을 위해서는 게이지를 키우는 방법(예: 14 AWG 구리 사양 대신 12 AWG CCA 사용)이나 엄격한 부하 제한을 적용해야 하며, 이는 모두 가정이 아닌 검증된 공학적 데이터에 기반해야 합니다.

자주 묻는 질문

코퍼 클래드 알루미늄(CCA) 와이어란 무엇인가?

CCA 와이어는 내부에 알루미늄 코어와 외부에 구리 클래딩을 결합한 복합 와이어로, 경량이면서도 비용 효율적이며 적절한 전기 전도성을 제공합니다.

CCA 와이어에서 구리 대 알루미늄 비율이 중요한 이유는 무엇인가요?

CCA 와이어에서 구리와 알루미늄의 비율은 전도성, 비용 효율성 및 무게를 결정합니다. 구리 비율이 낮을수록 비용 효율성이 높지만 직류 저항(DC resistance)이 증가하며, 반면에 구리 비율이 높을수록 더 나은 전도성과 신뢰성을 제공하지만 비용이 높아집니다.

미국 와이어 게이지(AWG)는 CCA 와이어 사양에 어떤 영향을 미칩니까?

AWG는 CCA 와이어의 지름과 기계적 특성에 영향을 미칩니다. 지름이 클수록(낮은 AWG 번호) 내구성과 전류 용량이 향상되며, 장치 호환성과 적절한 설치를 위해서는 정밀한 지름 제어가 중요합니다.

CCA 와이어 사용 시 성능에 어떤 영향이 있습니까?

CCA 와이어는 순수 구리 와이어에 비해 더 높은 저항을 가지므로 더 많은 열 발생, 전압 강하 및 낮은 안전 마진을 초래할 수 있습니다. 적절히 크기를 키우거나 정격을 낮추지 않는 한 고출력 응용 분야에는 적합하지 않습니다.
